Подмяна на честотен преобразувател (U 1)

Квалификация

Електротехници

Материал

Поз.НаименованиеАртикулиГраф
Т28669Т28670
01

честотен преобразувател
i510 2,2 kW, 340–528 VAC

Т286691-
02

честотен преобразувател
i510 2,2 kW, 170–264 VAC

Т28670-1

Необходим материал

  • Торкс отвертка, size 10, 20

начин на действие

ВНИМАНИЕ!

Работата с устройство изисква познаване на инструкциите за безопасност и кратко ръководство. Ето защо:

Прочетете внимателно инструкциите за безопасност и кратко ръководство, преди да започнете каквато и да е работа. Основното изискване за безопасна работа е спазването на всички инструкции за безопасност и внимателното действие от страна на квалифициран специализиран персонал за предотвратяване на злополуки, свързани с телесни наранявания и имуществени щети.

Охлаждане и изключете

  • На основен екран докоснете функционалния бутон ().
    → Устройството се охлажда, докато температурата е по-ниска от температурата на охлаждане. След това устройство се изключва.

  • изключвам главен прекъсвач (QS 1), издърпайте щепсела.След това чакам 5 минути!

опасност за живота поради електрическо напрежение!

В случай на контакт с части, носещи напрежение, съществува непосредствен риск от смърт. Ето защо:

Изключете устройство от захранването, преди да го отворите. Защитете изключването срещу включване. Поради заредените кондензатори, чакам 5 минути след изключвам захранването, за да работите върху честотния инвертор.

Отвори отпред

  • Отворете входната врата и сгънете предната част напълно надолу, като разхлабите двата винта Torx.
  • Извадете защитния капак в електрическия корпус, като извадите винтовете Torx.

Суап

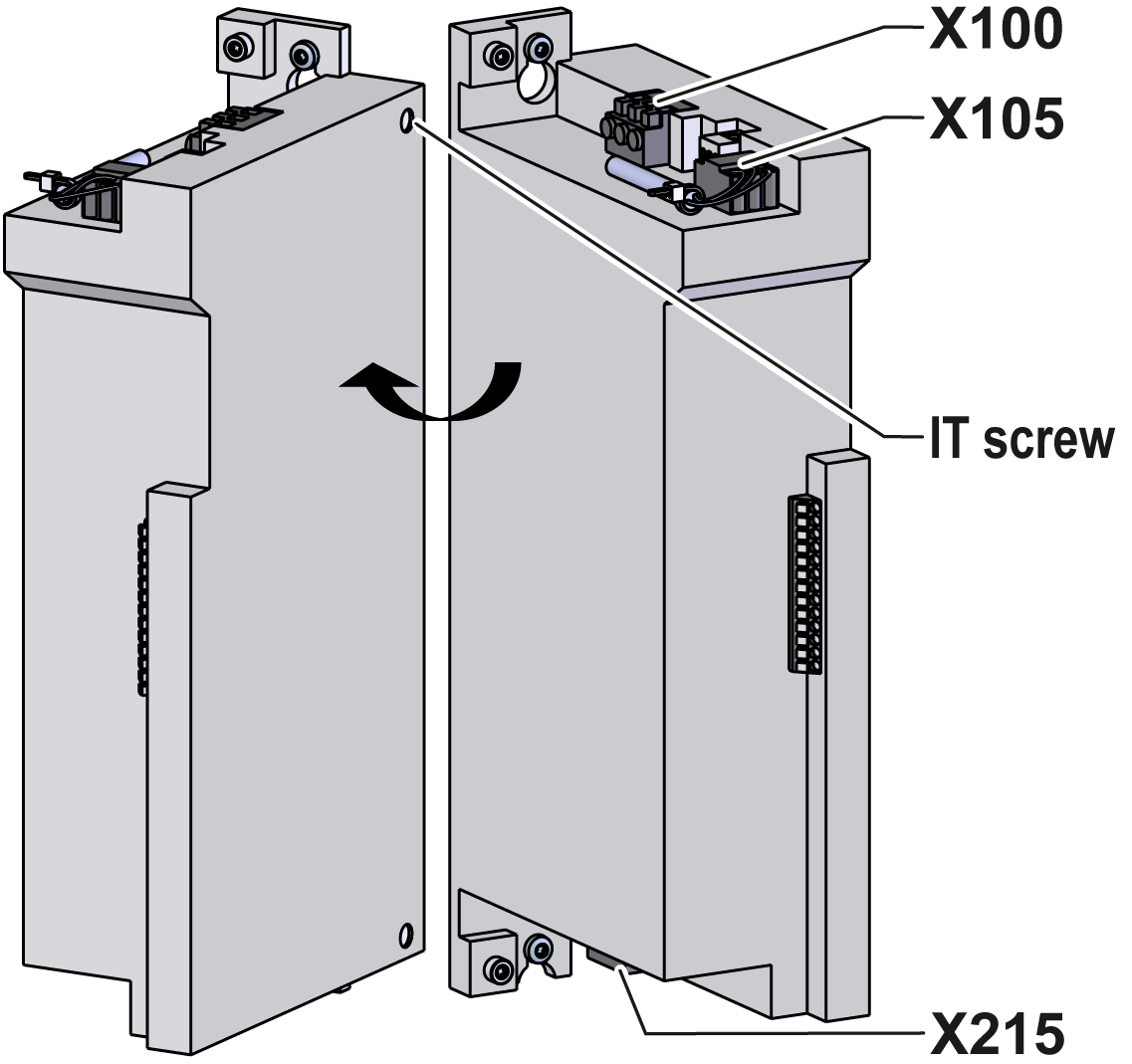

  • Изключете съединителите X100, X105 и X216 от честотния инвертор.
    • С кабела X216 извадете кабелната връзка от екраниращата връзка.
  • Отстранете заземяващите проводници (Помпа, електрически Корпуси) от честотния инвертор.
  • Разхлабете винтовете на честотен преобразувател на задната стена.
  • Натиснете честотния инвертор нагоре, изпънете го напред от монтажните винтове и го извадете.
  • Инсталирайте нов честотен преобразувател и затегнете монтажните винтове.
    • Специална характеристика на ИТ системите (захранваща връзка без защитна земя): Кондензаторният винт на входа на честотния инвертор (горен ИТ винт) трябва да бъде отстранен.
  • Свържете заземителните проводници (Помпа, електрически Корпуси) към честотния инвертор.
  • Включете съединителите X100, X105 и X216 в честотния инвертор.
    • Уверете се, че всички връзки са направени правилно според електрическата схема. Кликнете тук...
  • Закрепете кабела X216 към екраниращия порт с кабелна връзка.

близък предната част

  • Монтирайте защитния капак около електрическия корпус и го закрепете с винтове Torx.
  • Сгънете предната част и закрепете 2x Torx винтове.

функция проверка

  • Свържете щепсела и включване главен прекъсвач (QS 1).
  • включване устройство с помощта на бутона I/O (), проверете херметичността и функция на устройство.

Изключете устройството

  • Изключете устройството с помощта на бутона I/O ().
    → Устройството се изключва и, ако е необходимо, се охлажда и безнапорен.
  • изключвам главен прекъсвач (QS 1).
