Замяна на захранващата платка PSU-61 (A 14)

Квалификация

масово въже

Материал

Поз.
Наименование
Артикули
Граф
Т28954
01PSU-61 електрозахранване бордаТ285541
02X215 мост щепсел (напрежение предварителен избор)Т216081

Необходим материал

  • Торкс отвертка size 20

начин на действие

ВНИМАНИЕ!

Работата с устройство изисква познаване на инструкциите за безопасност и кратко ръководство. Ето защо:

Прочетете внимателно инструкциите за безопасност и кратко ръководство, преди да започнете каквато и да е работа. Основното изискване за безопасна работа е спазването на всички инструкции за безопасност и внимателното действие от страна на квалифициран специализиран персонал за предотвратяване на злополуки, свързани с телесни наранявания и имуществени щети.

Охлаждане и изключете устройство

  • На основен екран докоснете функционалния бутон ().
    → Устройството се охлажда, докато температурата е по-ниска от температурата на охлаждане. След това устройство се изключва.

  • изключвам главен прекъсвач (QS 1), издърпайте щепсела.

Отвори отпред

  • Отворете входната врата и сгънете предната част напълно надолу, като разхлабите двата винта Torx.
  • Извадете защитния капак в електрическия корпус, като извадите винтовете Torx.

Суап

  • Извадете всички конектори от електрозахранване платка.
  • Извадете монтажния винт и извадете захранващата платка от скобата му, за да го извадите.
  • Прехвърлете предпазителите (FU 1, FU 2,...) към новата платка електрозахранване.
  • Инсталирайте нова платка електрозахранване и я закрепете с монтажен винт.
  • Проверете напрежението на линията (→ Спецификация на фирмена табелка).

ВНИМАНИЕ — опасност от неправилни връзки!

Неправилният избор на напрежението или неправилните връзки могат да повредят устройство. Ето защо:

  • Уверете се, че избор на напрежение и връзките са правилни.

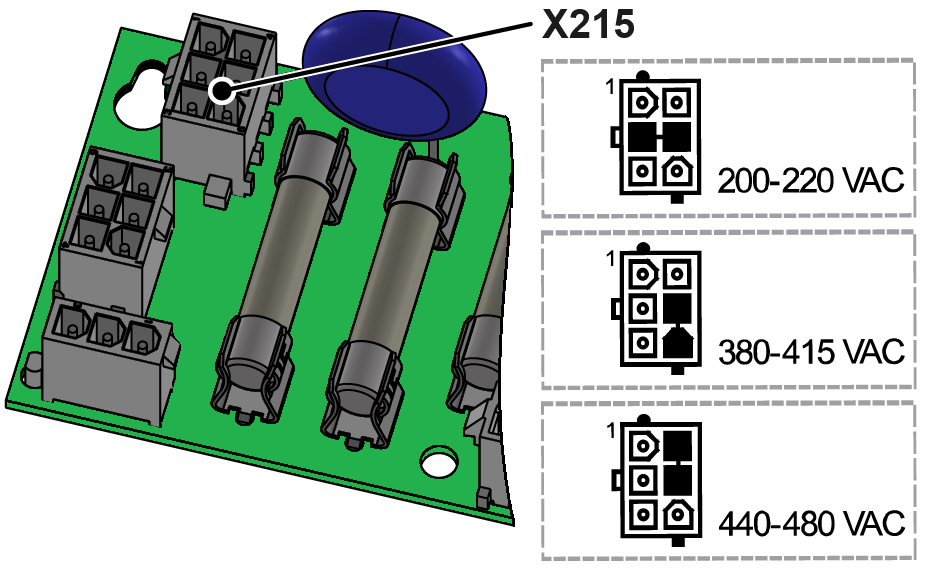

  • Предварително изберете напрежението в слот X215 с мостовия щепсел (T21608) (фиг.).
  • Свържете всички конектори към платката електрозахранване.

близък отпред

  • Монтирайте защитния капак около електрическия корпус и го закрепете с винтове Torx.
  • Сгънете предната част и закрепете 2x Torx винтове.

включване устройство и проверете функция

  • Свържете щепсела и включване главен прекъсвач (QS 1).
  • включване устройство с помощта на бутона I/O (), проверете херметичността и функция на устройство.

Изключете устройството

  • Изключете устройството с помощта на бутона I/O ().
    → Устройството се изключва и, ако е необходимо, се охлажда и безнапорен.
  • изключвам главен прекъсвач (QS 1).
