účel

Výměna chladicího ventilu 1 (M 3)

kvalifikace

Odborný personál

Materiál

Poz.OznačeníArtiklHrabě
01Chladicí ventil 1T289341

Požadovaný materiál

  • Šroubovák Torx velikost 20

postup

POZOR!

Práce se zařízením vyžaduje znalost bezpečnostních pokynů a stručný návod. To je důvod, proč:

Před zahájením jakékoli práce si pečlivě přečtěte bezpečnostní pokyny a stručný návod. Základním požadavkem na bezpečnou práci je dodržování všech bezpečnostních pokynů a pečlivé jednání kvalifikovaného odborného personálu, aby se předešlo nehodám způsobeným zraněním a poškozením majetku.

ochlazení a vyprázdnění přístroje

  • Na základní obrazovce klepněte na tlačítko funkce ().
  • Na základní obrazovce klepněte na tlačítko funkce ().
    → Přístroj před vypnutím formy vychladne a vyprázdní formu.

Vypněte přístroj a odstraňte kryty

Výměna chladicího ventilu

  • Demontujte kabel z chladicího ventilu.
  • Demontujte montážní šrouby z chladicího ventilu do modulu chladící vody dvakrát.

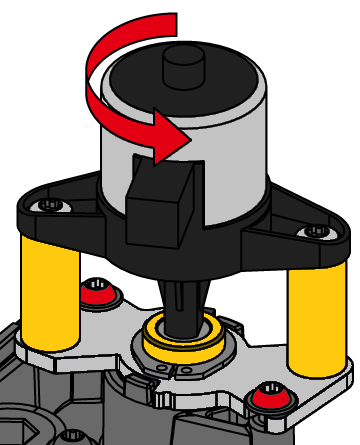

  • Otočte a prodlužte chladicí ventil.

POZOR - Nesprávná instalace!

Náhradní díly jsou dodávány s ventilovými písty, které nejsou zcela vysunuty. Píst ventilu se může vzpřít. To je důvod, proč:

  • Nikdy neinstalujte ventil s plně vysunutým pístem ventilu (obr.).

  • Opatrně vložte nový chladicí ventil.
  • Otočte chladicí ventil do koncové polohy a zajistěte pomocí 2x šroubů Torx.
    • Nepřekračujte utahovací moment — protějšek je vyroben z plastu (PPS)
  • Připojte kabel k chladicímu ventilu.

Zkontrolujte těsnost a funkce

  • Připojte přívod chladící vody (připojení C).
  • Připojte napájecí zástrčku a spínač zapnout hlavní spínač (QS 1).

UPOZORNĚNÍ!

Pro přístup k parametrům nastavte uživatelský profil na „servisni“. Klikněte zde....

  • Vyberte možnost [Servis] > [Parametry] > [Chlazení] > [Krokové Motory] > [Polohování KV 1].
  • Změňte polohu a zkontrolujte, zda chladící voda teče nebo ne:
    • 0% = ventil zcela uzavřen
    • 100% = ventil zcela otevřený
  • Zapnout přístroj pomocí tlačítka I/O (), zkontrolujte těsnost a funkce zařízení.

Vypněte přístroj a nainstalujte kryty

  • Vypněte přístroj pomocí tlačítka I/O ().
    → Přístroj se vypne a v případě potřeby je chlazený a beztlakový.
  • Vypnutí hlavního spínače (QS 1).
  • Znovu připojte kryty ze zařízení (→Otevřete přístroj).
