formål

Udskiftning af controlleren USR-61 (A 1)

kvalifikation

Fagpersonale

Materiale

Pos.BetegnelsetilbehørsartikelTælle

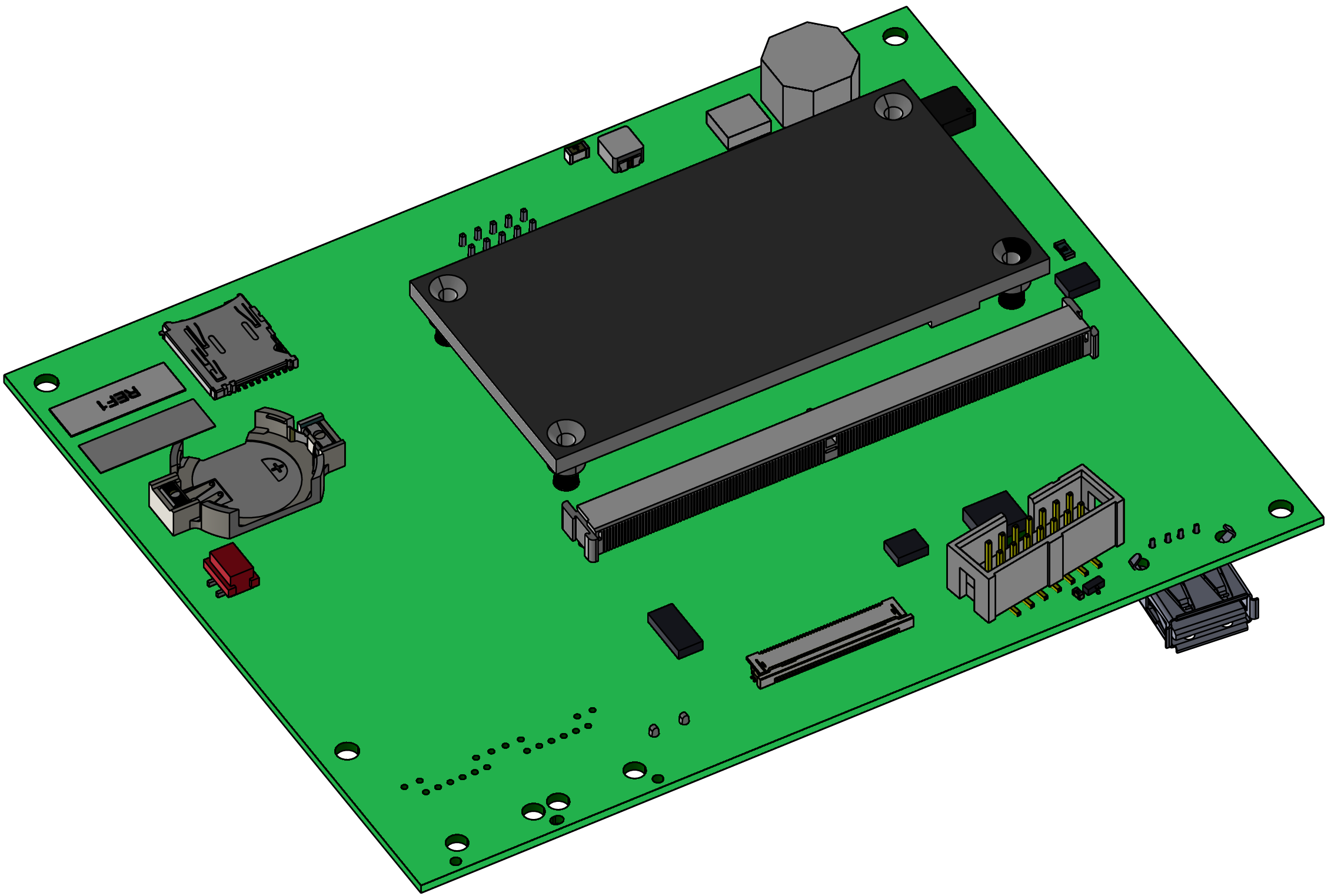

01USR-61 controllerT285001

Nødvendigt materiale

  • Torx skruetrækker size 20
  • Fladskruetrækker, size 0

Video guide

Følg QR-kodelinket for at se YouTube-videoen.

Fortsætte

OPMÆRKSOMHED!

Arbejde med udstyret kræver kendskab til sikkerhedsinstruktionerne og kvikvejledningen. Det er derfor:

Læs sikkerhedsinstruktionerne og kvikvejledningen omhyggeligt, inden du starter noget arbejde. Det grundlæggende krav til sikkert arbejde er overholdelse af alle sikkerhedsinstruktioner og omhyggelig handling fra kvalificeret fagpersonale for at forhindre ulykker med personskade og materielle skader.

Afkøling og sluk for udstyret

  • Tryk på funktionsknappen () på den grundlæggende skærm.
    → Enheden køler ned, indtil temperaturen er lavere end køletemperaturen. Derefter slukkes udstyret.

  • Sluk for hovedkontakten (QS 1), træk stikket ud.

Åben front

  • Åbn hoveddøren, og fold fronten helt ned ved at løsne de to Torx-skruer.

Byt

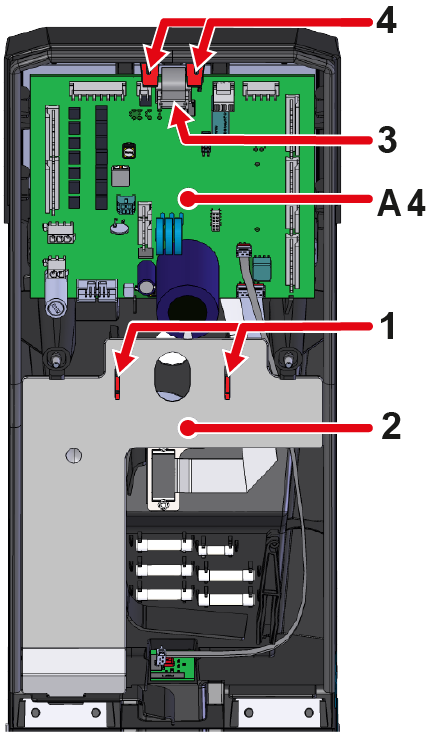

  • Tryk monteringsklemmerne (①) sammen, og fjern kabeldækslet (②).
  • Fjern stikket (③) på GIF-61-udstyrskortet (A_4).
  • Skub monteringsstropperne (④) på GIF-61 (A_4) -enhedskortet udad. Brættet kan nu løftes ud og foldes tilbage.
    • Stik på printkortet behøver ikke fjernes.

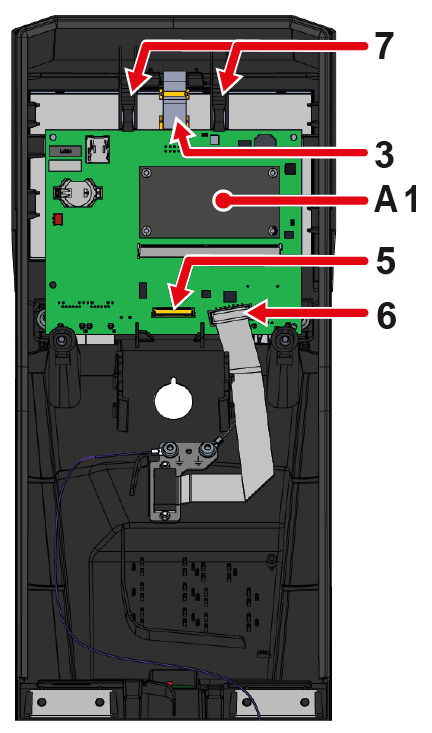

  • Fjern kabeltilslutningen (⑤) fra displayet (A 2) på USR-61 (A_1) controlleren.
    • Stikket fra Displayet skal låses op (f.eks. Med en flad skruetrækker), før kabeltilslutningen kan trækkes ud.
  • Fjern stikket (⑥) fra HB CAN (X79) -forbindelsen på USR-61 (A_1) -controlleren.
  • Skub USR-61 (A_1) controllerens monteringsstropper (⑦) udad. Kredsløbskortet kan nu løftes ud.
    • Fjern jordkablet fra bagsiden af brættet.
  • Tilslut jordkablet til bagsiden af den nye USR-61 (A_1) controller.
  • Indsæt USR-61 (A 1) controlleren i de relevante udsparinger.
    • Kontroller, om monteringsstropperne (⑦) er låst på plads.
  • Tilslut stikkene igen (③, ⑤, ⑥) til USR-61-controlleren (A_1).
    • Kontroller, at alle stik er korrekt tilsluttet.
  • Indsæt GIF-61 (A 4 motorvej) udstyrskortet i de relevante udsparinger
    • Kontroller, om monteringsstropperne (④) er låst på plads.
  • Tilslut stikket (③) igen til GIF-61-udstyrskortet (A_4).
  • Sæt kabeldækslet (②) i de relevante udsparinger.
    • Kontroller, at monteringsklemmerne (①) er låst på plads.

Luk foran

  • Fold fronten op og fastgør 2x Torx-skruer.

Kontroller funktion

  • Tilslut strømstikket og kontakten tænde hovedkontakten (QS 1).
    • Enheden udfører en automatisk software-opdatering.
  • Kontroller tidszone, dato og klokkeslæt, og indstil dem korrekt, hvis det er nødvendigt.

BEMÆRK!

Konfigurations- og kalibreringsdataene gemmes på GIF-61 (A_4) -enhedskortet og går derfor ikke tabt, når USR-61 (A_1) -controlleren udskiftes.

  • Tænde for enheden ved hjælp af I/O-knappen (), kontroller enhedens tæthed og funktion.
  • Kontroller udstyrsfunktioner (regler for den ønskede nominel værdi)
  • Sluk for apparatet ved hjælp af I/O-knappen ().
    → Enheden slukker og er om nødvendigt afkølet og trykløst.
  • Sluk for hovedkontakten (QS 1).
