eesmärk

Praeguse mõõteplaadi vahetamine ZSM-61 (8.x)

kvalifikatsioon

Erialapersonaalne

Materjal

Pos.TähistusÜksusedKrahv

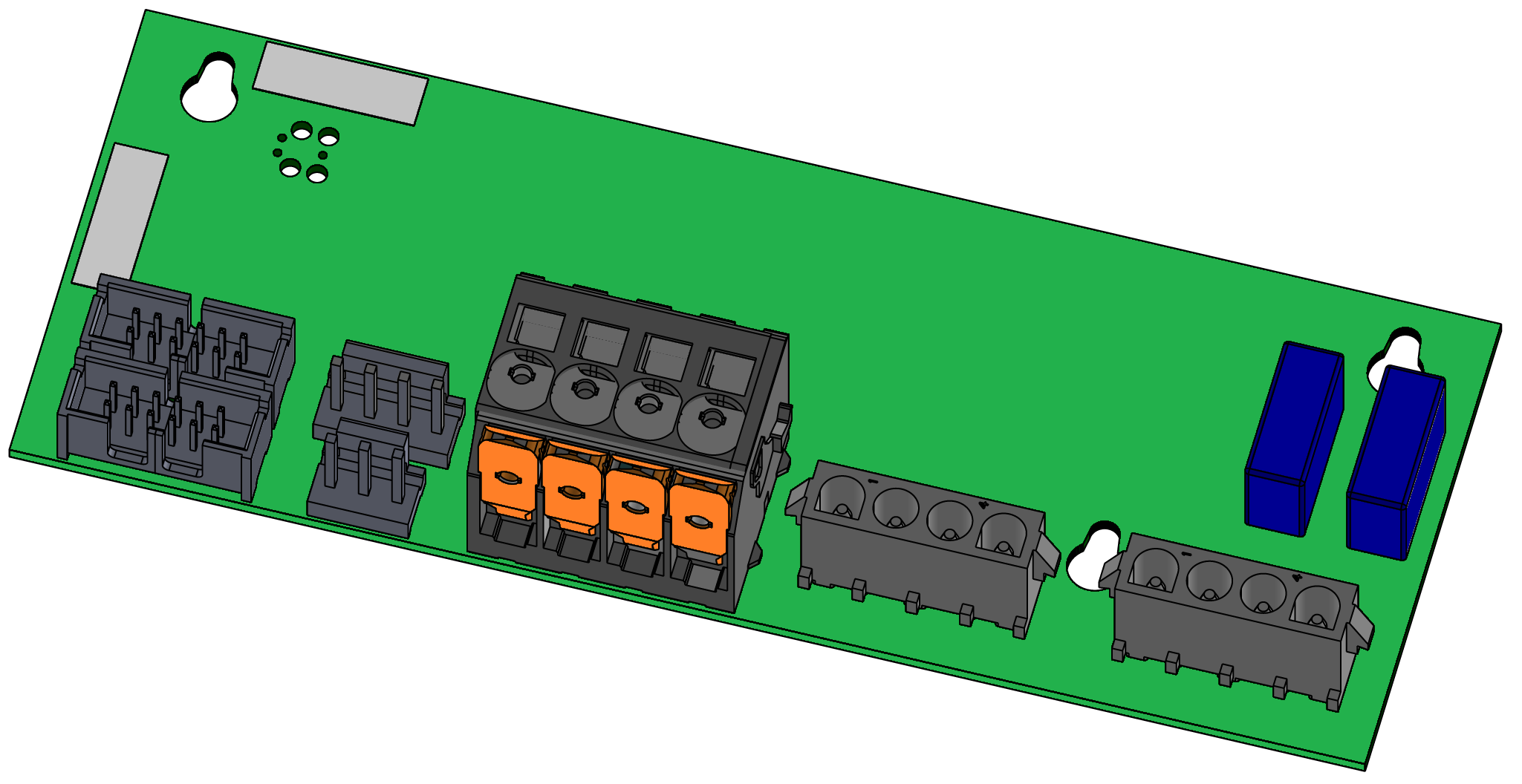

01praeguse mõõtmise pardal ZSM-61T285011

Nõutav materjal

  • Torx kruvikeeraja size 20

tegevusviis

TÄHELEPANU!

Seade töötamine nõuab teadmisi ohutusjuhiste ja kiirjuhend kohta. Sellepärast:

Enne töö alustamist lugege hoolikalt ohutusjuhiseid ja kiirjuhendit. Ohutu töö põhinõue on kõikide ohutusjuhiste järgimine ja kvalifitseeritud erialapersonal hoolikas tegevus, et vältida õnnetusi, mis on seotud vigastustega ja varalise kahjustusega.

jahutus ja lülitage seade välja

  • Puudutage põhikuva funktsioon nuppu ().
    → seade jahtub, kuni temperatuur on jahutustemperatuurist madalam. Seejärel lülitub seade välja.

Eemaldage kaaned ja avage esiosa

  • Eemaldage seade kaaned (→Seade avamine).
  • Avage esiuks ja keerake esiosa täielikult alla, vabastades kaks Torxi kruvi.
  • Eemaldage elektrilise korpuse kaitsekate, eemaldades Torxi kruvid.

Vaheta

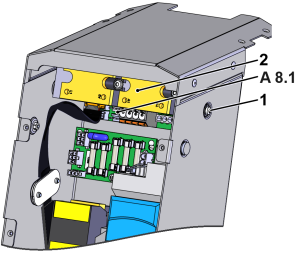

  • Eemaldage X313.x pistik ja X301.x kaabli tuled võimsuse mõõtmisplaadile (A 8.1).
  • Eemaldage külg kinnituskruvid (①) jahutusradiaatorist.
  • Kasutage tahke oleku releed (②), et tõmmata heatsink allapoole, et seda saaks välja tõsta.
    • Pange tähele juhtsoone küljel heatsink.
  • Eemaldage kõik ülejäänud pistikud võimsuse mõõteplaadil.
  • Eemaldage võimsuse mõõtmise pardal kinnituskruvi ja eemaldage see oma sulg.
  • Paigaldage uus võimsuse mõõteplaat kinnituskruviga.
  • Ühendage kõik pistikud võimsuse mõõtmise pardal, välja arvatud X313.x kaabel.
    • Veenduge, et kõik pistikud on õigesti kinnitatud.
  • Paigaldage heatsink tahke oleku releega (②) ja kinnitage kinnituskruvid (①).
    • Pange tähele juhtsoone orientatsiooni jahutusradiaatori küljel.
  • Ühendage x313.x pistik võimsuse mõõtmisplaadiga.

Sulge ees

  • Paigaldage kaitsekate ümber elektrilise korpuse ja kinnitage Torxi kruvidega.
  • Murra ees ja turvaline 2x Torx kruvid.

sisselülitamine seade sisse ja kontrollige funktsioon

  • Ühendage toitepistik ja sisselülitamine pealüliti (QS 1).
  • Sisselülitamine seade sisse, kasutades I/O nuppu (), kontrollige seade tihedust ja funktsioon.

seadme väljalülitamine

  • Seadme väljalülitamine, kasutades I/O nuppu ().
    → seade lülitub välja ja vajadusel jahutatakse ja rõhuta.
  • Välja lülitama pealüliti välja (QS 1).
