T28645-X: Täyttöpumppu
tarkoitus
Täyttöpumpun vaihtaminen SAP 20 bar, 120 VAC (M 2)
pätevyys
Ammattihenkilöstö
Materiaali
| Pos. | Kuvaus | Kohteita | Kreivi | |
| T28645-1 | T28645-2 | |||
| 01 | täyttöpumppu 20 bar, 120 VAC | T28661 | 1 | 1 |
| 02 | Kantaja HB-100* ZL: lle (koottu) | T28849 | 1 | - |
| 03 | Kantaja HB-140/160: lle (koottu) | T28648 | - | 1 |
| 04 | Pidike laukku (koottu) | T28652 | 2 | 2 |
| 05 | kierteitetty insertti (koottu) | T21582 | 2 | 2 |
| 06 | M4x6 Torx-ruuvi (koottu) | B1983547 | 2 | 2 |
| 07 | Kulmikas letkusuutin (koottu) | T28660 | 1 | 1 |
Vaadittu materiaali
- Torx ruuvimeisseli koko 20
- Uritettu ruuvimeisseli
menettely
HUOMIO!
Työskentely laitteen kanssa edellyttää turvallisuusohjeiden ja pikaoppaan tuntemusta. Siksi:
Lue turvallisuusohjeet ja pikaohje huolellisesti ennen työn aloittamista. Turvallisen työn perusedellytys on kaikkien turvallisuusohjeiden noudattaminen ja pätevän ammattihenkilöstön huolellinen toiminta henkilö- ja omaisuusvahinkojen aiheuttamien onnettomuuksien estämiseksi.
Jäähdytys ja tyhjennä laite
- Napauta perusnäytössä toimintopainiketta (
). - Napauta perusnäytössä toimintopainiketta (
).
→ Laite jäähtyy ja tyhjentää muotin ennen sen sammuttamista.
Tarkista paine ja sammuta laite
- Valitse [Näyttö] > [Todelliset Arvot] > [Järjestelmän Paine].
→ Järjestelmän paineen on näytettävä 0,0 (± 0,1) bar. - Painemittarin osoittaman paineen on oltava 0,0 (+0,3) bar.
- Sammuta pääkatkaisin (QS 1), vedä virtapistoke ulos.
- Poista kannet laitteesta (→Avaa laite).
Täyttöpumpun vaihtaminen
- Irrota täyttöpumpun kiinnitysruuvi kiinnikkeellä.
- Irrota liitäntäkaapeli täyttöpumpusta.
- Vapauta letkunkiristimet ja poista silikoniletkut täyttöpumpusta.
HUOMAUTUS!
Varmista, että tulpat ja silikoniletkut ovat puhtaat ja puhtaat. Vaihda tarvittaessa vaurioitunut silikoniletku (saatavana lisävarusteena).
- Asenna silikoniletkut uuteen täyttöpumppuun.
- Liitä liitäntäkaapeli täyttöpumppuun.
- Kiinnitä täyttöpumppu kiinnikkeellä sopivaan asentoon ruuvilla ja aluslevyllä.

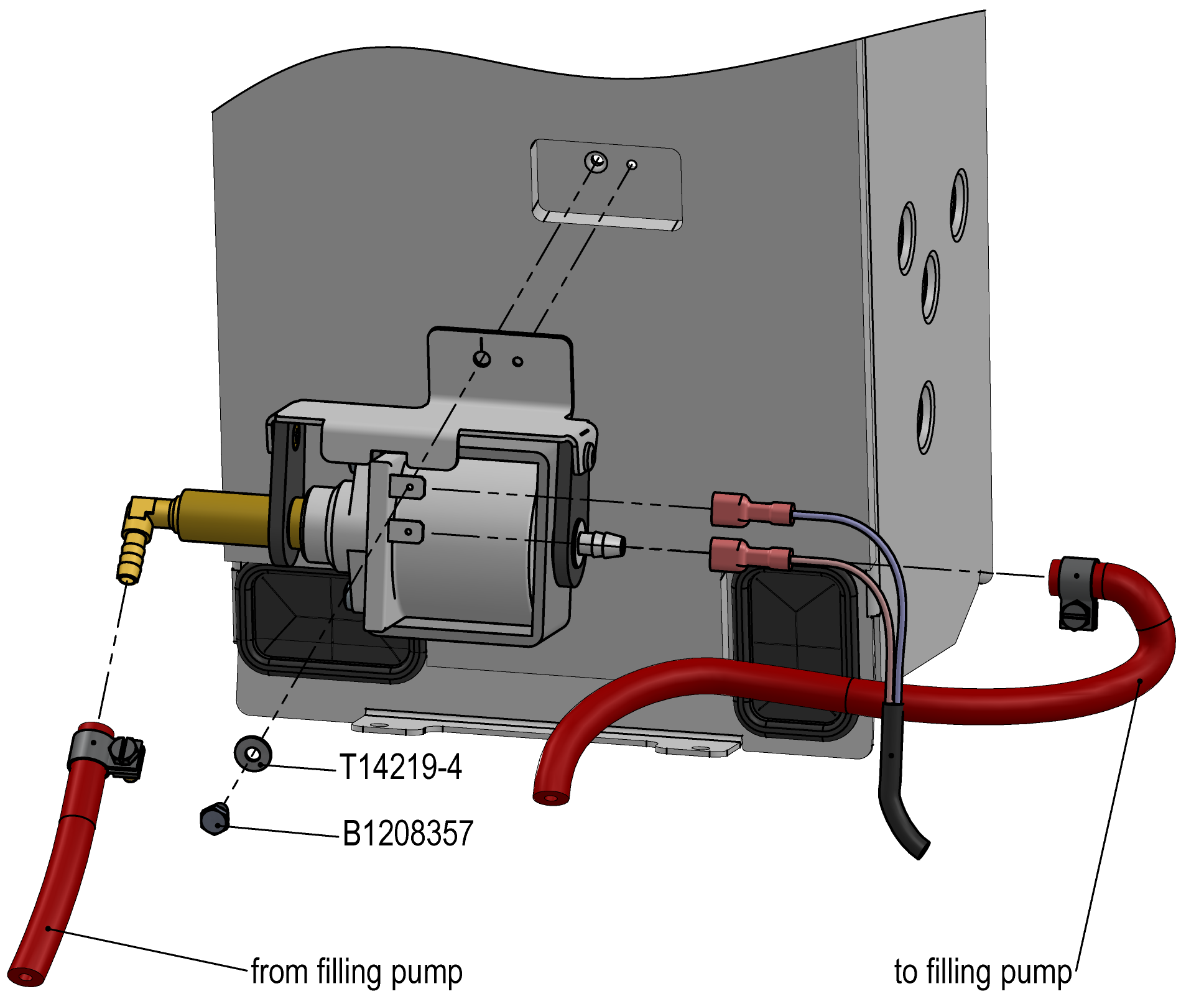

HB-100Z61* ZL (T28645-1)

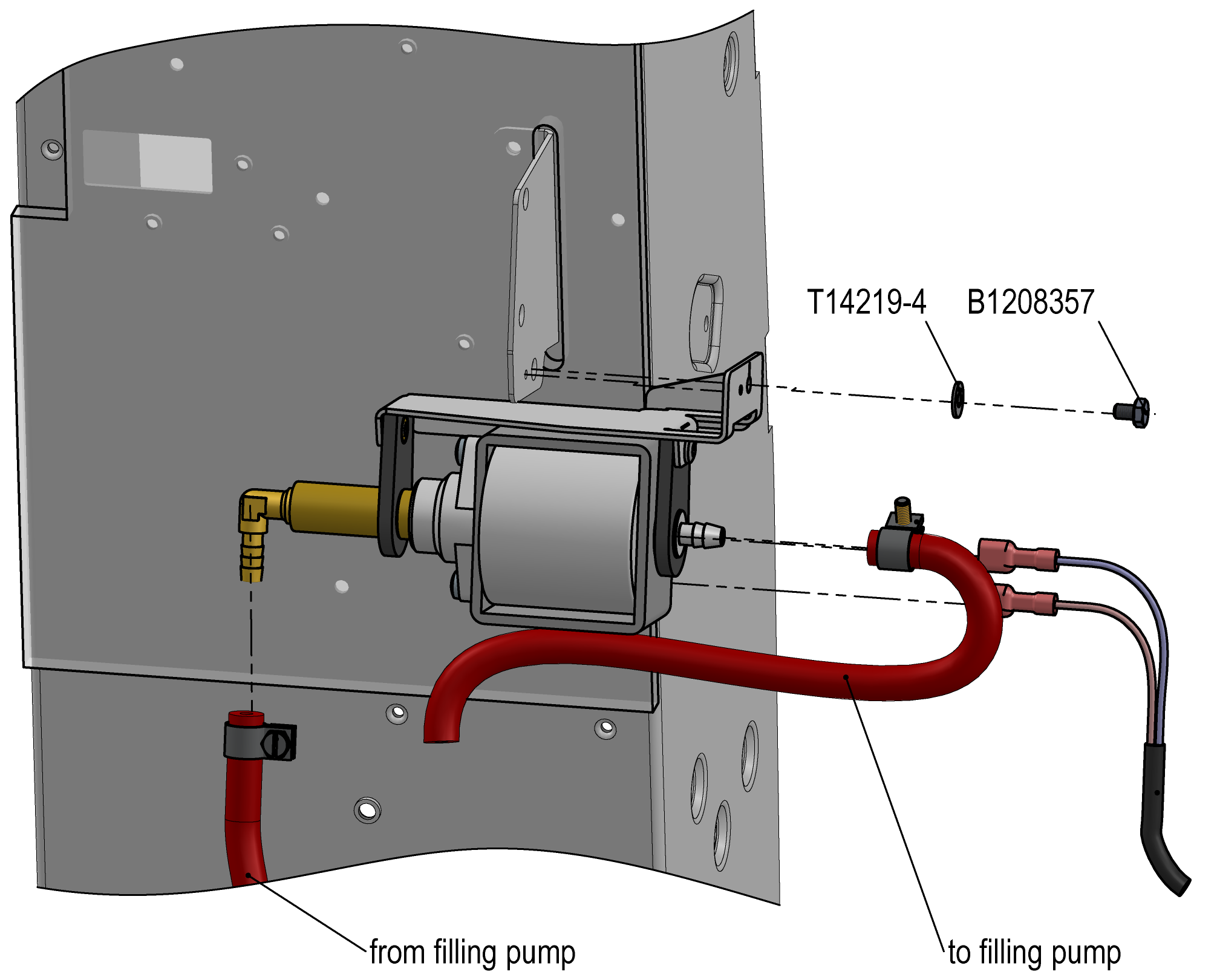

HB-140/160Z61 (T28645-2)
Tarkista tiiviys ja toiminto
- Kytke virtapistoke ja kytke pääkatkaisin (QS 1) päälle.
-
Käynnistä laite päälle I/O-painikkeella (
), tarkista laitteen tiiviys ja toiminto.
Sammuta laitteen ja asenna kannet
-
Sammuta laitteen virta I/O-painikkeella ().
→ Laite sammuu ja tarvittaessa jäähdytetään ja paineeton. - Sammuta pääkatkaisin (QS 1).
- Kiinnitä kannet uudelleen laitteesta (→Avaa laite).
