objectif

Remplacement de la vanne de refroidissement 1 (M 3)

qualification

Personal especializado

matières

Pos.DésignationArticlenombre

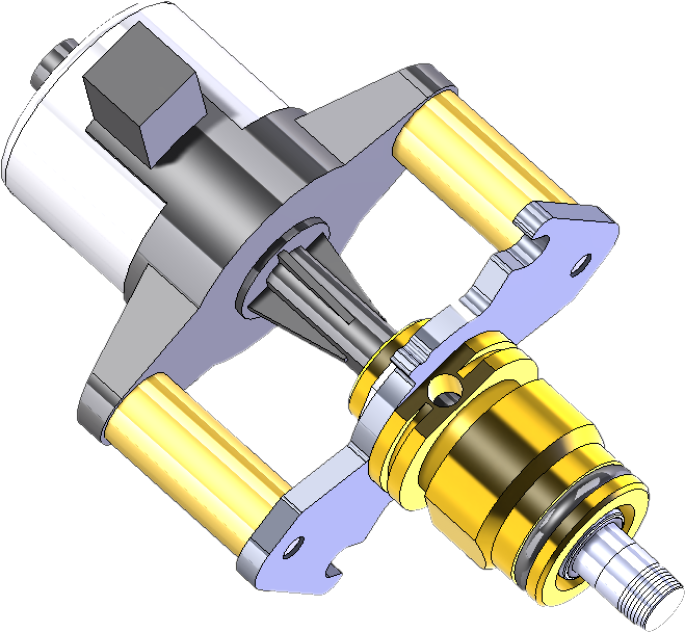

01Vanne de refroidissement 1T289341

Matériau requis

  • Tournevis Torx taille 20

procédure

ATTENTION !

L'utilisation de l'appareil nécessite la connaissance des consignes de sécurité et du guide de démarrage rapide. C'est pourquoi :

Lisez attentivement les consignes de sécurité et le guide de démarrage rapide avant de commencer tout travail. La condition de base pour travailler en toute sécurité est le respect de toutes les consignes de sécurité et l'action prudente d'un personnel spécialisé qualifié afin de prévenir les accidents impliquant des blessures corporelles et des dommages matériels.

Refroidissez et videz l'appareil

  • Sur l'écran de base, appuyez sur le bouton de fonction ().
  • Sur l'écran de base, appuyez sur le bouton de fonction ().
    → L'appareil refroidit et vide le moule avant de l'éteindre.

mettre l'appareil dO'arrêt et retirer les capots

  • Arrêter l'interrupteur principal (QS 1), débrancher le connecteur réseau.
  • Retirez l'alimentation en eau de refroidissement (connexion C).
  • Retirez les capots de l'appareil (→ Ouvrez l'appareil).
  • Ouvrez le volet de commande situé sur la paroi arrière de l'appareil (→ Ouvrez l'appareil).

Remplacement de la vanne de refroidissement

  • Retirez le câble de la vanne de refroidissement.
  • Retirez deux fois les vis de fixation de la vanne de refroidissement et du module d'eau de refroidissement.

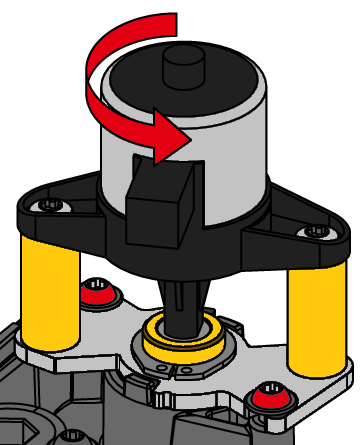

  • Tournez et étendez la vanne de refroidissement.

ATTENTION — Installation incorrecte !

Les pièces de rechange sont livrées avec des pistons de vanne qui ne sont pas complètement dépliés. Le piston de la valve peut être renforcé. C'est pourquoi :

  • N'installez jamais la vanne alors que le piston de la vanne est complètement déployé (fig.).

  • Insérez soigneusement la nouvelle vanne de refroidissement.
  • Tournez la vanne de refroidissement en position finale et fixez-la à l'aide de 2 vis Torx.
    • Ne pas dépasser le couple de serrage — la contrepartie est en plastique (PPS)
  • Branchez le câble à la vanne de refroidissement.

Vérifiez l'étanchéité et le fonctionnement

  • Branchez l'alimentation en eau de refroidissement (connexion C).
  • Brancher le connecteur réseau et l'interrupteur pour allumer l'interrupteur principal (QS 1).

REMARQUEZ !

Réglez le profil de l'utilisateur sur « Entretien » pour accéder aux paramètres. Cliquez ici... .

  • Sélectionnez [Service] > [Paramètres] > [Refroidissement] > [Moteurs pas à Pas] > [Positionnement KV1].
  • Changez de position et vérifiez si l'eau de refroidissement coule ou non :
    • 0 % = vanne complètement fermée
    • 100 % = vanne complètement ouverte
  • Allumer l'appareil à l'aide du bouton E/S (), vérifier l'étanchéité et le fonctionnement de l'appareil.

Mettre l'appareil dO'arrêt et installer les capots

  • Mettre l'appareil darrest à l'aide du bouton I/O ().
    → L'appareil s'éteint et, si nécessaire, est refroidi et sans pression.
  • Arrêter l'interrupteur principal (QS 1).
  • Reconnectez les capots de l'appareil (→ Ouvrez l'appareil).
