cél

Hűtőszelep hajtás cseréje 2 (M 4)

képesítés

Szakszemélyzet

Anyag

Pos.MegnevezésTételekgróf

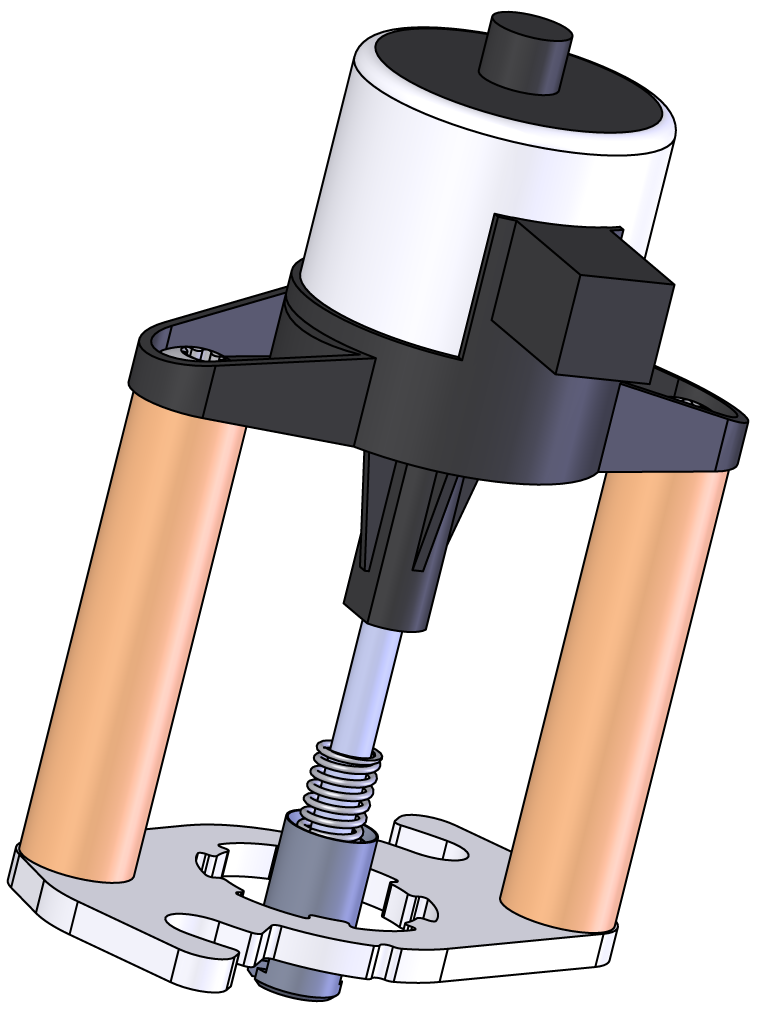

01lineáris léptetőmotor konzollalT288671

Szükséges anyag

  • Nyitott végű csavarkulcs, SW 10

eljárásmód

FIGYELEM!

A készülékkel való munkavégzéshez ismerni kell a biztonsági utasításokat és a rövid leírást. Ezért:

A munka megkezdése előtt figyelmesen olvassa el a biztonsági utasításokat és a rövid leírást. A biztonságos munkavégzés alapvető követelménye az összes biztonsági utasítás betartása és a szakképzett szakszemélyzet gondos intézkedése a személyi sérüléssel és anyagi károkkal járó balesetek megelőzése érdekében.

A készülék lehűtése és ürítése

  • A kezdőképernyőn érintse meg a funció gombot ().
  • A kezdőképernyőn érintse meg a funció gombot ().
    → A készülék lehűti és kiüríti a formát, mielőtt kikapcsolja.

A készülék kikapcsolása és a fedelek eltávolítása

  • A főkapcsoló kikapcsolása (QS 1), húzza ki a hálózati csatlakozót.
  • Távolítsa el a fedeleket a készülékről (→Nyissa meg a készüléket).

Csere

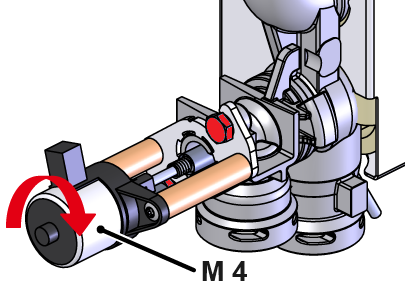

  • Távolítsa el a kábelt a hűtőszelephez (M 4)
  • Távolítsa el kétszer a hűtőszelepet a házhoz rögzítő csavarokat.
  • Fordítsa el a léptetőmotort, húzza ki kissé, és mozgassa ki a tengelykapcsolóból.
  • Helyezze be az új léptetőmotort, fordítsa a véghelyzetbe és rögzítse a két csavarral.
  • Csatlakoztassa a kábelt a hűtőszelephez

Ellenőrizze a funciót

  • Csatlakoztassa a hálózati csatlakozót és kapcsolja be a főkapcsolót (QS 1).

MEGJEGYZÉS!

Állítsa a felhasználói profilt „Alimony” értékre a paraméterek eléréséhez. Kattints ide...

  • Válassza a [Szolgáltatás] > [Paraméterek] > [Léptetőmotorok] > [Léptetőmotor 2] > [KV2 pozicionálás] lehetőséget
  • Változtassa meg a helyzetet, és ellenőrizze, hogy a léptetőmotor a dugattyúval együtt mozog-e vagy sem:
    • 0% = szelep zárva
    • 100% = nyitott szelep
  • Kapcsolja be a készüléket az I/O gombbal (), ellenőrizze a készülék tömítettségét és működését.

A készülék kikapcsolása és a fedelek beszerelése

  • A készülék kikapcsolása az I/O gombbal ().
    → A készülék kikapcsol, és ha szükséges, hűtött és nyomásmentes.
  • A főkapcsoló kikapcsolása (QS 1).
  • Csatlakoztassa újra a fedeleket a készülékről (→Nyissa meg a készüléket).
