mērķis

Spiediens sensora nomaiņa (BP 1, BP 2, BP 3)

kvalifikācija

Darba ņēmējiem

Materiāls

Poz.ApzīmējumsPriekšmetiSkaits
01Spiediens sensors 0-25 barT25305-X1
02O-gredzens FPM 7.5x2 (pēc izvēles)T286621

Nepieciešamais materiāls

  • Torx skrūvgriezis 20 size
  • kabeļu kaklasaite

darbība

UZMANĪBU!

Darbs ar ierīce prasa zināšanas par drošības instrukcijām un īsas instrukcijas. Tieši tāpēc:

Pirms darba uzsākšanas uzmanīgi izlasiet drošības instrukcijas un īsas instrukcijas. Droša darba pamatprasība ir visu drošības instrukciju ievērošana un kvalificēta speciālisti rūpīga rīcība, lai novērstu nelaimes gadījumus, kas saistīti ar miesas bojājumiem un īpašuma bojājumiem.

atdzesēt un iztukšojiet ierīce

  • Pamata ekrāns pieskarieties funkciju pogai ().
  • pamata ekrāns pieskarieties funkciju pogai ()
    → Pirms tā izslēgšanas ierīce atdziest un iztukšo pelējumu.

Pārbaudiet spiedienu un izslēdziet ierīce

  • Atlasiet [Displejs] > [Faktiskās vērtības] > [Sistēmas Spiediens].
    → sistēmas spiediens spiedienam displejs 0,0 (±0,1) bar.
  • Manometra parādītajam spiedienam jābūt 0,0 (+0,3) bar.

  • Izslēgt galvenais slēdzis (QS 1), izvelciet strāvas kontaktdakšu.

Noņemiet vākus un atveriet priekšējo

  • Noņemiet vāciņus no ierīce (→Atvērt ierīce).
  • Atveriet priekšējās durvis un salieciet priekšpusi pilnībā uz leju, atbrīvojot abas Torx skrūves.

Mijmaiņas darījums

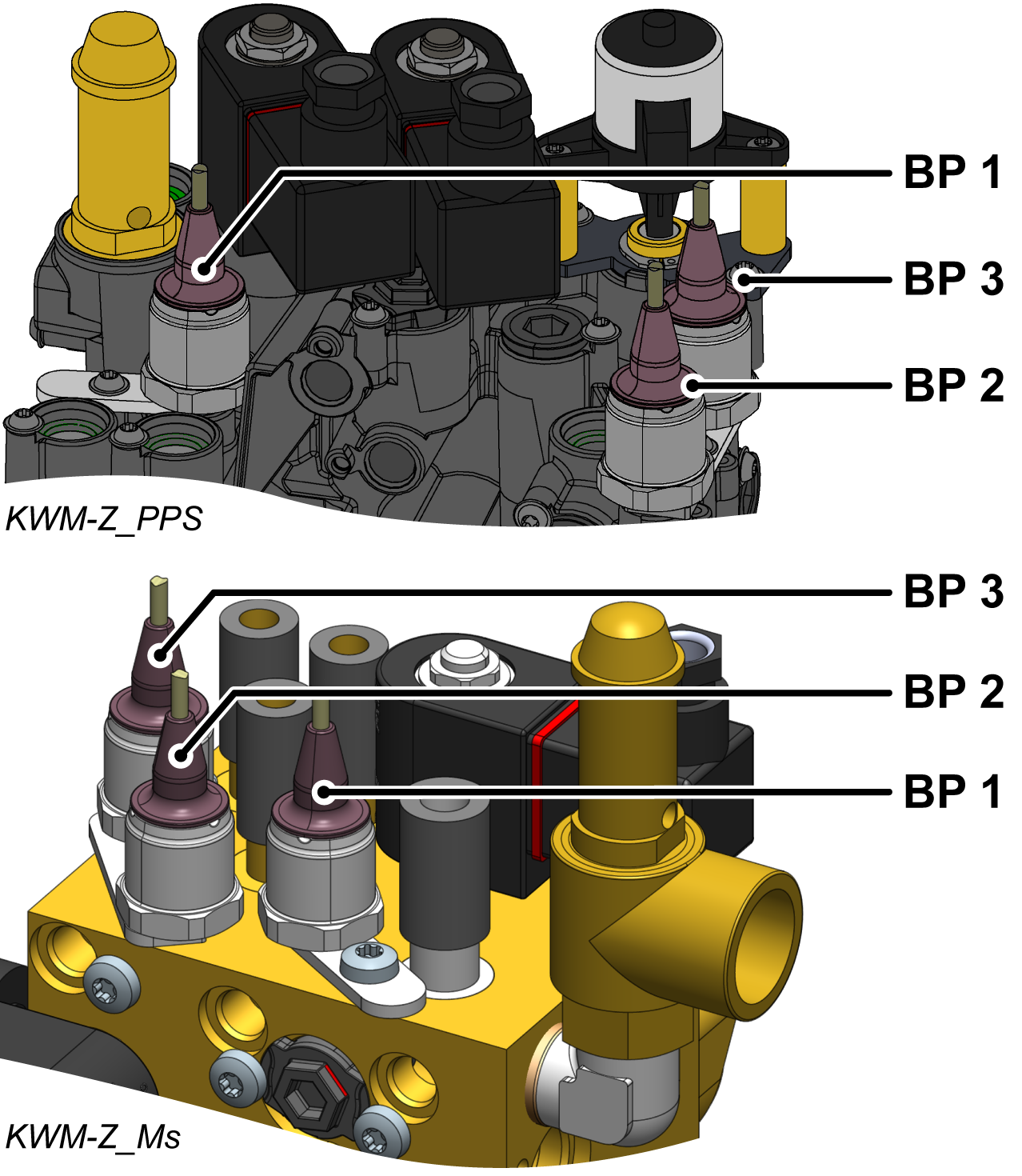

  • Noņemiet spiediena sensors kabeli (BP 1, BP 2, BP 3) uz GIF-61 ierīce plates un pilnībā noņemiet kabeli.
    • BP 1 spiediena sensors → sprauga X31.1
    • BP 2 spiediena sensors → sprauga X31.2
    • BP 3 spiediena sensors → sprauga X 31.3
  • Noņemiet Torx skrūvi un noņemiet montāžas plāksni.
  • Noņemiet spiediena sensors.
  • cleaning spiediena sensors uzstādīšanas vietu, jo īpaši o-gredzens rievu.
  • Ievietojiet jauno o-gredzens (T28662) rievā.
  • Uzstādiet jaunu spiediena sensors (T28555) un kronšteinu un nostipriniet Torx skrūvi ar 2 Nm pievilkšanas griezes momentu.
    • Nepārsniedziet pievilkšanas griezes momentu — ekvivalents ir izgatavots no plastmasas (PPS)
  • Maršrutu un pievienojiet kabeli no spiediena sensors uz GIF-61 ierīce plati.
    • BP 1 spiediena sensors → sprauga X31.1
    • BP 2 spiediena sensors → sprauga X31.2
    • BP 3 spiediena sensors → sprauga X 31.3
  • Atkārtoti instalējiet noņemtās kabeļu saites vai nomainiet tās ar jaunām.
  • Reizes uz augšu priekšā un nodrošināt 2x Torx skrūves.

Pārbaudiet kalibrēšana

UZMANĪBU — nepareizas kalibrēšana draudi!

Nepareiza kalibrēšana var izraisīt ierīce darbības traucējumus. Tieši tāpēc:

  • Pārbaudiet kalibrēšana
  • Pievienojiet strāvas kontaktdakšu un ieslēgt Galvenais slēdzis (QS 1).
  • Pārliecinieties, vai ierīce ir bez spiediena. Manometra parādītajam spiedienam jābūt 0,0 (+0,3) bar.
  • Atlasiet [Displejs] > [Faktiskās vērtības] > [Sistēmas Spiediens].
    • Sistēmas spiediens spiedienam jābūt 0,0 (±0,1) bar.
    • Ja novirze ir >0,1 bar, spiediena sensori jākalibrē.

Kalibrēšanas spiediena sensors

Lielāku lineāro kļūdu gadījumā atsevišķus spiediena sensorus var kalibrēt.

PIEZĪME!

Iestatiet lietotāja profils profilu uz “uzturēšan”, lai piekļūtu parametriem. Noklikšķiniet šeit...

  • Izvēlieties [Pakalpojums] > [Kalibrēšana] > [Spiediens] > [Spiediena Sensors 1 nobīde]/[Spiediena sensors 2 nobīde ]/[Spiediena Sensors 3 nobīde].
    • Iestatiet nobīdi atbilstoši.
  • Mēģiniet vēlreiz verifikācijas procesu.

Pārbaudiet hermētiskumu un funkcija

  • Ieslēgt ierīce, izmantojot I/O pogu (), pārbaudiet ierīce sasprindzinājumu un funkcija.

izslēgt ierīci un uzstādiet vākus

  • Izslēgt ierīci, izmantojot I/O pogu ().
    → ierīce izslēdzas un, ja nepieciešams, tiek atdzesēta un bez spiediena.
  • Izslēgt galvenais slēdzis (QS 1).
  • Atkārtoti piestipriniet vāciņus no ierīce (→Atvērt ierīce).
