cel

Wymiana wentylatora 12 V (EV 1)

kwalifikacje

personel specjalistyczny

Materiał

Poz.OznaczenieArtykułPolicz
0112 V wentylatora, 0,6 mT287381

Wymagany materiał

  • Wkrętak Torx, rozmiar 20

postępowanie

UWAGA!

Praca z urządzeniem wymaga znajomości instrukcji bezpieczeństwa i skrócona instrukcja obsługi. Dlatego:

Przeczytaj uważnie instrukcje bezpieczeństwa i skrócona instrukcja obsługi przed rozpoczęciem jakiejkolwiek pracy. Podstawowym wymogiem bezpiecznej pracy jest przestrzeganie wszystkich instrukcji bezpieczeństwa i staranne działanie wykwalifikowanego personelu specjalistycznego w celu zapobiegania wypadkom związanym z obrażeniami ciała i uszkodzeniami mienia.

Schłodzić i wyłączyć urządzenie

  • Na ekranie podstawowym stuknij przycisk funkcja  ().
    → Urządzenie ochładza się, aż temperatura będzie niższa niż temperatura chłodzenia. Następnie urządzenie wyłącza się.

Otwórz przód

  • Otwórz przednie drzwi i całkowicie złóż przód, poluzowując dwie śruby Torx.
  • Zdejmij pokrywę ochronną w obudowie elektrycznej, odkręcając śruby Torx.

Zamień

UWAGA!

Podczas wymiany wentylatora zaleca się również wyczyszczenie mata filtracyjna powietrza (T29407, T28733) na spodzie urządzenia i w razie potrzeby ją wymienić. Kliknij tutaj...

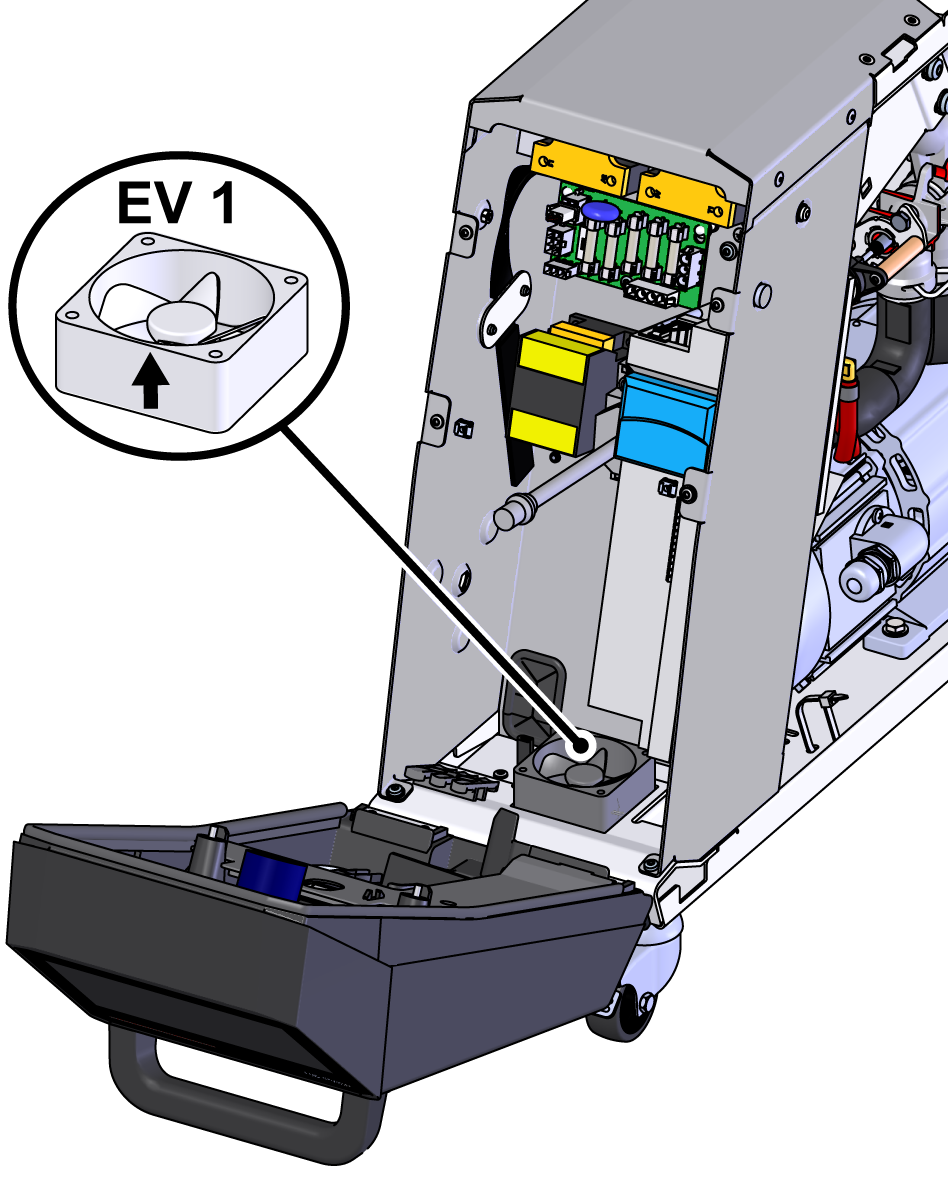

  • Wyjmij złącze X24 na płycie urządzenia GIF-61 i całkowicie je wyjmij.
  • Wyjmij wentylatora
    • Należy pamiętać, że na wentylatorze nie ma żadnych śrub montażowych. Wentylatora jest przymocowana do obudowy elektrycznej tylko przez pokrywę ochronną.
  • Zainstaluj nowego wentylatora.
    • Upewnij się, że przepływ powietrza jest skierowany w stronę wnętrza urządzenia (patrz strzałka na obudowie wentylatora).
  • Poprowadź złącze X24 na płytkę urządzenia GIF-61 i podłącz.

Zamknąć przód

  • Zamontować osłonę ochronną wokół obudowy elektrycznej i zabezpieczyć śrubami Torx.
  • Złóż przód i zabezpiecz 2x śruby Torx.

włączanie urządzenia i sprawdzanie funkcji

  • Włączanie urządzenia za pomocą przycisku I/O (), sprawdź szczelność i funkcja urządzenia.
  • Zresetuj okres konserwacji wymienionego komponentu (→ Harmonogram konserwacji).

Wyłączyć urządzenie

  • Wyłączyć urządzenie za pomocą przycisku I/O ().
    → Urządzenie wyłącza się i, jeśli to konieczne, jest chłodzone i pozbawiony ciśnienia.
  • Wyłączyć wyłącznik główny (QS 1).
