назначение

Замена частотного преобразователя (U 1)

квалификация

Электрики

Материал

Поз.ИмястатьиПодсчитайте
Т28669Т28670
01

преобразователь частоты
i510 2,2 kW, 340–528 VAC

Т28691-
02

преобразователь частоты
i510 2,2 kW, 170–264 VAC

T28670-1

Необходимый материал

  • Отвертка Torx, размер 10, 20

приступить к выполнению следующих действий

ВНИМАНИЕ!

Для работы с устройством необходимо знать инструкции по технике безопасности и Краткое руководство. Вот почему:

Перед началом любых работ внимательно прочитайте инструкции по технике безопасности и краткое руководство. Основным требованием безопасной работы является соблюдение всех инструкций по технике безопасности и осторожные действия квалифицированного профессионального персонала для предотвращения несчастных случаев, связанных с травмами и повреждением имущества.

Охлаждение и выключение

  • На базовом экране нажмите функциональную кнопку ().
    → Устройство остывает до тех пор, пока температура не станет ниже температуры охлаждения. Затем устройство отключается.

  • Выключить главный выключатель (QS 1), вытащить штекер питания.Тогда подождите 5 минут!

Опасно для жизни из-за электрического напряжения!

В случае контакта с частями, несущими напряжение, существует непосредственный риск смерти. Вот почему:

Отключите устройство от источника питания, прежде чем открывать его. Закрепите отключение от включения. Из-за заряженных конденсаторов подождите 5 минут после выключения источника питания, чтобы включить преобразователь частоты.

Открытая передняя часть

  • Откройте переднюю дверь и полностью сложите переднюю дверь вниз, ослабив два винта Torx.
  • Снимите защитную крышку в корпусе электрооборудования, открутив винты Torx.

Замена

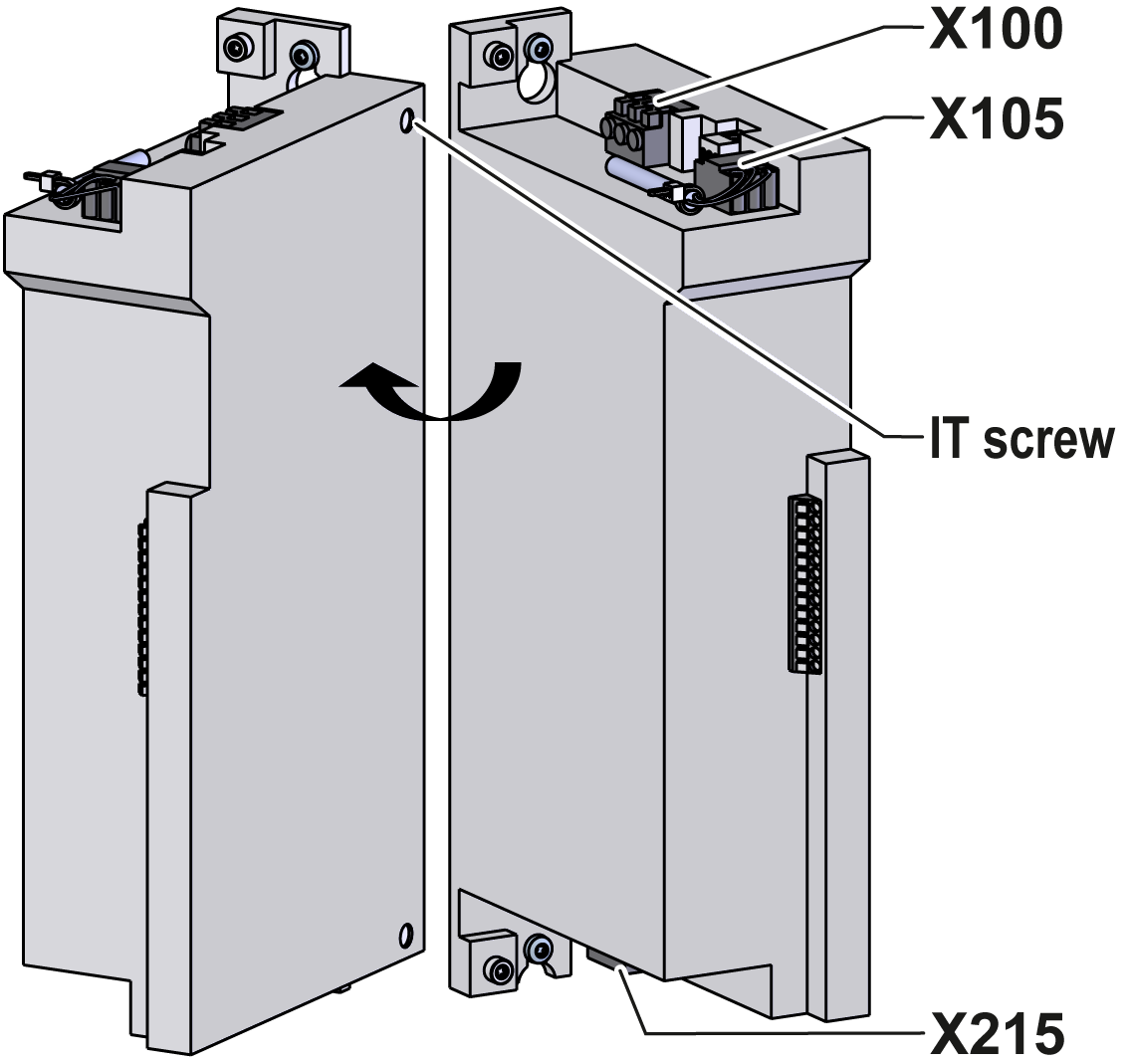

  • Отсоедините разъемы X100, X105 и X216 от преобразователя частоты.
    • С помощью кабеля X216 отсоедините кабельную стяжку от экранирующего соединения.
  • Отсоедините провода заземления (Насос, корпус электрооборудования) от преобразователя частоты.
  • Ослабьте винты преобразователя частоты на задней стенке.
  • Нажмите преобразователь частоты вверх, вытяните его вперед от крепежных винтов и снимите.
  • Установите новый преобразователь частоты и затяните крепежные винты.
    • Особенность ИТ-систем (подключение питания без защитного заземления): винт конденсатора на входе преобразователя частоты (верхний ИТ-винт) должен быть удален.
  • Подключите провода заземления (Насос, корпус электрооборудования) к преобразователю частоты.
  • Подключите разъемы X100, X105 и X216 к преобразователю частоты.
    • Убедитесь, что все соединения выполнены правильно согласно электрической схеме. Нажмите здесь...
  • Прикрепите кабель X216 к экранирующему порту с помощью кабельной стяжки.

закрыть переднюю часть

  • Установите защитную крышку на корпус электрооборудования и закрепите ее винтами Torx.
  • Сложите переднюю часть и закрепите 2 винта Torx.

Проверьте функции

  • Подключите штекер питания и включите главный выключатель (QS 1).
  • включите устройство с помощью кнопки ввода-вывода (), проверьте герметичность и функции устройства.

Выключить устройство

  • Выключить устройство с помощью кнопки ввода-вывода ().
    → Устройство отключается и, при необходимости, охлаждается и находится под давлением.
  • Выключить главный выключатель (QS 1).
