účel

Výmena snímača tlaku (BP 1, BP 2, BP 3)

kvalifikácia

Odborný personál

Materiál

Poz.OznačeniePoložkySpočítať
01Tlakový senzor 0-25 barT25305-X1
02O-krúžok FPM 7,5x2 (voliteľné)T286621

Požadovaný materiál

  • Skrutkovač Torx veľkosť 20
  • káblový zväzok

postup

POZOR!

Práca so zariadením vyžaduje znalosť bezpečnostných pokynov a krátky návod. To je dôvod, prečo:

Pred začatím akejkoľvek práce si pozorne prečítajte bezpečnostné pokyny a krátky návod. Základnou požiadavkou na bezpečnú prácu je dodržiavanie všetkých bezpečnostných pokynov a starostlivé konanie kvalifikovaného odborného personálu, aby sa predišlo úrazom spôsobeným zranením a škodami na majetku.

ochladiť a vyprázdniť zariadenie

  • Na základnej obrazovke klepnite na funkčné tlačidlo ().
  • Na základnej obrazovke klepnite na funkčné tlačidlo ().
    → Pred vypnutím zariadenie vychladne a vyprázdni formu.

Skontrolujte tlak a vypnite zariadenie

  • Vyberte položky [Zobraziť] > [Skutočné Hodnoty] > [Systémový Tlak].
    → Systémový tlak musí zobrazovať 0,0 (± 0,1) bar.
  • Tlak zobrazený manometrom musí byť 0,0 (+0,3) bar.

  • Vypnúť hlavný vypínač (QS 1), vytiahnite zástrčku.

Odstráňte kryty a otvorte prednú časť

  • Odstráňte kryty zo zariadenia (→Otvorte zariadenie).
  • Otvorte predné dvere a úplne sklopte prednú časť nadol uvoľnením dvoch skrutiek Torx.

Swap

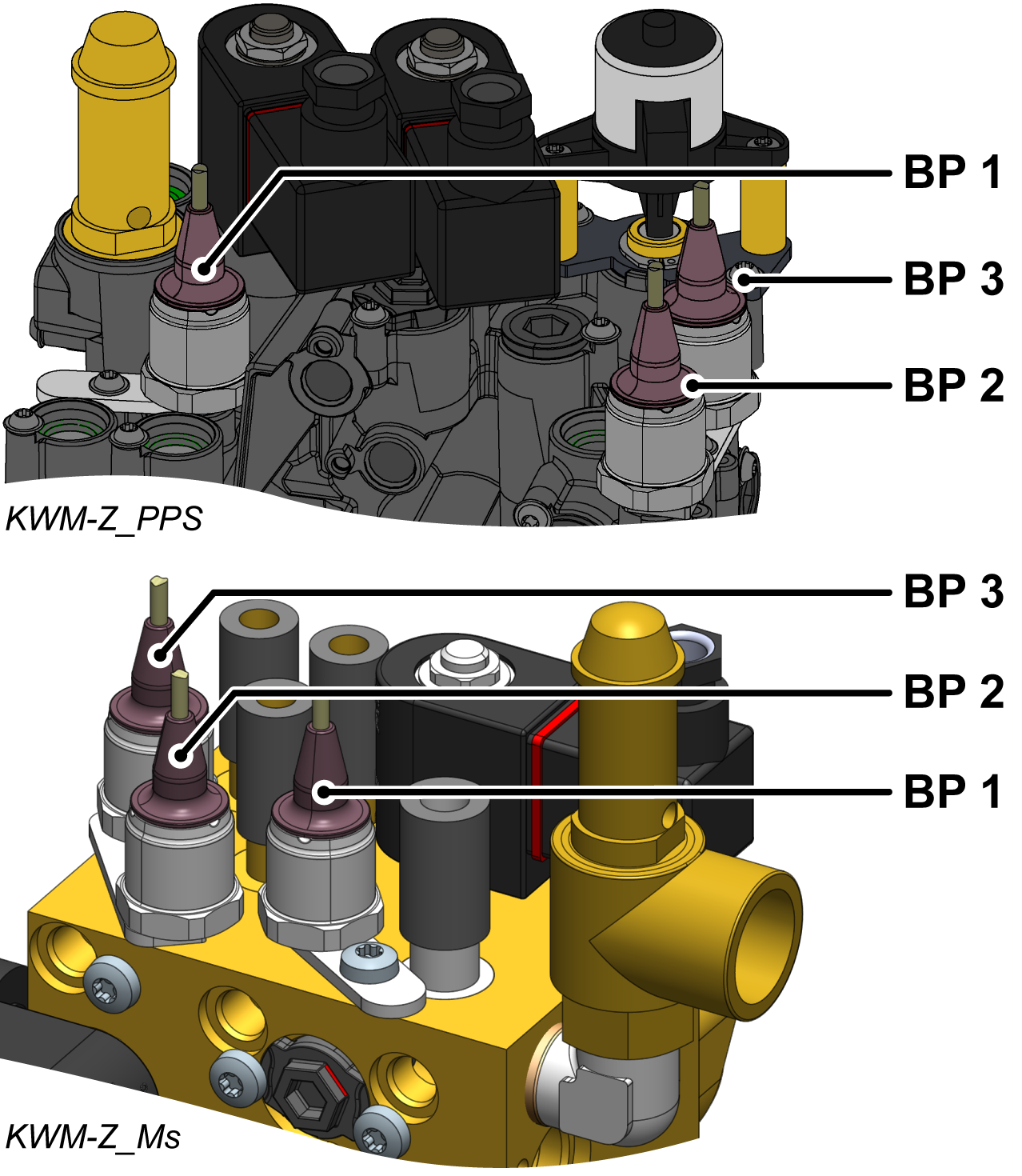

  • Odstráňte kábel snímača tlaku (BP 1, BP 2, BP 3) na doske zariadenia GIF-61 a kábel úplne vyberte.
    • BP 1 snímač tlaku → slot X31.1
    • BP 2 snímač tlaku → slot X31.2
    • BP 3 snímač tlaku → slot X 31.3
  • Odstráňte skrutku Torx a odstráňte montážnu dosku.
  • Odstráňte snímač tlaku.
  • Vyčistite inštalačný priestor snímača tlaku, najmä drážky pre O-krúžok.
  • Vložte nový O-krúžok (T28662) do drážky.
  • Namontujte nový snímač tlaku (T28555) a držiak a zaistite skrutku Torx uťahovacím momentom 2 Nm.
    • Neprekračujte uťahovací moment - náprotivok je vyrobený z plastu (PPS)
  • Nasaďte a pripojte kábel zo snímača tlaku k doske zariadenia GIF-61.
    • BP 1 snímač tlaku → slot X31.1
    • BP 2 snímač tlaku → slot X31.2
    • BP 3 snímač tlaku → slot X 31.3
  • Znovu nainštalujte odstránené káblové zväzky alebo ich vymeňte za nové.
  • Sklopte prednú časť a zaistite 2x skrutky Torx.

Overiť kalibrácia

POZOR - nebezpečenstvo nesprávnej kalibrácie!

Nesprávna kalibrácia môže spôsobiť poruchu zariadenia. To je dôvod, prečo:

  • Overiť kalibrácia
  • Zapojte sieťovú zástrčku a zapnite hlavný vypínač (QS 1).
  • Uistite sa, že zariadenie je bez tlaku. Tlak zobrazený manometrom musí byť 0,0 (+0,3) bar.
  • Vyberte položky [Zobraziť] > [Skutočné Hodnoty] > [Tlak v systéme].
    • Systémový tlak by mal ukazovať 0,0 (± 0,1) bar.
    • Ak je odchýlka > 0,1 baru, snímače tlaku musia byť kalibrované.

Kalibrácia snímača tlaku

V prípade väčších lineárnych chýb je možné kalibrovať jednotlivé snímače tlaku.

POZNÁMKA!

Pre prístup k parametrom nastavte profil používateľa na „udržiavanie“. Kliknite sem...

  • Vyberte položky [Servis] > [Kalibrácia] > [Tlak] > [Snímač tlaku 1 ofset]/[Snímač Tlaku 2 ofset]/[Snímač tlaku 3 Offset].
    • Podľa toho nastavte posun.
  • Zopakujte proces overenia.

Skontrolujte tesnosť a funkcia

  • Zapnutie zariadenia pomocou tlačidla I/O (), skontrolujte tesnosť a funkciu zariadenia.

Vypnúť zariadenie a nainštalovať kryty

  • Vypnúť zariadenie pomocou tlačidla I/O ().
    → Zariadenie sa vypne a v prípade potreby sa ochladí a bez tlaku.
  • Vypnúť hlavný vypínač (QS 1).
  • Znova pripevnite kryty zo zariadenia (→Otvorte zariadenie).
