T28959, T28960: Chladiaci ventil 2
účel
Výmena hydraulických častí chladiaceho ventilu 2 (KV 2)
kvalifikácia
Odborný personál
Materiál
| Poz. | Označenie | Položky | Spočítať | |
| T28959 | T28960 | |||
| 01 | Kolben | T28524 | - | 1 |
| 02 | Puzdrá | T28847 | 1 | 1 |
| 03 | Zdvíhacie tesnenie 4x10x4.2 (zmontované) | T21756 | 1 | 1 |
| 04 | disk 12x2,5 (zmontovaný) | T28865 | 1 | 1 |
| 05 | Bezpečnostný krúžok 13x1 (zmontovaný) | B1255126 | 1 | 1 |
| 06 | Valcový čap 6x30 (zmontovaný) | B1306553 | 1 | 1 |
| 07 | O-krúžok FPM 24x2 (voliteľné) | T28658 | - | - |
Požadovaný materiál
- Skrutkovač Torx veľkosť 20
- otvorený kľúč, veľkosť 10
postup
POZOR!
Práca so zariadením vyžaduje znalosť bezpečnostných pokynov a krátky návod. To je dôvod, prečo:
Pred začatím akejkoľvek práce si pozorne prečítajte bezpečnostné pokyny a krátky návod. Základnou požiadavkou na bezpečnú prácu je dodržiavanie všetkých bezpečnostných pokynov a starostlivé konanie kvalifikovaného odborného personálu, aby sa predišlo úrazom spôsobeným zranením a škodami na majetku.
ochladiť a vyprázdniť zariadenie
- Na základnej obrazovke klepnite na funkčné tlačidlo (
). - Na základnej obrazovke klepnite na funkčné tlačidlo (
).
→ Pred vypnutím zariadenie vychladne a vyprázdni formu.
Skontrolujte tlak a vypnite zariadenie
- Vyberte položky [Zobraziť] > [Skutočné Hodnoty] > [Systémový Tlak].
→ Systémový tlak musí zobrazovať 0,0 (± 0,1) bar. - Tlak zobrazený manometrom musí byť 0,0 (+0,3) bar.
- Vypnúť hlavný vypínač (QS 1), vytiahnite zástrčku.
Odstráňte kryty
- Odstráňte kryty zo zariadenia (→Otvorte zariadenie).
Swap
- Uvoľnite skrutky krokových motorov pripevnené k puzdru.
- Otočte krokový motor, mierne ho vytiahnite a posuňte ho zo spojky.
- Odstráňte potrubie (chladič KV 2 ↔).
- Pred úplným odstránením odstráňte montážne svorky a najskôr odstráňte potrubie na boku chladiča.

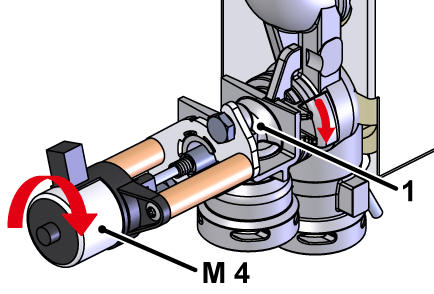

- Otočte puzdro (①), kým sa bajonetový zámok neuvoľní. Potom odstráňte puzdro s tesnením vrátane piestnej tyče.
Únik v dôsledku nesprávnej inštalácie!
Nesprávna inštalácia O-krúžku ho môže poškodiť a viesť k úniku. Preto:
- Uistite sa, že je O-krúžok správne nainštalovaný.
- Pre T28959: Vyčistite piest a tyč.
- Pre T28960: Použite nový piest.

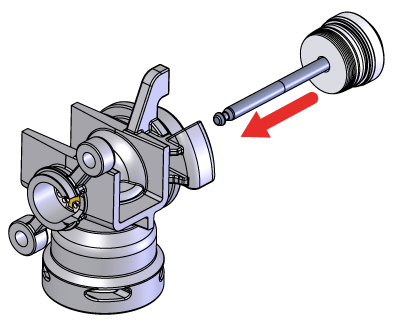

- Pomocou piestu jemne vytlačte montážnu tyč a posuňte piest úplne dovnútra (obr.).
- Montážna tyč už nie je potrebná.
- Namontujte puzdro s tesnením a piestnou tyčou otáčaním pomocou zástrčky (bajonetový zámok).
- Skontrolujte opotrebenie O-krúžok potrubia av prípade potreby ho vymeňte.
- Nainštalujte potrubie (chladič KV 2 ↔) a zaistite pomocou montážnych svoriek.
- Nasaďte krokový motor, otočte ho do koncovej polohy a zaistite ho montážnymi skrutkami.
Skontrolujte tesnosť a funkcia
- Pripojte napájaciu zástrčku a zapnite hlavný vypínač (QS 1).
POZNÁMKA!
Nastavte profil používateľa na „udržiavanie“ pre prístup k parametrom. kliknite sem...
- Vyberte položku [Servis] > [Parametre] > [Krokové Motory] > [Krokový Motor 2] > [Polohovanie KV 2].
- Zmeňte polohu a skontrolujte, či sa krokový motor vrátane piestu pohybuje alebo nie:
- 0% = uzavretý ventil
- 100% = otvorený ventil
-
Zapnutie zariadenia pomocou tlačidla I/O (
), skontrolujte tesnosť a funkciu zariadenia.
Vypnúť zariadenie a nainštalovať kryty
-
Vypnúť zariadenie pomocou tlačidla I/O ().
→ Zariadenie sa vypne a v prípade potreby sa ochladí a bez tlaku. - Vypnúť hlavný vypínač (QS 1).
- Znova pripevnite kryty zo zariadenia (→Otvorte zariadenie).
