syfte

Byte av kylventil 2 (M 4)

kvalifikation

Fackkunnig personlig

Material

Pos.BeteckningObjektRäkna
01linjär stegmotor med konsolT288671

Nödvändigt material

  • Skiftnyckel, SW 10

tillvägagångssätt

OBSERVERA!

Att arbeta med aggregatet kräver kunskap om säkerhetsinstruktioner och snabbanvisning. Det är därför:

Läs säkerhetsinstruktionerna och snabbanvisningen noggrant innan du påbörjar något arbete. Grundkravet för säkert arbete är efterlevnad av alla säkerhetsinstruktioner och noggranna åtgärder av kvalificerad fackkunnig personal för att förhindra olyckor med personskador och egendomsskador.

Kyl ner och töm aggregatet

  • På grundbildskärmen trycker du på funktionsknappen ().
  • På grundbildskärmen trycker du på funktionsknappen ().
    → Aggregatet svalnar och tömmer formen innan den stängs av.

Stäng av instrumentet och ta bort locken

  • Slå av huvudbrytaren (QS 1), dra ut strömkontakten.
  • Ta bort locken från aggregatet (Öppna aggregat→).

Byt

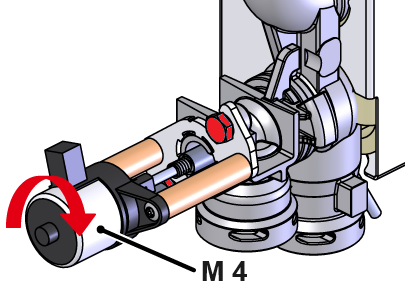

  • Ta bort kabeln till kylventilen (M 4)
  • Ta bort skruvarna som håller kylventilen till Höljen två gånger.
  • Vrid stegmotorn, dra ut den något och flytta den ur kopplingen.
  • Sätt i den nya stegmotorn, vrid den till ändläget och säkra den med de två skruvarna.
  • Anslut kabeln till Kylventil

Kontrollera funktion

  • Anslut nätkontakten och slå på huvudbrytaren (QS 1).

ANMÄRKNING!

Ställ in användarprofilen på ”Underhåll” för att komma åt parametrar. Klicka här...

  • Välj [Service] > [Parametrar] > [Stegmotorer] > [Stegmotor 2] > [KV2 Positionering]
  • Ändra läge och kontrollera om stegmotorn inklusive kolven rör sig eller inte:
    • 0% = ventil stängd
    • 100% = öppnad ventil
  • Starta aggregatet med I/O-knappen (), kontrollera enhetens täthet och funktion.

Stäng av instrumentet och installera omslag

  • Stäng av instrumentet med I/O-knappen ().
    → Aggregatet stängs av och kyls vid behov och tryckfri.
  • Slå av huvudbrytaren (QS 1).
  • Sätt tillbaka locken från aggregatet (→Öppna aggregat).
