syfte

Eftermontering av anslutning för larm och extern styrning ZB

kvalifikation

fackkunnig personal

Material

Pos.BeteckningObjektRäkna
01X25/X26 kabel, 0,26 mT28732-11
02M3x12-Torx skruvB19834072
03M3 sexkantig mutterB18746592
04kabel 'E.B.', 6 mT24562-11
05typskyltT192773

Nödvändigt material

  • Torx skruvmejsel, size 20
  • Ringnyckel, storlek 5.5

tillvägagångssätt

OBSERVERA!

Att arbeta med aggregatet kräver kunskap om säkerhetsinstruktioner och snabbanvisning. Det är därför:

Läs säkerhetsinstruktionerna och snabbanvisningen noggrant innan du påbörjar något arbete. Grundkravet för säkert arbete är efterlevnad av alla säkerhetsinstruktioner och noggranna åtgärder av kvalificerad fackkunnig personal för att förhindra olyckor med personskador och egendomsskador.

Avkylning och stäng av

  • På grundbildskärmen trycker du på funktionsknappen ().
    → Aggregatet svalnar tills temperaturen är lägre än avkylningstemperaturen. Aggregatet stängs sedan av.

  • Slå av huvudbrytaren (QS 1), dra ut strömkontakten.

Öppen front

  • Öppna ytterdörren och vik framsidan helt nedåt genom att lossa de två Torx-skruvarna.

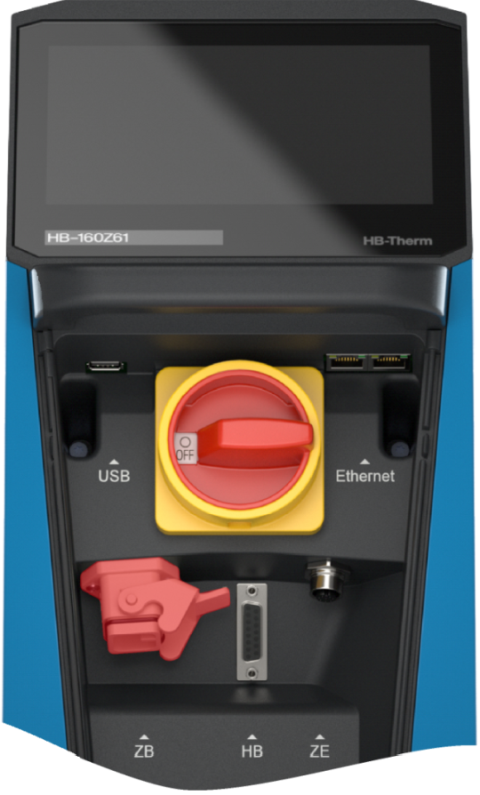

  • Ta bort blindkontakten vid lämplig anslutning av tilläggsutrustningen ”ZB”.
    • Blindpluggar behövs inte längre.

Eftermontering

  • Pressa ihop monteringsremmarna (①) och ta bort kabelhöljet (②).
  • För X25/X26-kabeln genom öppningen, EB, framtill och skruva fast den.
    • Sätt i ytterskruven först, sedan den inre skruven och dra sedan åt med monteringsmuttrarna.
  • Dra X25/X26-kabeln till GIF-61-aggregatskortet och anslut.
    • 5-stifts kontakt → X25-kortplats
    • 3-polig kontakt → X26-kortplats
  • Sätt i kabelhöljet (②) i lämpliga urtag.
    • Se till att monteringsklämmorna (①) är låsta på plats.

Stäng fronten

  • Vik upp framsidan och säkra 2x Torx skruvar.

Kontrollera funktion

  • Anslut nätkontakten och slå på huvudbrytaren (QS 1).
    • Enhetsinitialiseringen startar och känner automatiskt igen tilläggsutrustningen 'E.B.'
  • Kontrollera om tilläggsutrustningen kändes igen under initialiseringen av enheten. Om du trycker på statusfältet () öppnas informationssystemet. Informationssystemet visar allmän aggregatinformation och tillgänglig hjälputrustning.
    • Om så inte är fallet, kontrollera alla plugganslutningar igen och starta om aggregatet.

slå av

  • Slå av huvudbrytaren (QS 1).
