tarkoitus

Tuulettimen vaihto 12 V (EV 1)

pätevyys

ammattihenkilöstö

Materiaali

Pos.KuvausKohteitaKreivi
0112 V tuulettimen, 0,6 mT287381

Vaadittu materiaali

  • Torx-ruuvimeisseli, koko 20

menettely

HUOMIO!

Työskentely laitteen kanssa edellyttää turvallisuusohjeiden ja pikaoppaan tuntemusta. Siksi:

Lue turvallisuusohjeet ja pikaohje huolellisesti ennen työn aloittamista. Turvallisen työn perusedellytys on kaikkien turvallisuusohjeiden noudattaminen ja pätevän ammattihenkilöstön huolellinen toiminta henkilö- ja omaisuusvahinkojen aiheuttamien onnettomuuksien estämiseksi.

Jäähdytys ja sammuta laite

  • Napauta perusnäytössä toimintopainiketta ().
    → Laite jäähtyy, kunnes lämpötila on alhaisempi kuin jäähdytyslämpötila. Tämän jälkeen laite sammuu.

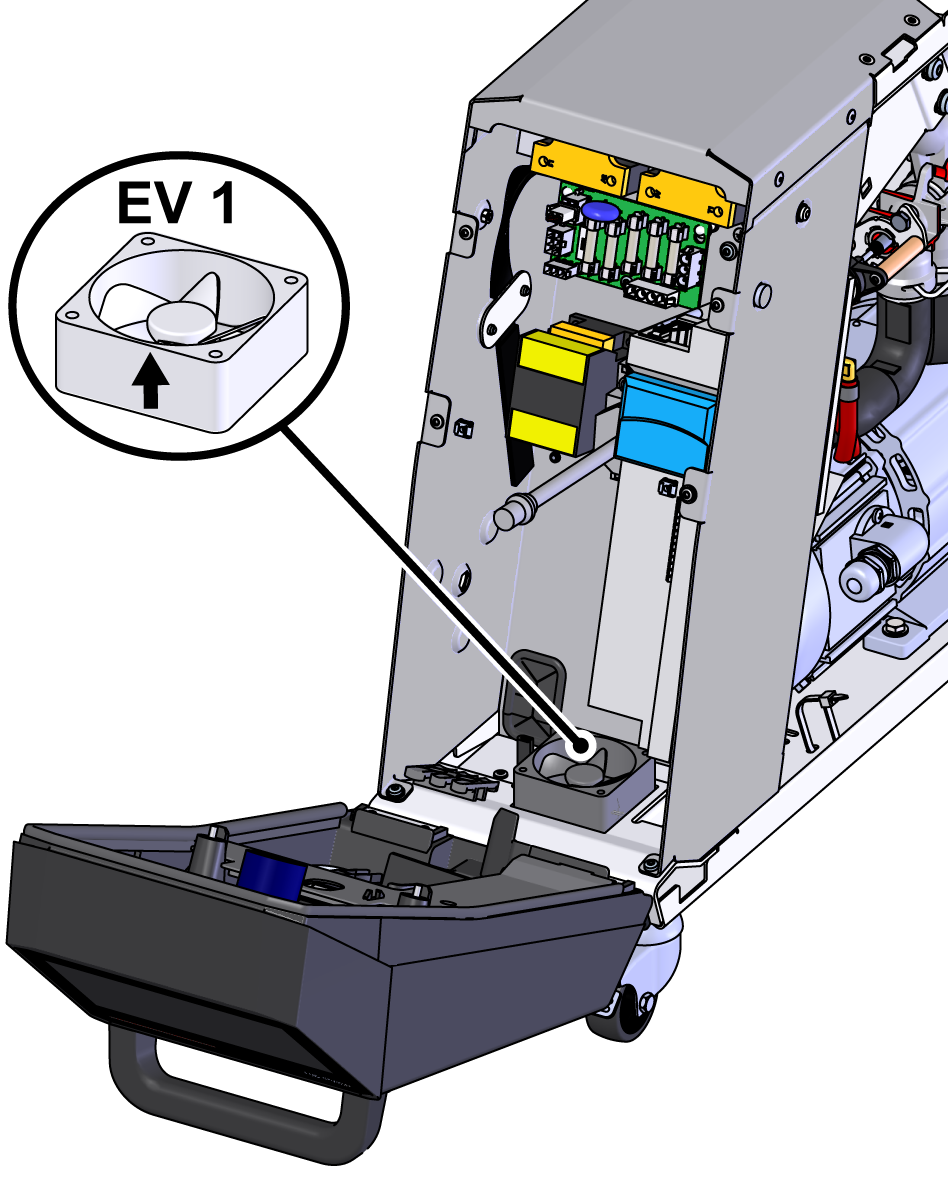

Avoin etuosa

  • Avaa etuovi ja taita etuosa kokonaan alas löysäämällä kaksi Torx-ruuvia.
  • Irrota sähkökotelon suojakansi irrottamalla Torx-ruuvit.

Vaihda

HUOMAUTUS!

Kun vaihdat tuulettimen, on suositeltavaa puhdistaa myös laitteen pohjassa oleva ilmansuodatinmatto (T29407, T28733) ja vaihtaa se tarvittaessa. Klikkaa tästä...

  • Irrota GIF-61-laitekortin X24-liitin ja poista se kokonaan.
  • Irrota tuulettimen
    • Huomaa, että tuulettimen kiinnitysruuveja ei ole. Tuuletin on kiinnitetty vain sähkökoteloon suojakannen kautta.
  • Asenna uusi tuulettimen.
    • Varmista, että ilmavirta on suunnattu laitteen sisäpuolelle (katso tuulettimen kotelon nuoli).
  • Reititä X24-liitin GIF-61-laitekorttiin ja muodosta yhteys.

kiinni etuosa

  • Asenna suojakansi sähkökotelon ympärille ja kiinnitä Torx-ruuveilla.
  • Taita etuosa ylös ja kiinnitä 2x Torx-ruuvit.

käynnistä laite ja tarkista toiminto

  • Käynnistä laite päälle I/O-painikkeella (), tarkista laitteen tiiviys ja toiminto.
  • Vaihdetun komponentin huoltoväli nollaus (→ Huolto aikataulu).

Sammuta laitteen

  • Sammuta laitteen virta I/O-painikkeella ().
    → Laite sammuu ja tarvittaessa jäähdytetään ja paineeton.
  • Sammuta pääkatkaisin (QS 1).
