T28645-X : Pompe de remplissage
objectif
Remplacement de la pompe de remplissage SAP 20 bar, 120 VAC (M 2)
qualification
Personal especializado
matières
| Pos. | Désignation | Article | nombre | |
| T28645-1 | T28645-2 | |||
| 01 | pompe de remplissage 20 bar, 120 VAC | T28661 | 1 | 1 |
| 02 | Support pour HB-100*ZL (assemblé) | T28849 | 1 | - |
| 03 | Support pour HB-140/160 (assemblé) | T28648 | - | 1 |
| 04 | Sac de retenue (assemblé) | T28652 | 2 | 2 |
| 05 | insert fileté (assemblé) | T21582 | 2 | 2 |
| 06 | Vis Torx M4x6 (assemblée) | B1983547 | 2 | 2 |
| 07 | embout pour tuyau incliné (assemblé) | T28660 | 1 | 1 |
Matériau requis
- Tournevis Torx taille 20
- Tournevis à fente
procédure
ATTENTION !
L'utilisation de l'appareil nécessite la connaissance des consignes de sécurité et du guide de démarrage rapide. C'est pourquoi :
Lisez attentivement les consignes de sécurité et le guide de démarrage rapide avant de commencer tout travail. La condition de base pour travailler en toute sécurité est le respect de toutes les consignes de sécurité et l'action prudente d'un personnel spécialisé qualifié afin de prévenir les accidents impliquant des blessures corporelles et des dommages matériels.
Refroidissez et videz l'appareil
- Sur l'écran de base, appuyez sur le bouton de fonction (
). - Sur l'écran de base, appuyez sur le bouton de fonction (
).
→ L'appareil refroidit et vide le moule avant de l'éteindre.
Vérifiez la pression et éteignez l'appareil
- Sélectionnez [Affichage] > [Valeurs réelles] > [Pression du système].
→ La pression du système doit afficher 0,0 (±0,1) bar. - La pression indiquée par le manomètre doit être de 0,0 (+0,3) bar.
- Arrêter l'interrupteur principal (QS 1), débrancher le connecteur réseau.
- Retirez les capots de l'appareil (→ Ouvrez l'appareil).
Remplacement de la pompe de remplissage
- Retirez la vis de montage de la pompe de remplissage à l'aide du support.
- Retirez le câble de connexion de la pompe de remplissage.
- Relâchez les colliers de serrage et retirez les tuyaux en silicone de la pompe de remplissage.
REMARQUEZ !
Assurez-vous que les bouchons et les tuyaux flexibles en silicone sont propres et exempts de contaminants. Si nécessaire, remplacez le tuyau en silicone endommagé (disponible en option).
- Installez des tuyaux flexibles en silicone sur la nouvelle pompe de remplissage.
- Branchez le câble de connexion à la pompe de remplissage.
- Fixez la pompe de remplissage à l'aide du support à la position appropriée à l'aide de la vis et de la rondelle.

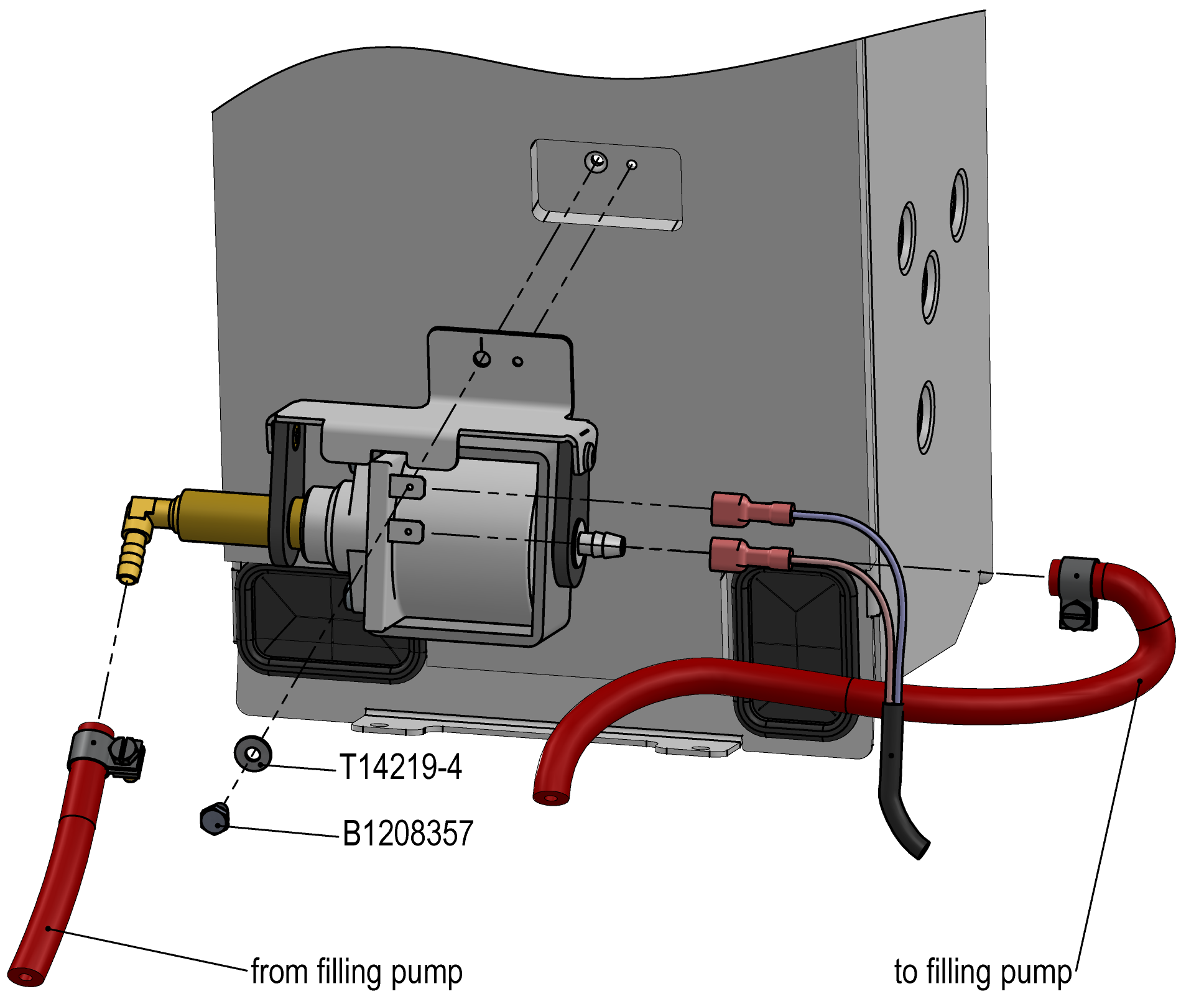

HB-100Z61*ZL (T28645-1)

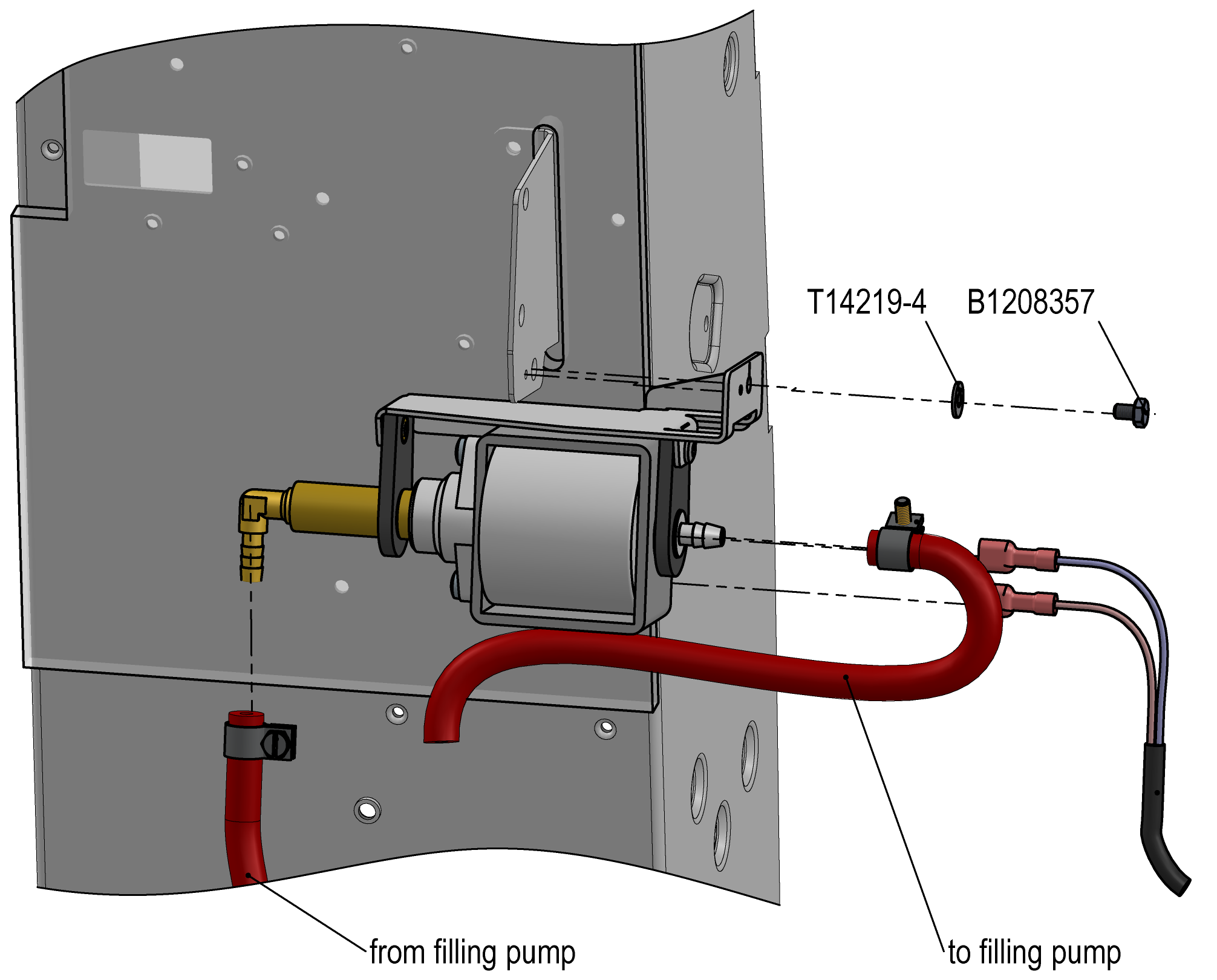

HB-140/160Z61 (T28645-2)
Vérifiez l'étanchéité et le fonctionnement
- Brancher le connecteur réseau et l'interrupteur pour allumer l'interrupteur principal (QS 1).
-
Allumer l'appareil à l'aide du bouton E/S (
), vérifier l'étanchéité et le fonctionnement de l'appareil.
Mettre l'appareil dO'arrêt et installer les capots
-
Mettre l'appareil darrest à l'aide du bouton I/O ().
→ L'appareil s'éteint et, si nécessaire, est refroidi et sans pression. - Arrêter l'interrupteur principal (QS 1).
- Reconnectez les capots de l'appareil (→ Ouvrez l'appareil).
