T29216 : alarme et commande externe
objectif
Modernisation de la connexion pour l'alarme et la commande externe ZB
qualification
personnel spécialisé
matières
| Pos. | Désignation | Article | nombre |
| 01 | câble X25/X26, 0,26 m | T28732-1 | 1 |
| 02 | Vis M3x12-Torx | B1983407 | 2 |
| 03 | Écrou écrou hexagonal M3 | B1874659 | 2 |
| 04 | câble « E.B. », 6 m | T24562-1 | 1 |
| 05 | plaque signalétique | T19277 | 3 |
Matériau requis
- Tournevis Torx, taille 20
- Clé à anneaux, taille 5.5
procédure
ATTENTION !
L'utilisation de l'appareil nécessite la connaissance des consignes de sécurité et du guide de démarrage rapide. C'est pourquoi :
Lisez attentivement les consignes de sécurité et le guide de démarrage rapide avant de commencer tout travail. La condition de base pour travailler en toute sécurité est le respect de toutes les consignes de sécurité et l'action prudente d'un personnel spécialisé qualifié afin de prévenir les accidents impliquant des blessures corporelles et des dommages matériels.
Refroidissez et éteignez
- Sur l'écran de base, appuyez sur le bouton de fonction (
).
→ L'appareil refroidit jusqu'à ce que la température soit inférieure à la température de refroidissement. L'appareil s'éteint ensuite.
- Arrêter l'interrupteur principal (QS 1), débrancher le connecteur réseau.

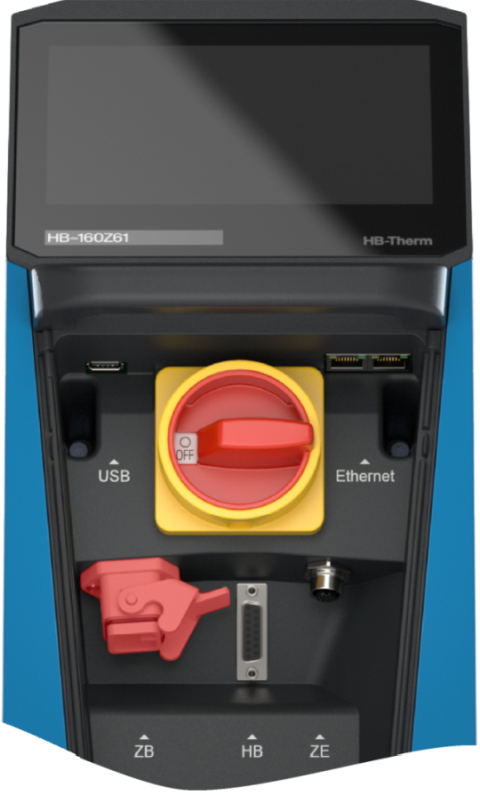

Façade ouverte
- Ouvrez la porte avant et rabattez complètement la façade vers le bas en desserrant les deux vis Torx.

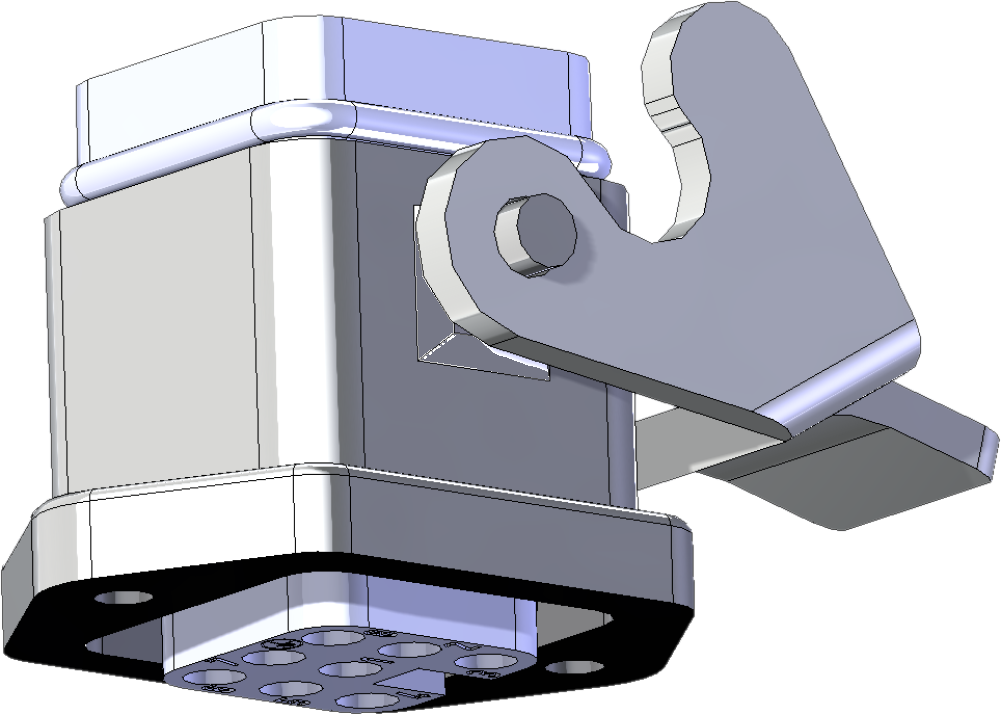

- Retirez le bouchon à la connexion appropriée de l'équipement optionnel « ZB ».
- Les bouchons aveugles ne sont plus nécessaires.
Rétrofit
- Pressez les sangles de fixation (①) ensemble et retirez le cache-câble (②).
- Passez le câble X25/X26 par l'ouverture, par exemple, située à l'avant et vissez-le fermement.
- Insérez d'abord la vis extérieure, puis la vis intérieure, puis serrez avec les écrous de fixation.
- Acheminez le câble X25/X26 vers la carte d'appareils GIF-61 et connectez-le.
- Connecteur à 5 broches → connecteur X25
- Connecteur 3 pôles → connecteur X26
- Insérez le cache-câble (②) dans les évidements appropriés.
- Assurez-vous que les clips de fixation (①) sont bien en place.
Fermer le devant
- Repliez l'avant et fixez 2 vis Torx.
Fonction de vérification
- Brancher le connecteur réseau et l'interrupteur pour allumer l'interrupteur principal (QS 1).
- L'initialisation de l'appareil démarre et reconnaît automatiquement l'équipement optionnel « E.B. »
- Vérifiez si l'équipement optionnel a été reconnu lors de l'initialisation de l'appareil. Appuyez sur le champ d'état (
) pour ouvrir le système d'informations. Le système d'information affiche les informations générales sur l'appareil et les équipements auxiliaires disponibles.- Si ce n'est pas le cas, vérifiez à nouveau toutes les connexions et redémarrez l'appareil.
arrêter
- Arrêter l'interrupteur principal (QS 1).
