Nyomásérzékelő csere (BP 1, BP 2, BP 3)

képesítés

Szakszemélyzetet

Anyag

Pos.MegnevezésTételekgróf
01Nyomásérzékelő 0-25 barT25305-X1
02O-gyűrű FPM 7,5x2 (opcionális)T286621

Szükséges anyag

  • Torx csavarhúzó mérete 20
  • kábelkötegelő

eljárásmód

FIGYELEM!

A készülékkel való munkavégzéshez ismerni kell a biztonsági utasításokat és a rövid leírást. Ezért:

A munka megkezdése előtt figyelmesen olvassa el a biztonsági utasításokat és a rövid leírást. A biztonságos munkavégzés alapvető követelménye az összes biztonsági utasítás betartása és a szakképzett szakszemélyzet gondos intézkedése a személyi sérüléssel és anyagi károkkal járó balesetek megelőzése érdekében.

A készülék lehűtése és ürítése

  • A kezdőképernyőn érintse meg a funció gombot ().
  • A kezdőképernyőn érintse meg a funció gombot ().
    → A készülék lehűti és kiüríti a formát, mielőtt kikapcsolja.

Ellenőrizze a nyomást és kapcsolja ki a készüléket

  • Válassza a [Megjelenítés] > [Tényleges értékek] > [Rendszernyomás] lehetőséget.
    → A rendszer nyomása kijelzése 0.0 (±0.1) bar.
  • A nyomásmérő által jelzett nyomásnak 0,0 (+0,3) barnak kell lennie.

  • A főkapcsoló kikapcsolása (QS 1), húzza ki a hálózati csatlakozót.

Távolítsa el a fedeleket és nyissa ki az elejét

  • Távolítsa el a fedeleket a készülékről (→Nyissa meg a készüléket).
  • Nyissa ki a bejárati ajtót, és hajtsa le teljesen az elejét a két Torx csavar meglazításával.

Csere

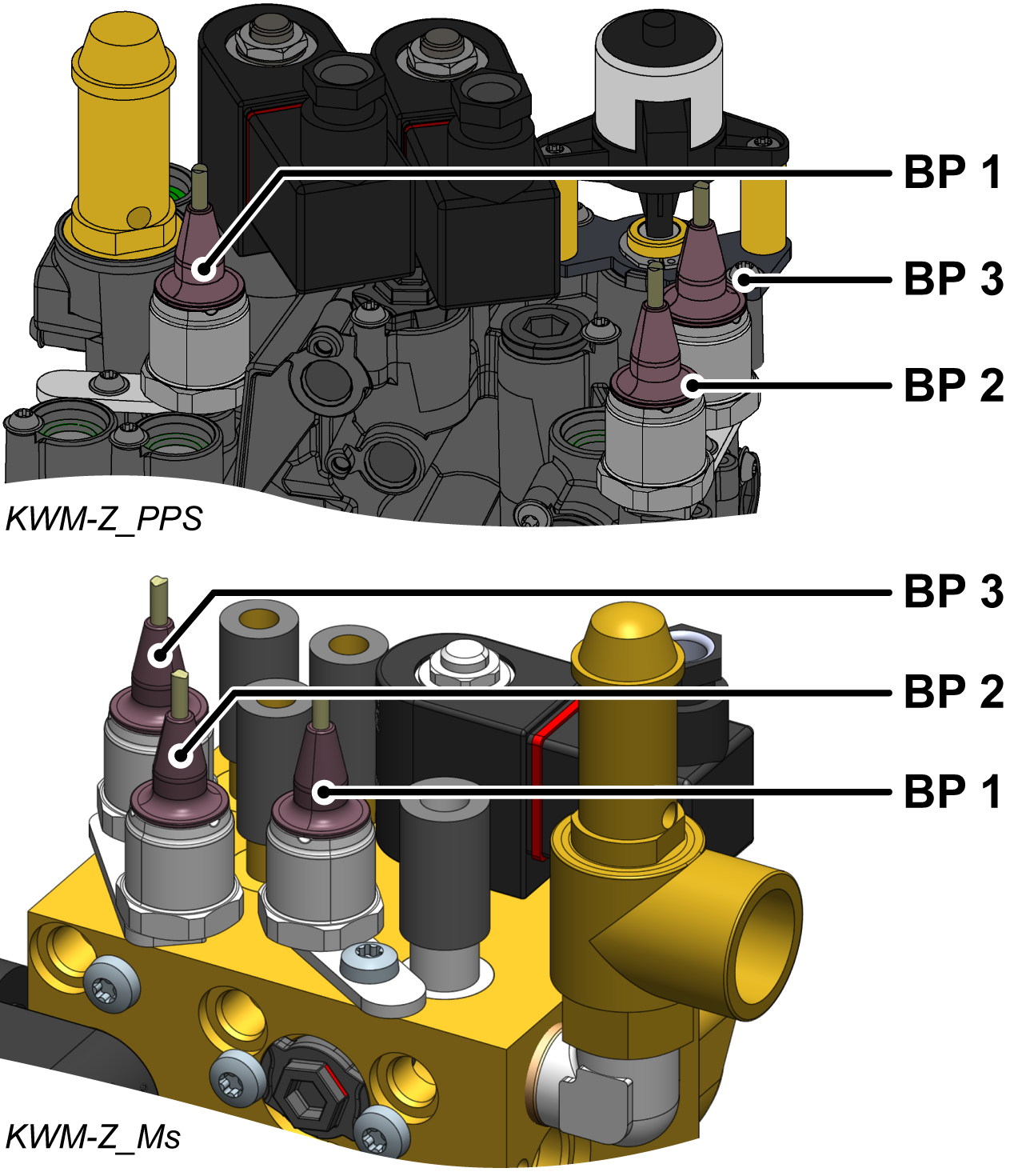

  • Távolítsa el a nyomásérzékelő kábelét (BP 1, BP 2, BP 3) a GIF-61 készüléktábláról, és távolítsa el teljesen a kábelt.
    • BP 1 nyomásérzékelő → slot X31.1
    • BP 2 nyomásérzékelő → slot X31.2
    • BP 3 nyomásérzékelő → X 31.3 nyílás
  • Távolítsa el a Torx csavart és távolítsa el a szerelőlapot.
  • Távolítsa el a nyomásérzékelőt.
  • Tisztítsa meg a nyomásérzékelő telepítési helyét, különösen az O-gyűrű hornyát.
  • Helyezze be az új O-gyűrűt (T28662) a horonyba.
  • Szereljen be egy új nyomásérzékelőt (T28555) és tartót, és rögzítse a Torx csavart 2 Nm meghúzási nyomatékkal.
    • Ne lépje túl a meghúzási nyomatékot — a párja műanyagból (PPS) készül
  • Vezesse és csatlakoztassa a kábelt a nyomásérzékelőtől a GIF-61 készülékkártyához.
    • BP 1 nyomásérzékelő → slot X31.1
    • BP 2 nyomásérzékelő → slot X31.2
    • BP 3 nyomásérzékelő → X 31.3 nyílás
  • Helyezze vissza az eltávolított kábelkötegeket, vagy cserélje ki őket újakra.
  • Hajtsa fel az elejét és rögzítse a 2x Torx csavarokat.

Ellenőrizze a kalibrálást

FIGYELEM - A helytelen kalibrálás veszélye!

A helytelen kalibrálás a készülék hibás működését okozhatja. Ezért:

  • Ellenőrizze a kalibrálást
  • Csatlakoztassa a hálózati csatlakozót és kapcsolja be a Főkapcsoló bekapcsolását (QS 1).
  • Győződjön meg arról, hogy a készülék nyomásmentes. A nyomásmérő által jelzett nyomásnak 0,0 (+0,3) barnak kell lennie.
  • Válassza a [Megjelenítés] > [Tényleges értékek] > [Rendszernyomás] lehetőséget.
    • A rendszer nyomása 0,0 (±0,1) bar legyen.
    • Ha az eltérés> 0,1 bar, a nyomásérzékelőket kalibrálni kell.

Kalibrálja a nyomásérzékelőt

Nagyobb lineáris hibák esetén az egyes nyomásérzékelők kalibrálhatók.

MEGJEGYZÉS!

Állítsa a felhasználói profilt „Tartásdíj” értékre a paraméterek eléréséhez. Kattintson ide...

  • Válassza a [Szolgáltatás] > [Kalibrálás] > [Nyomás] > [Nyomásérzékelő 1 ofszet]/[Nyomásérzékelő 2 eltolás ]/[Nyomásérzékelő 3 eltolás] lehetőséget.
    • Állítsa be ennek megfelelően az eltolást.
  • Ismételje meg újra az ellenőrzési folyamatot.

Ellenőrizze a tömítettséget és a funciót

  • Kapcsolja be a készüléket az I/O gombbal (), ellenőrizze a készülék tömítettségét és működését.

A készülék kikapcsolása és a fedelek beszerelése

  • A készülék kikapcsolása az I/O gombbal ().
    → A készülék kikapcsol, és ha szükséges, hűtött és nyomásmentes.
  • A főkapcsoló kikapcsolása (QS 1).
  • Csatlakoztassa újra a fedeleket a készülékről (→Nyissa meg a készüléket).
