cél

A töltőszivattyú cseréje SAP 20 bar, 120 VAC (M 2)

képesítés

Szakszemélyzet

Anyag

Pos.MegnevezésTételekgróf
T28645-1T28645-2
01töltőszivattyú 20 bar, 120 VACT2866111
02Hordozó HB-100* ZL-hez (összeszerelt)T288491-
03Hordozó HB-140/160-hoz (összeszerelt)T28648-1
04Tartózsák (összeszerelt)T2865222
05menetes betét (összeszerelt)T2158222
06M4x6 Torx csavar (összeszerelt)B198354722
07Szögletes tömlőfúvóka (összeszerelt)T2866011

Szükséges anyag

  • Torx csavarhúzó mérete 20
  • Réselt csavarhúzó

eljárásmód

FIGYELEM!

A készülékkel való munkavégzéshez ismerni kell a biztonsági utasításokat és a rövid leírást. Ezért:

A munka megkezdése előtt figyelmesen olvassa el a biztonsági utasításokat és a rövid leírást. A biztonságos munkavégzés alapvető követelménye az összes biztonsági utasítás betartása és a szakképzett szakszemélyzet gondos intézkedése a személyi sérüléssel és anyagi károkkal járó balesetek megelőzése érdekében.

A készülék lehűtése és ürítése

  • A kezdőképernyőn érintse meg a funció gombot ().
  • A kezdőképernyőn érintse meg a funció gombot ().
    → A készülék lehűti és kiüríti a formát, mielőtt kikapcsolja.

Ellenőrizze a nyomást és kapcsolja ki a készüléket

  • Válassza a [Megjelenítés] > [Tényleges értékek] > [Rendszernyomás] lehetőséget.
    → A rendszer nyomása kijelzése 0.0 (±0.1) bar.
  • A nyomásmérő által jelzett nyomásnak 0,0 (+0,3) barnak kell lennie.

  • A főkapcsoló kikapcsolása (QS 1), húzza ki a hálózati csatlakozót.
  • Távolítsa el a fedeleket a készülékről (→Nyissa meg a készüléket).

A töltőszivattyú cseréje

  • Távolítsa el a töltőszivattyú rögzítőcsavarját konzollal.
  • Távolítsa el a csatlakozókábelt a töltőszivattyúból.
  • Engedje el a tömlőbilincseket, és távolítsa el a szilikon tömlővezetékeket a töltőszivattyúból.

MEGJEGYZÉS!

Győződjön meg arról, hogy a dugók és a szilikon tömlővezetékek tiszták és szennyeződésektől mentesek. Szükség esetén cserélje ki a sérült szilikon tömlőt (opcionálisan kapható).

  • Telepítse a szilikon tömlővezetékeket az új töltőszivattyúra.
  • Csatlakoztassa a csatlakozókábelt a töltőszivattyúhoz.
  • Rögzítse a töltőszivattyút tartóval a megfelelő helyzetbe a csavarral és az alátéttel.

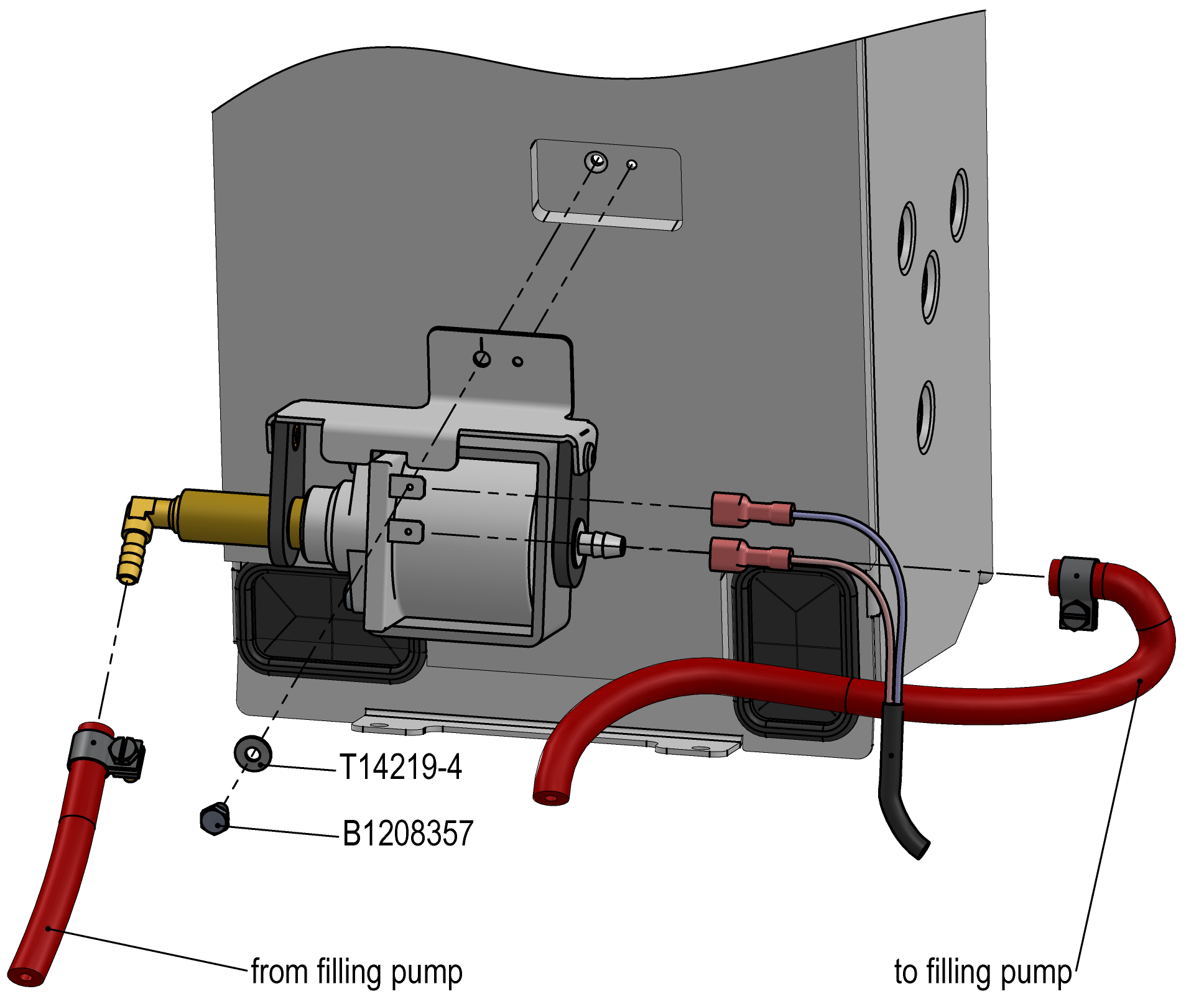

HB-100Z61*ZL (T28645-1)

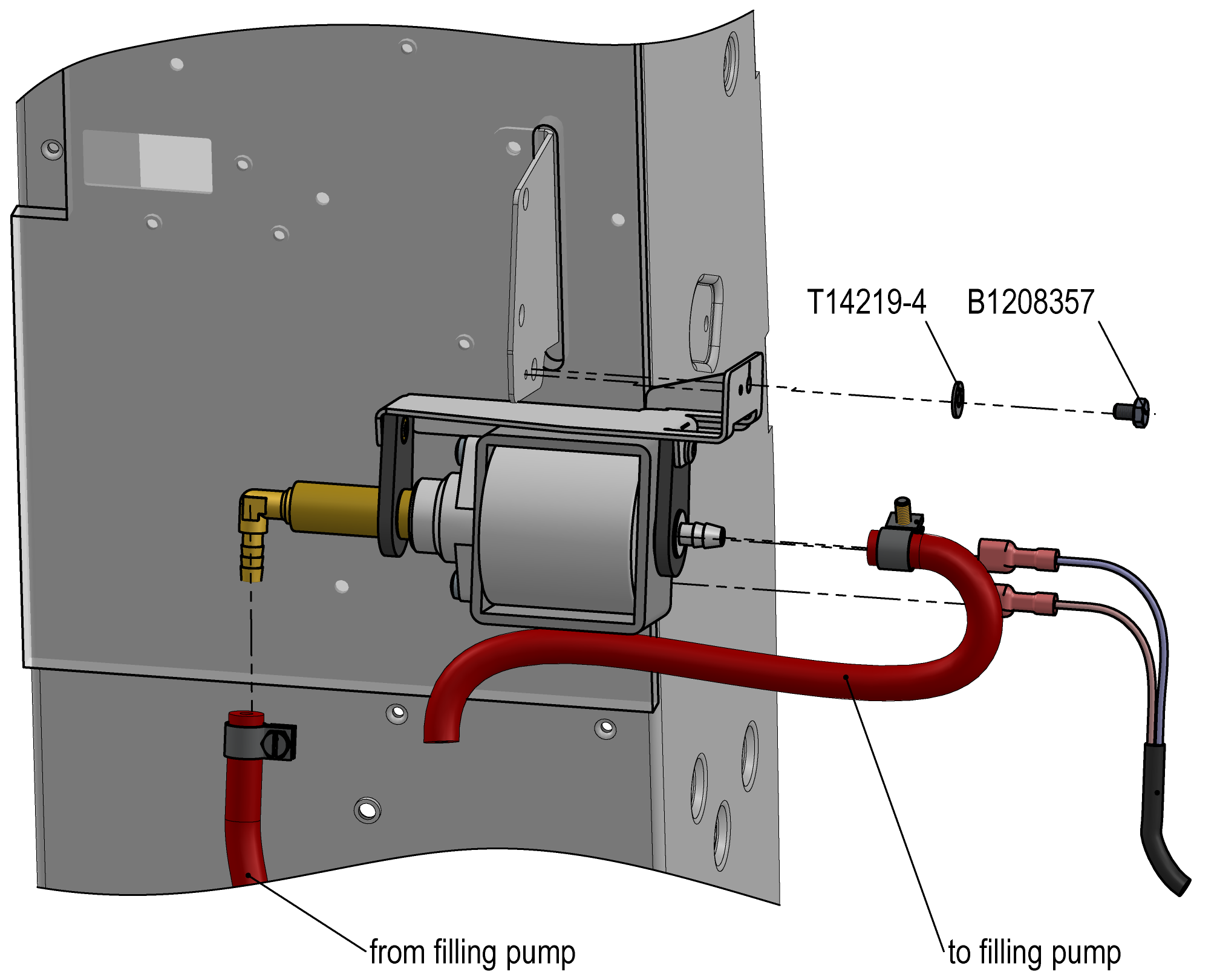

HB-140/160Z61 (T28645-2)

Ellenőrizze a tömítettséget és a funciót

  • Csatlakoztassa a hálózati csatlakozót és kapcsolja be a főkapcsolót (QS 1).
  • Kapcsolja be a készüléket az I/O gombbal (), ellenőrizze a készülék tömítettségét és működését.

A készülék kikapcsolása és a fedelek beszerelése

  • A készülék kikapcsolása az I/O gombbal ().
    → A készülék kikapcsol, és ha szükséges, hűtött és nyomásmentes.
  • A főkapcsoló kikapcsolása (QS 1).
  • Csatlakoztassa újra a fedeleket a készülékről (→Nyissa meg a készüléket).
