propósito

Sustitución del contactor eléctrico (KM 1)

cualificación

Electricistas

Material

Pos.DenominaciónArtículosContar
T24426T24427T24683
01

Schütz K3-10, 24 VAC

T244261--
02

Schütz K3-18, 24 VAC

T24427-1-
03

Schütz K3-32, 24 VAC

T24683--1

Material necesario

  • Destornillador Torx tamaño 20
  • Destornillador de cabeza plana, tamaño 3

procedimiento

¡ATENCIÓN!

Para trabajar con el equipo es necesario conocer las instrucciones de seguridad y el breve manual de instrucciones. Por eso:

Lea atentamente las instrucciones de seguridad y la breve manual de instrucciones antes de empezar cualquier trabajo. El requisito básico para un trabajo seguro es el cumplimiento de todas las instrucciones de seguridad y la acción cuidadosa por parte de personal especializado calificado para evitar accidentes que impliquen lesiones personales y daños a la propiedad.

enfriamiento y apagado del equipo

  • En la pantalla básica, toca el botón de funcion ().
    → El equipo se enfría hasta que la temperatura sea inferior a la temperatura de enfriamiento. A continuación, el equipo se apaga.

  • Al desconectar el interruptor principal (QS 1), desconectar el cable de alimentación.

Parte delantera abierta

  • Abra la puerta delantera y pliegue la parte delantera completamente hacia abajo aflojando los dos tornillos Torx.
  • Retire la cubierta protectora de la carcasa eléctrica quitando los tornillos Torx.

Intercambio

  • Asegúrese de que todas las marcas de los cables sean fáciles de leer.

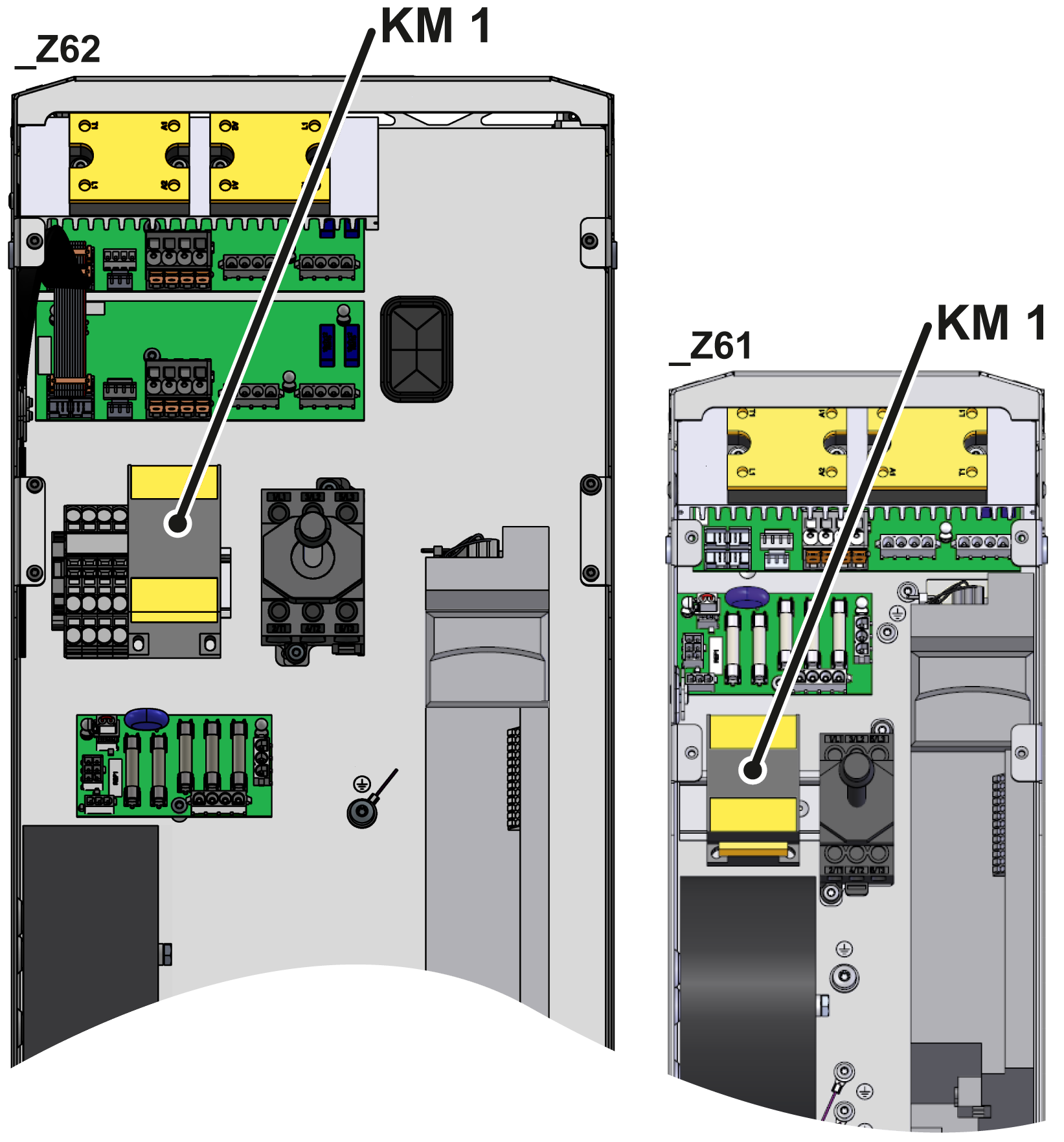

  • Todos los cables de los terminales del contactor KM_1.
  • Extraiga el protector de la barra del sombrero.
    • Suelte el cierre de la parte inferior del contactor con un destornillador plano.
    • Tras soltarlo, incline ligeramente el contactor y levántelo de la barra del sombrero.
  • Compruebe si el nuevo contactor es adecuado para el uso previsto (compárese las especificaciones técnicas).
  • Instale un nuevo contactor en la barra del sombrero.
    • Hold el protector de manera que la cerradura quede orientada hacia abajo. A continuación, colóquelo en la barra del sombrero y presione hacia abajo hasta que oiga un «clic».
    • Asegúrese de que el contactor esté colocado firme y correctamente en la barra del sombrero.
  • Conecte el cable a los terminales correctos de acuerdo con el diagrama eléctrico (diagrama eléctrico, haga clic aquí... ).
    • Asegúrese de que ningún aislamiento del cable esté atascado y de que el contacto del cable sea plano en la cámara de conexión correcta.
    • Apriete las conexiones de los cables con un par de 10 Nm.
  • Realice una prueba visual y de tracción.
    • Asegúrese de que todas las conexiones de los cables estén bien ajustadas y fabricadas correctamente de acuerdo con el esquema eléctrico.

cerrar la parte delantera

  • Instale la cubierta protectora alrededor de la carcasa eléctrica y asegúrela con tornillos Torx.
  • Dobla la parte delantera y fija 2 tornillos Torx.

Compruebe la funcion

  • Conecte el cable de alimentación y encienda el interruptor principal (QS 1).
  • Encender el equipo con el botón de E/S (), comprobar la estanqueidad y el funcionamiento del equipo.
  • Apague el aparato con el botón de E/S ().
    → El equipo se apaga y, si es necesario, queda refrigerado y despresurizado.
  • Desconectar el interruptor principal (QS 1).
