účel

Výmena dosky napájacieho zdroja PSU-61 (A 14)

kvalifikácia

Odborný personál

Materiál

Poz.
Označenie
Položky
Spočítať
T28954
01Doska napájania PSU-61T285541
02Konektor mostíka X215 (predvoľba napätia)T216081

Požadovaný materiál

  • Skrutkovač Torx veľkosť 20

postup

POZOR!

Práca so zariadením vyžaduje znalosť bezpečnostných pokynov a krátky návod. To je dôvod, prečo:

Pred začatím akejkoľvek práce si pozorne prečítajte bezpečnostné pokyny a krátky návod. Základnou požiadavkou na bezpečnú prácu je dodržiavanie všetkých bezpečnostných pokynov a starostlivé konanie kvalifikovaného odborného personálu, aby sa predišlo úrazom spôsobeným zranením a škodami na majetku.

ochladiť a vypnúť zariadenie

  • Na základnej obrazovke klepnite na funkčné tlačidlo ().
    → Zariadenie sa ochladzuje, kým teplota nie je nižšia ako ochladzovacia teplota. Potom sa zariadenie vypne.

  • Vypnúť hlavný vypínač (QS 1), vytiahnite zástrčku.

Otvorte prednú časť

  • Otvorte predné dvere a úplne sklopte prednú časť nadol uvoľnením dvoch skrutiek Torx.
  • Odstráňte ochranný kryt v elektrickom kryte odstránením skrutiek Torx.

Swap

  • Odstráňte všetky konektory z dosky napájania.
  • Odstráňte montážnu skrutku a vyberte dosku napájania z držiaka, aby ste ju odstránili.
  • Preneste poistky (FU 1, FU 2,...) na novú dosku napájania.
  • Nainštalujte novú dosku s napájaním a zaistite ju montážnou skrutkou.
  • Skontrolujte sieťové napätie (→ Špecifikácia typový štítok).

POZOR - nebezpečenstvo nesprávneho pripojenia!

Nesprávny predvoľba napätia alebo nesprávne pripojenia môžu zariadenie poškodiť. To je dôvod, prečo:

  • Uistite sa, že voľba napätia a pripojenia sú správne.

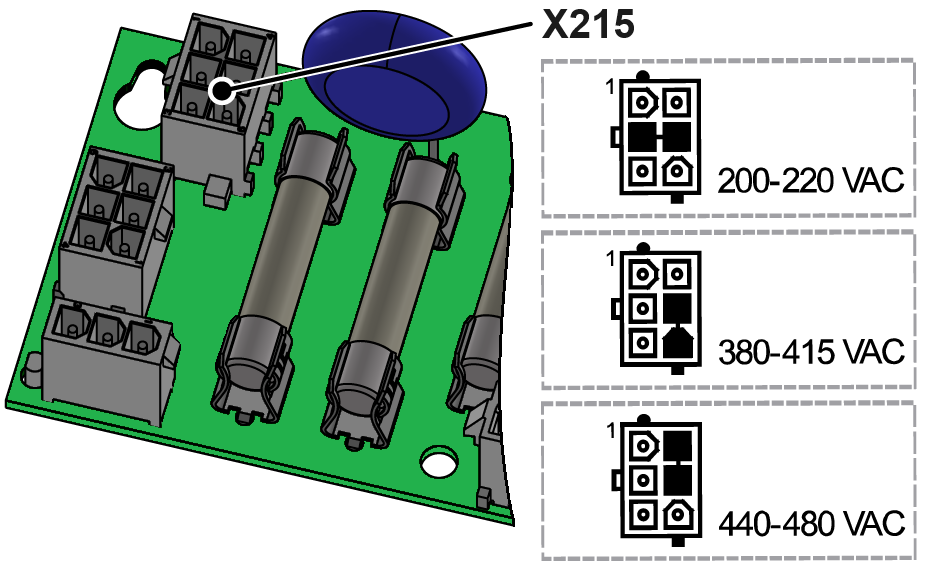

  • Predvoľte napätie v zásuvke X215 pomocou mostíkovej zástrčky (T21608) (obr.).
  • Pripojte všetky konektory k doske napájania.

Zavrieť prednú časť

  • Namontujte ochranný kryt okolo elektrického krytu a zaistite skrutkami Torx.
  • Sklopte prednú časť a zaistite 2x skrutky Torx.

zapnutie zariadenia a skontrolujte funkciu

  • Pripojte napájaciu zástrčku a zapnite hlavný vypínač (QS 1).
  • Zapnutie zariadenia pomocou tlačidla I/O (), skontrolujte tesnosť a funkciu zariadenia.

vypnúť zariadenie

  • Vypnúť zariadenie pomocou tlačidla I/O ().
    → Zariadenie sa vypne a v prípade potreby sa ochladí a bez tlaku.
  • Vypnúť hlavný vypínač (QS 1).
