účel

Výměna ventilátoru 12 V (EV 1)

kvalifikace

odborný personál

Materiál

Poz.OznačeníArtiklHrabě
0112 V ventilátor, 0,6 mT287381

Požadovaný materiál

  • Šroubovák Torx, velikost 20

postup

POZOR!

Práce se zařízením vyžaduje znalost bezpečnostních pokynů a stručný návod. To je důvod, proč:

Před zahájením jakékoli práce si pečlivě přečtěte bezpečnostní pokyny a stručný návod. Základním požadavkem na bezpečnou práci je dodržování všech bezpečnostních pokynů a pečlivé jednání kvalifikovaného odborného personálu, aby se předešlo nehodám způsobeným zraněním a poškozením majetku.

ochlazení a vypnutí přístroje

  • Na základní obrazovce klepněte na tlačítko funkce ().
    → Přístroj se ochladí, dokud teplota není nižší než ochlazovací teplota. Přístroj se poté vypne.

Otevřete přední stranu

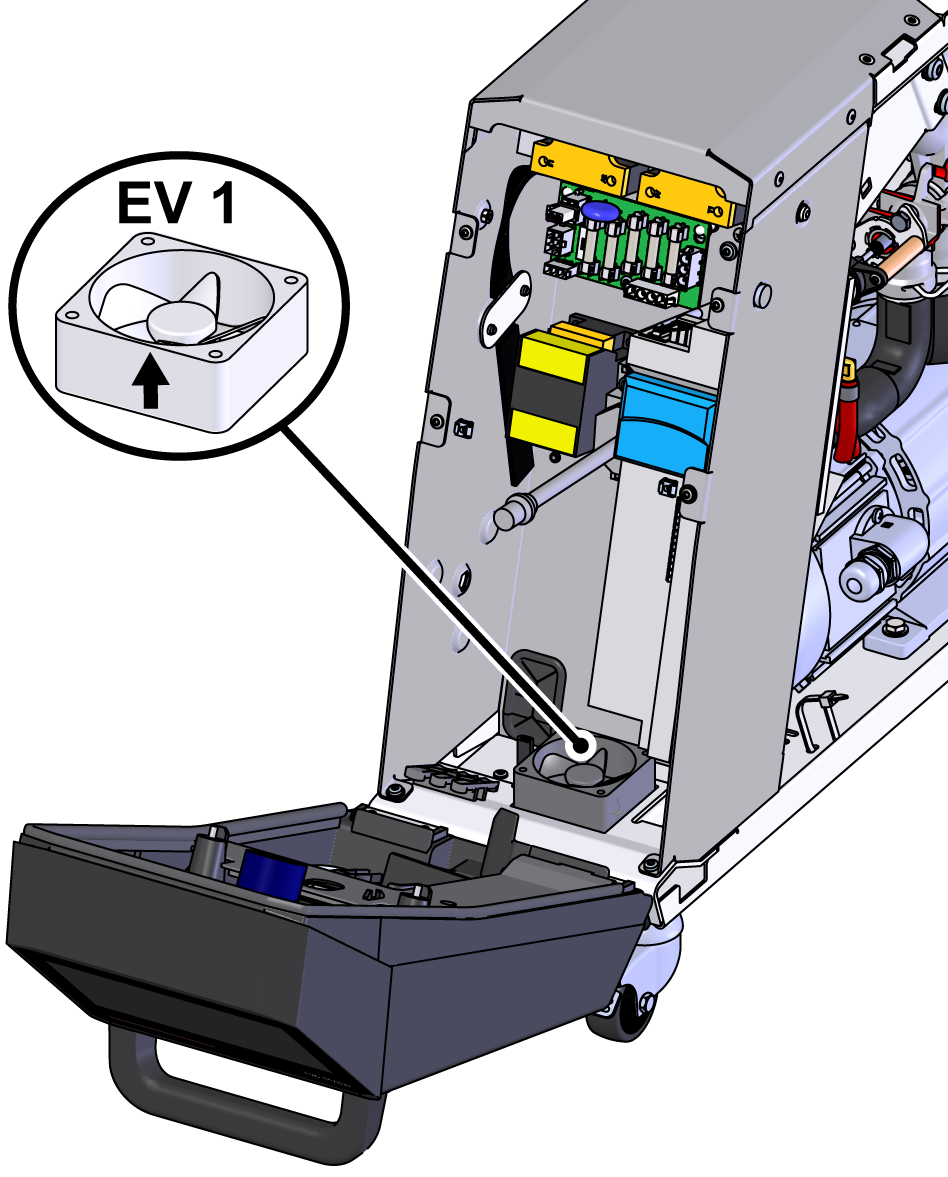

  • Otevřete přední dveře a sklopte přední část zcela dolů uvolněním dvou šroubů Torx.
  • Odstraňte ochranný kryt v elektrickém krytu odstraněním šroubů Torx.

Swap

UPOZORNĚNÍ!

Při výměně ventilátoru doporučujeme také vyčistit rohož vzduchového filtru (T29407, T28733) na spodní straně zařízení a v případě potřeby jej vyměnit. Klikněte zde...

  • Vyjměte konektor X24 na desce přístroje GIF-61 a zcela jej vyjměte.
  • Demontujte ventilátor
    • Upozorňujeme, že na ventilátoru nejsou žádné montážní šrouby. Ventilátor je připojen pouze k elektrickému krytu přes ochranný kryt.
  • Nainstalujte nový ventilátor.
    • Ujistěte se, že proudění vzduchu směřuje dovnitř přístroje (viz šipka na krytu ventilátoru).
  • Nasměrujte konektor X24 na desku přístroje GIF-61 a připojte se.

zavřít vpředu

  • Namontujte ochranný kryt kolem elektrického pouzdra a zajistěte šrouby Torx.
  • Sklopte přední část a zajistěte 2x šrouby Torx.

zapnout přístroj a zkontrolovat funkce

  • Zapnout přístroj pomocí tlačítka I/O (), zkontrolujte těsnost a funkce zařízení.
  • Obnovit interval údržby vyměněné součásti (→ Plán údržby).

vypněte přístroj

  • Vypněte přístroj pomocí tlačítka I/O ().
    → Přístroj se vypne a v případě potřeby je chlazený a beztlakový.
  • Vypnutí hlavního spínače (QS 1).
