Sostituzione della scheda di alimentazione PSU-61 (A 14)

qualifica

Personale specializzato

Materiale

Pos.
Denominazione
Articolo
Conta
T 28954
01Scheda di alimentazione PSU-61T285541
02Spina bridge X215 (preselezione della tensione)T216081

Materiale richiesto

  • Cacciavite Torx misura 20

Procedura

ATTENZIONE!

L'utilizzo dell'unità richiede la conoscenza delle istruzioni di sicurezza e della guida rapida. Ecco perché:

Leggere attentamente le istruzioni di sicurezza e la guida rapida prima di iniziare qualsiasi lavoro. Il requisito fondamentale per un lavoro sicuro è il rispetto di tutte le istruzioni di sicurezza e l'azione attenta da parte di personale specializzato qualificato per prevenire incidenti che comportano lesioni personali e danni materiali.

Raffreddare e spegnere l'unità

  • Nella schermata di base, toccare il pulsante funzione ().
    → L'unità si raffredda finché la temperatura non è inferiore alla temperatura di raffreddamento. L'unità si spegne quindi.

  • Disattivare l'interruttore principale (QS 1), staccare la spina di alimentazione.

Aprire la parte anteriore

  • Apri la porta anteriore e piega completamente la parte anteriore verso il basso allentando le due viti Torx.
  • Rimuovere la copertura protettiva negli alloggiamenti elettrici rimuovendo le viti Torx.

Scambia

  • Rimuovere tutti i connettori dalla scheda di alimentazione.
  • Rimuovere la vite di montaggio e rimuovere la scheda di alimentazione dalla sua staffa per rimuoverla.
  • Trasferire i fusibili (FU 1, FU 2,...) alla nuova scheda di alimentazione.
  • Installare una nuova scheda di alimentazione e fissarla con una vite di montaggio.
  • Controllare la Tensione di rete (→ Specificazione della targhetta identificativa).

ATTENZIONE — Pericolo di collegamenti errati!

O una preselezione errata della tensione o collegamenti errati possono danneggiare l'unità. Ecco perché:

  • Assicurati che la scelta della tensione e le Connessioni siano corrette.

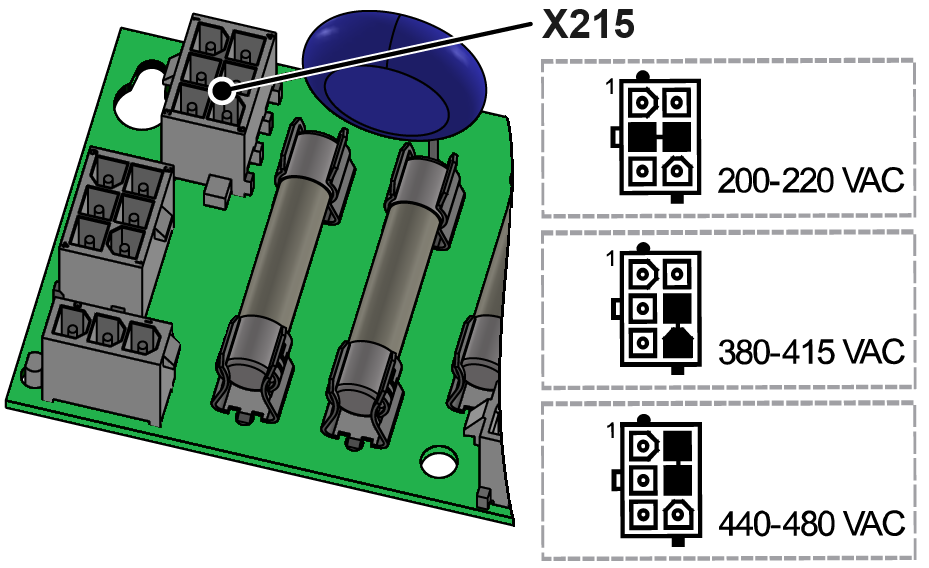

  • Preselezionare la tensione nello slot X215 con il connettore bridge (T21608) (fig.).
  • Collegare tutti i connettori alla scheda di alimentazione.

chiudere la parte anteriore

  • Installare la copertura protettiva attorno agli Alloggiamenti elettrici e fissarla con viti Torx.
  • Ripiega la parte anteriore e fissa 2 viti Torx.

accendere l'unità e verificarne la funzione

  • Collegare la spina di alimentazione e accendere l'interruttore principale (QS 1).
  • Accendere il dispositivo utilizzando il pulsante I/O (), verificare la tenuta e la funzione del dispositivo.

spegnere l'unità

  • Spegnere l'unità utilizzando il pulsante I/O ().
    → L'unità si spegne e, se necessario, viene raffreddato e depressurizzato.
  • Disattivare l'interruttore principale (QS 1).
