účel

Výmena obežného kolesa čerpadla a tesnenia

kvalifikácia

Odborný personál

Materiál

Poz.OznačeniePoložkySpočítať
01PEEK 69,6x6,85 obežné kolesoT289711
02Grafitové tesnenie 86.5x81x2.2T289721

Požadovaný materiál

  • Skrutkovač Torx, veľkosť 20, 30
  • Kľúč s otvoreným koncom, veľkosť 10, 12
  • Otvorený kľúč, SW 10

postup

POZOR!

Práca so zariadením vyžaduje znalosť bezpečnostných pokynov a krátky návod. To je dôvod, prečo:

Pred začatím akejkoľvek práce si pozorne prečítajte bezpečnostné pokyny a krátky návod. Základnou požiadavkou na bezpečnú prácu je dodržiavanie všetkých bezpečnostných pokynov a starostlivé konanie kvalifikovaného odborného personálu, aby sa predišlo úrazom spôsobeným zranením a škodami na majetku.

Nebezpečenstvo pre život v dôsledku magnetického poľa!

Silné magnetické pole v oblasti magneticky spojeného Čerpadla môže ohroziť životy ľudí s kardiostimulátormi. Preto:
- Uistite sa, že ľudia s kardiostimulátorom nevykonávajú žiadne üdržbové práce, ktoré vedú k demontáži magnetickej spojky (výmena hlavy čerpadla, výmena tesnenia deleného pohára).

POZNÁMKA!

V plne zmontovaných čerpadlách sú magnetické polia úplne tienené komponentmi, ktoré ich obklopujú, a nehrozí nebezpečenstvo ani vtedy, keď je Čerpadlo stacionárne alebo v prevádzke.

ochladiť a vyprázdniť zariadenie

  • Na základnej obrazovke klepnite na funkčné tlačidlo ().
  • Na základnej obrazovke klepnite na funkčné tlačidlo ().
    → Pred vypnutím zariadenie vychladne a vyprázdni formu.

Skontrolujte tlak a odstráňte kryty

  • Vyberte položky [Zobraziť] > [Skutočné Hodnoty] > [Systémový Tlak].
    → Systémový tlak musí zobrazovať 0,0 (± 0,1) bar.
  • Tlak zobrazený manometrom musí byť 0,0 (+0,3) bar.

  • Vypnúť hlavný vypínač (QS 1), vytiahnite zástrčku.
  • Odstráňte kryty zo zariadenia (→Otvorte zariadenie).

Vymeňte obežné koleso čerpadla a tesnenie

  • Odstráňte Čerpadlo a položte ho na rovný, nemagnetický montážny povrch.
    • Ak je to potrebné, ďalšie podrobnosti nájdete v časti Ako na náhradný diel „Čerpadlo“. Kliknite sem...

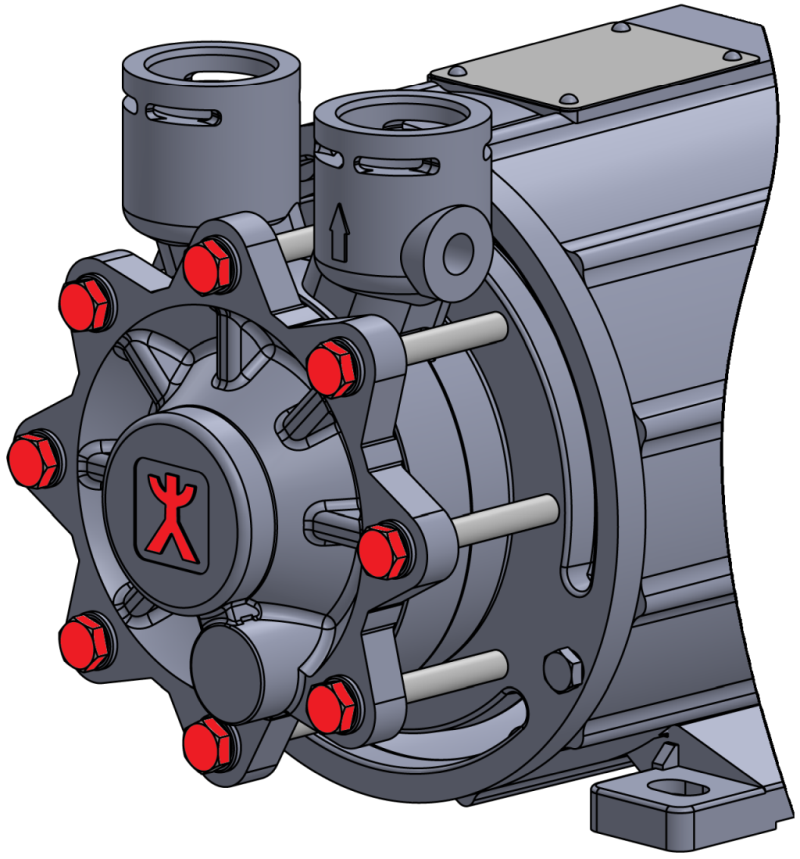

  • Odstráňte 8 šesťhranných skrutiek z krytu Puzdra, odstráňte skrutky a Puzdro.
  • Odstráňte obežné koleso čerpadla z keramického hriadeľa.
    • Ak je to potrebné, použite sťahovák (použite drážku ako miesto útoku).
  • Vyčistite všetky komponenty a skontrolujte opotrebenie tesnenia a v prípade potreby ich vymeňte.

  • Zatlačte nové obežné koleso čerpadla na keramický hriadeľ a namontujte tesnenie.
  • Nainštalujte kryt puzdra a nastavte ho tak, aby bol obrázok vzpriamený a rovnobežný s montážnou plochou.
  • Nainštalujte 8 šesťhranných skrutiek a priskrutkujte puzdro k sebe.
  • Preinštalujte čerpadlo do zariadenia.
    • Ak je to potrebné, ďalšie podrobnosti nájdete v časti Ako na náhradný diel „Čerpadlo“. Kliknite sem...

Skontrolujte tesnosť a funkcia

  • Pripojte napájaciu zástrčku a zapnite hlavný vypínač (QS 1).
  • Zapnutie zariadenia pomocou tlačidla I/O (), skontrolujte tesnosť a funkciu zariadenia.
    • Voliteľne použite tester HB-TP na kontrolu kvality.
  • Obnoviť interval údržby komponentu. Kliknite sem...

Vypnúť zariadenie a nainštalovať kryty

  • Vypnúť zariadenie pomocou tlačidla I/O ().
    → Zariadenie sa vypne a v prípade potreby sa ochladí a bez tlaku.
  • Vypnúť hlavný vypínač (QS 1).
  • Znova pripevnite kryty zo zariadenia (→Otvorte zariadenie).
