svrha

Zamjena pretvarač frekvencije (U 1)

kvalifikacija

Električari

Materijal

Poz.OznakaArtikliGrof
T28669T28670
01

pretvarač frekvencije
i510 2,2 kW, 340–528 VAC

T286691-
02

pretvarač frekvencije
i510 2,2 kW, 170–264 VAC

T28670-1

Potrebni materijal

  • Torx odvijač, size 10, 20

postupanje

PAŽNJA!

Rad s uređaj zahtijeva poznavanje sigurnosnih uputa i kratke upute. Zato:

Pažljivo pročitajte sigurnosne upute i kratke upute prije početka bilo kojeg rada. Osnovni uvjet za siguran rad je poštivanje svih sigurnosnih uputa i pažljivo djelovanje kvalificiranog stručno osoblje kako bi se spriječile nesreće koje uključuju tjelesne ozljede i oštećenja imovine.

Ohladite i isključite

  • Na osnovni zaslon dodirnite funkcija gumb ().
    → Uređaj se hladi sve dok temperatura nije niža od temperatura hlađenja. Uređaj se zatim isključuje.

  • Ugasiti glavna sklopka (QS 1), izvucite utikač.Zatim čekati 5 minuta!

Opasnost po život zbog električnog napona!

U slučaju kontakta s dijelovima koji nose napon, postoji neposredan rizik od smrti. Zato:

Isključite uređaj iz opskrba električnom energijom prije otvaranja. Osigurajte isključenje protiv uključivanja. Zbog napunjenih kondenzatora, čekati 5 minuta nakon ugasiti opskrba električnom energijom za rad na pretvaraču frekvencije.

Otvorena prednja strana

  • Otvorite ulazna vrata i potpuno preklopite prednju stranu otpuštanjem dva Torx vijka.
  • Uklonite zaštitni poklopac u električnom kućištu uklanjanjem Torx vijaka.

Zamijeni

  • Isključite priključke X100, X105 i X216 iz pretvarač frekvencije.
    • Pomoću kabela X216 uklonite kabelsku vezicu iz zaštitnog priključka.
  • Uklonite žice za uzemljenje (Pumpa, električno Kućišta) iz pretvarač frekvencije.
  • Otpustite vijke pretvarač frekvencije na stražnjem zidu.
  • Gurnite pretvarač frekvencije prema gore, produžite ga naprijed od pričvrsnih vijaka i uklonite ga.
  • Ugradite novi pretvarač frekvencije i zategnite pričvrsne vijke.

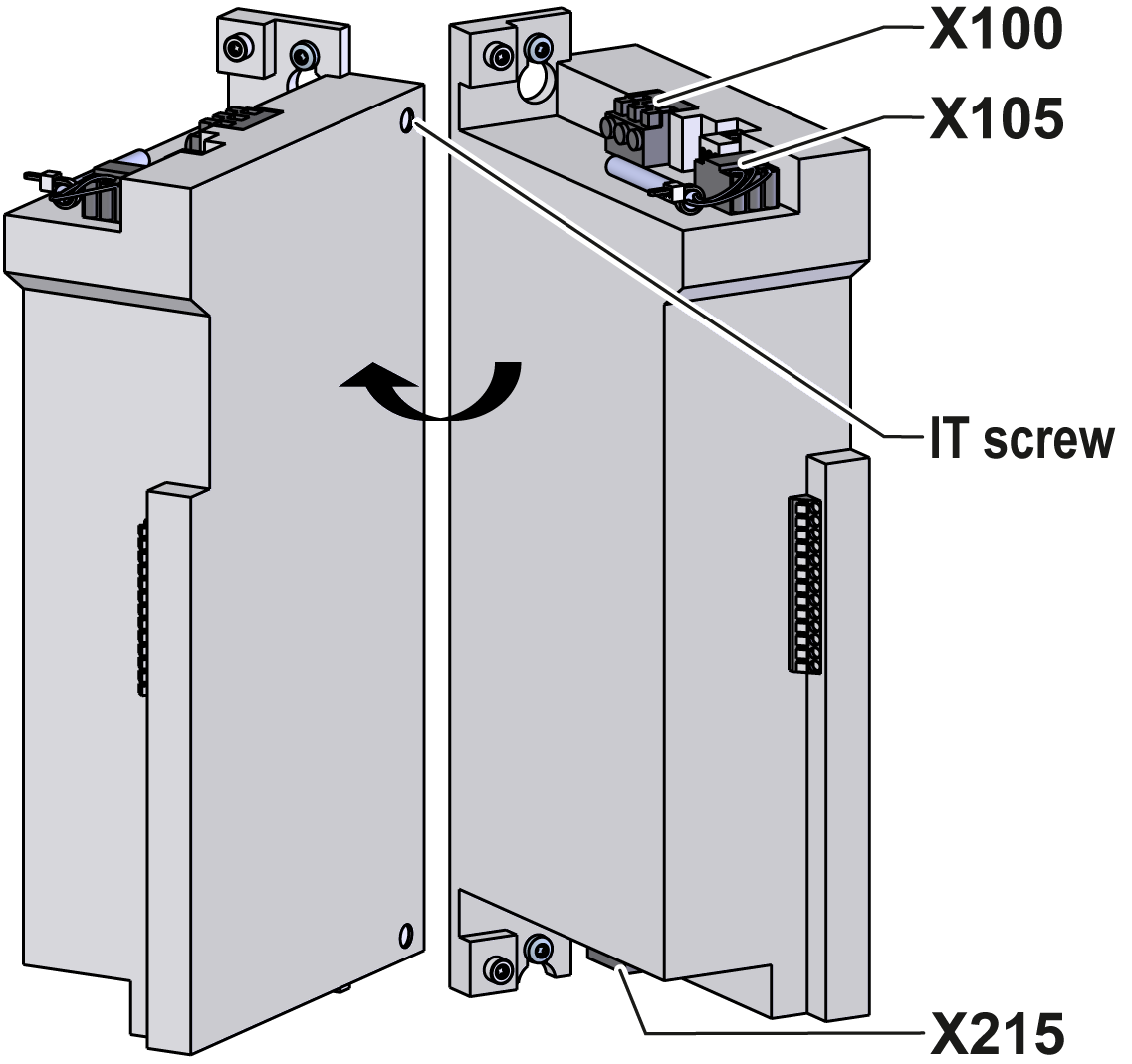

    • Posebnost IT sustava (priključak za napajanje bez zaštitne uzemljenja): Vijak kondenzatora na ulazu pretvarač frekvencije (gornji IT vijak) mora se ukloniti.
  • Spojite žice za uzemljenje (Pumpa, električno Kućišta) na pretvarač frekvencije.
  • Priključite priključke X100, X105 i X216 u pretvarač frekvencije.
    • Provjerite jesu li svi priključci ispravno izvedeni prema električnoj shemi. Kliknite ovdje...
  • Pričvrstite kabel X216 na zaštitni priključak kabelskom vezicom.

zatvoriti sprijeda

  • Ugradite zaštitni poklopac oko električnog kućišta i pričvrstite Torx vijcima.
  • Preklopite prednji dio i osigurajte 2x Torx vijke.

Provjera funkcija

  • Spojite utikač i prekidač uključivanje glavna sklopka (QS 1).
  • Uključivanje uređaj pomoću I/O gumba (), provjerite nepropusnost i funkcija uređaj.

isključiti uređaj

  • Isključiti uređaj pomoću I/O gumba ().
    → Uređaj se isključuje i, ako je potrebno, hladi se i rastlačeno.
  • Ugasiti glavna sklopka (QS 1).
