scopo

Sostituzione del contattore elettrico (KM 1)

qualifica

Elettricisti

Materiale

Pos.DenominazioneArticoloConta
T24426T24427T 24683
01

Schütz K3-10, 24 VAC

T244261--
02

Schütz K3-18, 24 VAC

T24427-1-
03

Schütz K3-32, 24 VAC

T24683--1

Materiale richiesto

  • Cacciavite Torx misura 20
  • Cacciavite a testa piatta, size 3

Procedura

ATTENZIONE!

L'utilizzo dell'unità richiede la conoscenza delle istruzioni di sicurezza e della guida rapida. Ecco perché:

Leggere attentamente le istruzioni di sicurezza e la guida rapida prima di iniziare qualsiasi lavoro. Il requisito fondamentale per un lavoro sicuro è il rispetto di tutte le istruzioni di sicurezza e l'azione attenta da parte di personale specializzato qualificato per prevenire incidenti che comportano lesioni personali e danni materiali.

Raffreddare e spegnere l'unità

  • Nella schermata di base, toccare il pulsante funzione ().
    → L'unità si raffredda finché la temperatura non è inferiore alla temperatura di raffreddamento. L'unità si spegne quindi.

  • Disattivare l'interruttore principale (QS 1), staccare la spina di alimentazione.

Fronte aperto

  • Apri la porta anteriore e piega completamente la parte anteriore verso il basso allentando le due viti Torx.
  • Rimuovere la copertura protettiva negli alloggiamenti elettrici rimuovendo le viti Torx.

Scambia

  • Assicurati che tutti i contrassegni dei cavi siano facili da leggere.

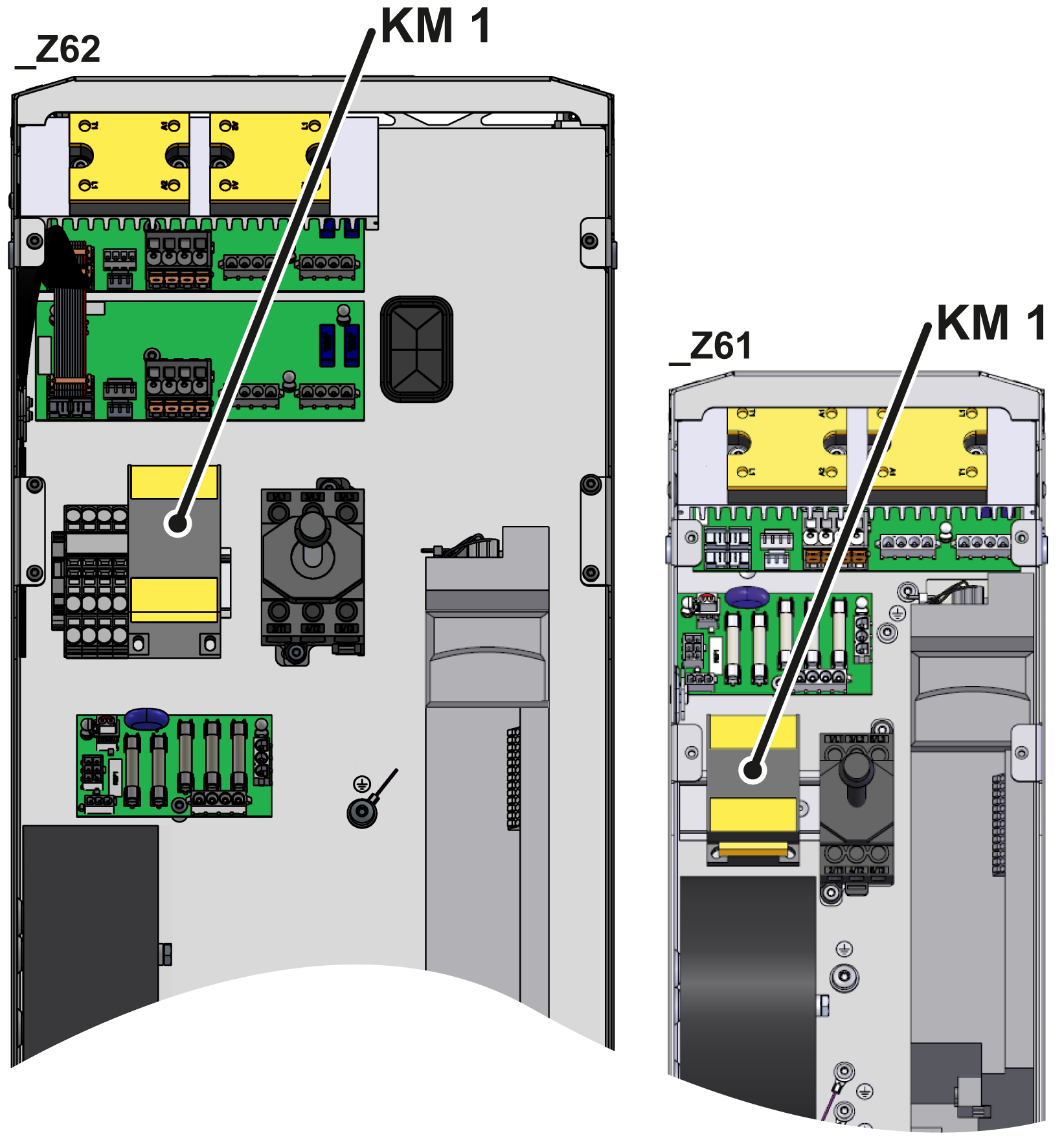

  • Tutti i cavi dei terminali del contattore KM_1.
  • Togliere la protezione dall'asta del cappello.
    • Rilasciare la serratura sulla parte inferiore del contattore con un cacciavite a fessura.
    • Dopo il rilascio, inclinare leggermente e sollevare il contattore dal cappello.
  • Verificate se il nuovo contattore è adatto all'uso previsto (confrontate le specifiche tecniche).
  • Installa un nuovo contattore sul cappello.
    • Hold la pellicola protettiva in modo che la serratura sia rivolta verso il basso. Quindi posizionalo sulla cappelliera e premi verso il basso finché non senti un «clic».
    • Assicurarsi che il contattore sia posizionato saldamente e correttamente sulla cappelliera.
  • Collegare il cavo ai terminali corretti secondo lo schema elettrico (schema elettrico, clicca qui... ).
    • Accertarsi che nessuna parte isolante del cavo sia inceppata e che il contatto del cavo sia piatto nella camera di connessione corretta.
    • Serrare i collegamenti dei cavi con una coppia di 10 Nm.
  • Eseguire un test visivo e di trazione.
    • Assicurarsi che tutti i collegamenti dei cavi siano fissati saldamente e fabbricati correttamente secondo lo schema elettrico.

chiudere la parte anteriore

  • Installare la copertura protettiva attorno agli Alloggiamenti elettrici e fissarla con viti Torx.
  • Ripiega la parte anteriore e fissa 2 viti Torx.

Funzione di controllo

  • Collegare la spina di alimentazione e accendere l'interruttore principale (QS 1).
  • Accendere il dispositivo utilizzando il pulsante I/O (), verificare la tenuta e la funzione del dispositivo.
  • Spegnere l'unità utilizzando il pulsante I/O ().
    → L'unità si spegne e, se necessario, viene raffreddato e depressurizzato.
  • Disattivare l'interruttore principale (QS 1).
