目的

電源ボードの交換 PSU-61 (A 14)

資格

合職員

素材:

ポーズ。
説明
アイテム
カウント
28954
01PSU-61 電源ボード285541
02X215 ブリッジプラグ (電圧事前選択)T216081

必要な資料

  • トルクススクリュードライバーsize 20

手順

注意!

ディバイス操作するには、安全上の注意事項とクイックガイドに関する知識が必要です。 その理由は次のとおりです。

作業を開始する前に、安全上の注意事項とクイックガイドをよくお読みください。 安全な作業の基本要件は、すべての安全指示を遵守し、人身傷害や物的損害を伴う事故を防ぐための資格のある専門職員による慎重な行動です。

ディバイス冷却して電源を切る

  • 基本画面で、機能ボタン () をタップします。
    → 温度が冷却温度より低くなるまでディバイスを冷却します。 その後、ディバイス電源が切れます。

  • メインスイッチ (QS 1) のスイッチを切り、電源プラグを抜きます。

フロントを開けてください。

  • 前面扉を開き、2 本のトルクスネジを緩めて前面を完全に折りたたみます。
  • Torx ネジを外して、電気ハウジングの保護カバーを取り外します。

スワップ

  • 電源ボードから全てコネクタを取り外します。
  • 取り付けネジを外し、電源ボードをブラケットから取り外して取り外します。
  • ヒューズ (FU 1、FU 2、...) を新しい電源ボードに移します。
  • 新しい電源ボードを取り付け、取り付けネジで固定します。
  • 電源電圧を確認してください（→銘板仕様）。

注意 — 接続ミスの危険!

電圧の事前選択または接続が正しくないと、ディバイス損傷する可能性があります。 その理由は次のとおりです。

  • 電圧選択と接続が正しいことを確認してください。

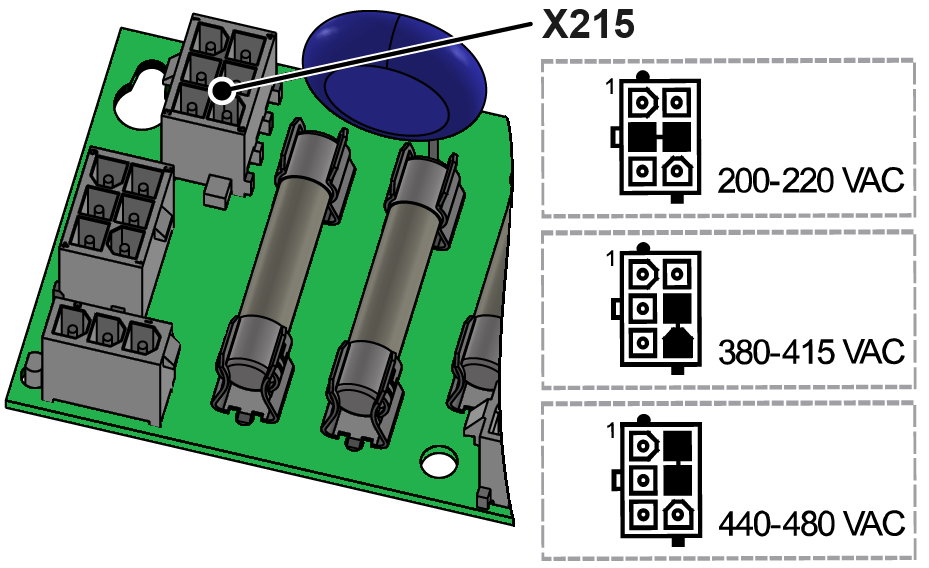

  • ブリッジプラグ (T21608) を使用してスロット X215 の電圧を事前に選択してください (図)。
  • 全てコネクタを電源ボードに接続します。

フロント閉じる

  • 保護カバーを電気ハウジングの周りに取り付け、Torxネジで固定します。
  • 前面を折りたたみ、2 本のトルクスネジを固定します。

ディバイススイッチオン、機能を確認します

  • 電源プラグを接続し、メインスイッチ（QS 1）スイッチオン。
  • I/Oボタン（）を使用してディバイススイッチオン、ディバイス気密性と機能を確認します。

装置をオフにする

  • I/O ボタン () を使用して装置をオフにするります。
    →ディバイス電源が切れ、必要に応じて冷却され、圧力がかかりません。
  • メインスイッチ (QS 1) をオフにします。
