цел

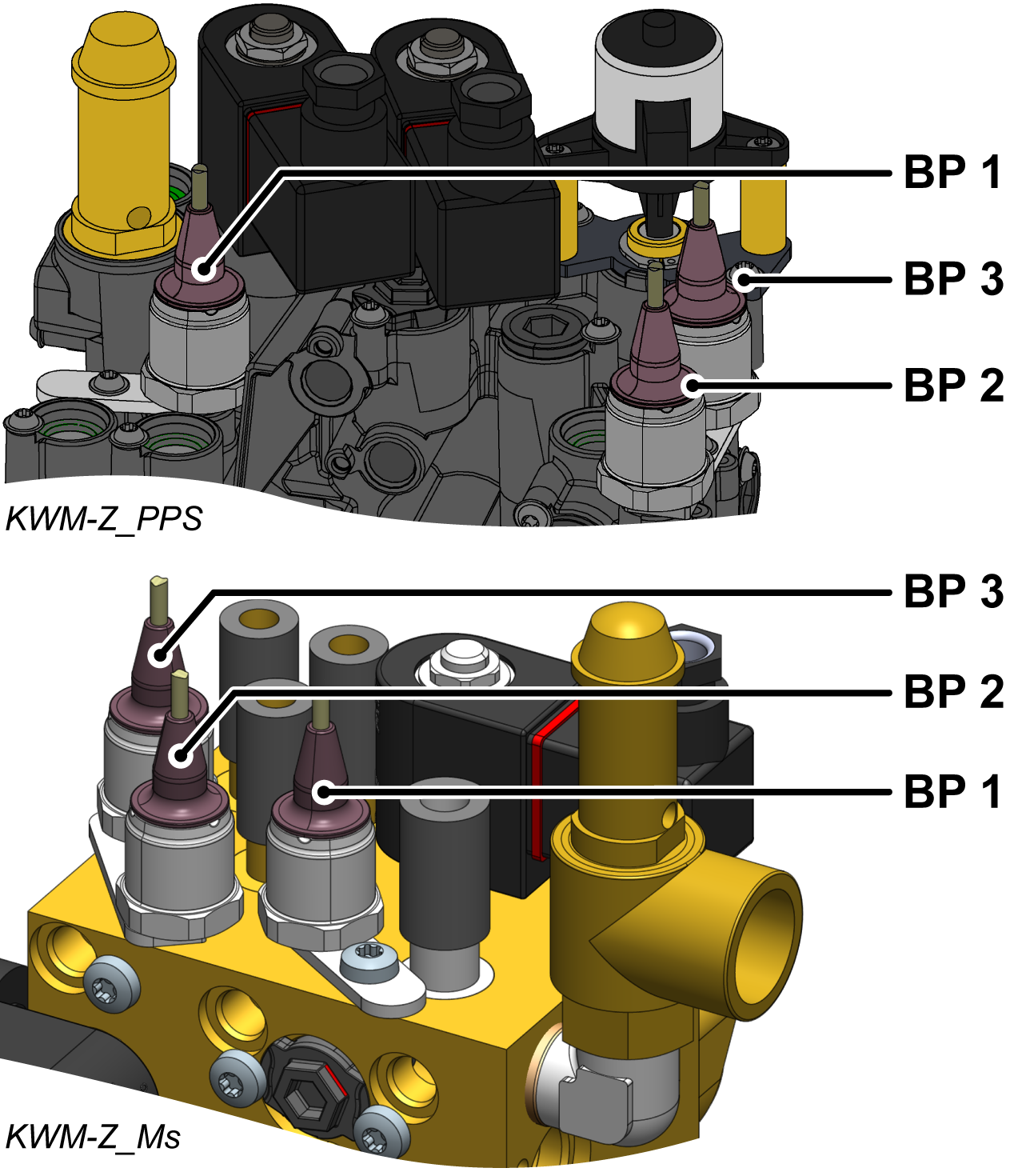

Подмяна на датчика за налягане (BP 1, BP 2, BP 3)

Квалификация

масово въже

Материал

Поз.НаименованиеАртикулиГраф
01Сензор за Налягане 0-25 barТ25305-Х1
02o-пръстен FPM 7.5x2 (по избор)Т286621

Необходим материал

  • Торкс отвертка size 20
  • кабелна връзка

начин на действие

ВНИМАНИЕ!

Работата с устройство изисква познаване на инструкциите за безопасност и кратко ръководство. Ето защо:

Прочетете внимателно инструкциите за безопасност и кратко ръководство, преди да започнете каквато и да е работа. Основното изискване за безопасна работа е спазването на всички инструкции за безопасност и внимателното действие от страна на квалифициран специализиран персонал за предотвратяване на злополуки, свързани с телесни наранявания и имуществени щети.

Охлаждане и изпразнете устройство

  • На основен екран докоснете функционалния бутон ().
  • На основен екран докоснете функционалния бутон ().
    → Устройството охлажда и изпразва матрицата, преди да я изключи.

Проверете налягането и изключете устройство

  • Изберете [Дисплей] > [Действителни стойности] > [Системно налягане].
    → Налягането на системата трябва да индикация 0.0 (± 0.1) bar.
  • Налягането, показано от манометър, трябва да бъде 0,0 (+0,3) bar.

  • изключвам главен прекъсвач (QS 1), издърпайте щепсела.

Отстранете капаците и отворете предната част

  • Извадете капаците от устройство (→Отваряне устройство).
  • Отворете входната врата и сгънете предната част напълно надолу, като разхлабите двата винта Torx.

Суап

  • Извадете кабела на сензор налягане (BP 1, BP 2, BP 3) на платката на устройство GIF-61 и напълно извадете кабела.
    • BP 1 сензор налягане → слот X31.1
    • BP 2 сензор налягане → слот X31.2
    • BP 3 сензор налягане → слот X 31.3
  • Извадете винта Torx и извадете монтажната плоча.
  • Извадете сензор налягане.
  • почистване инсталационното пространство на сензор налягане, по-специално жлеба за o-пръстен.
  • Поставете новия o-пръстен (T28662) в жлеба.
  • Инсталирайте нов сензор налягане (T28555) и скоба и закрепете винта Torx с въртящ момент на затягане 2 Nm.
    • Не превишавайте въртящия момент на затягане - колегата е изработена от пластмаса (PPS)
  • Насочете и свържете кабела от сензор налягане към платката на устройство GIF-61.
    • BP 1 сензор налягане → слот X31.1
    • BP 2 сензор налягане → слот X31.2
    • BP 3 сензор налягане → слот X 31.3
  • Поставете отново отстранените кабелни връзки или ги заменете с нови.
  • Сгънете предната част и закрепете 2x Torx винтове.

Проверете калибриране

ВНИМАНИЕ - опасност от неправилно калибриране!

Неправилното калибриране може да доведе до неизправност на устройство. Ето защо:

  • Проверете калибриране
  • включване щепсела и включете Главен прекъсвач (QS 1).
  • Уверете се, че устройство е безнапорен. Налягането, показано от манометър, трябва да бъде 0,0 (+0,3) bar.
  • Изберете [Дисплей] > [Действителни стойности] > [Системно Налягане].
    • Налягането на системата трябва да показва 0.0 (± 0.1) bar.
    • Ако отклонението е> 0,1 bar, сензорите за налягане трябва да бъдат калибрирани.

Калибриране на сензор налягане

В случай на по-големи линейни грешки, отделните сензори за налягане могат да бъдат калибрирани.

ЗАБЕЛЕЖКА!

Задайте потребителския профил на „поддръжка“ за достъп до параметрите. кликнете тук...

  • Изберете [сервизно] > [Калибриране] > [Налягане] > [Сензор налягане 1 Офсет]/[Сензор налягане 2 Офсет]/[Датчик за налягане 3 отместване].
    • Задайте съответно отместването.
  • Опитайте отново процеса на проверка.

Проверете херметичността и функция

  • включване устройство с помощта на бутона I/O (), проверете херметичността и функция на устройство.

Изключете устройството и инсталирайте капаци

  • Изключете устройството с помощта на бутона I/O ().
    → Устройството се изключва и, ако е необходимо, се охлажда и безнапорен.
  • изключвам главен прекъсвач (QS 1).
  • Поставете отново капаци от устройство (→Отваряне устройство).
