T28494: Сензорен екран

цел

обмен Touchscreen 7" IPS 180x129 (A 2)

Квалификация

специализиран персонал

Материал

Необходим материал

• Торкс отвертка size 20
• Отвертка с плоска глава, size 0
• Вентилатор за горещ въздух с контрол на температурата
  • Ако е налична, прикрепена редуцираща дюза за целенасочено отопление
• Почистване/разтворител за отстраняване на остатъци от лепило
• защитни ръкавици

начин на действие

Охлаждане и изключете

• На основен екран докоснете функционалния бутон ().
  → Устройството се охлажда, докато температурата е по-ниска от температурата на охлаждане. След това устройство се изключва.

• изключвам главен прекъсвач (QS 1), издърпайте щепсела.

Отвори отпред

• Отворете входната врата и сгънете предната част напълно надолу, като разхлабите двата винта Torx.

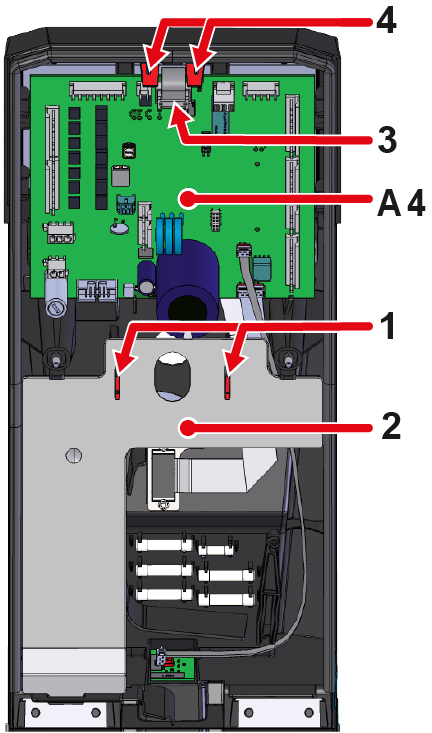

Извадете платката устройство и контролера

• Стиснете монтажните скоби (①) заедно, за да премахнете капака на кабела (②).
• Изключете конектора (③) от платката на устройство GIF-61 (A_4).
• Натиснете монтажните ленти GIF-61 (A_4) (④) навън. След това повдигнете платката и я сгънете обратно.
  • Връзките на щепселите на платката не трябва да се изключват.

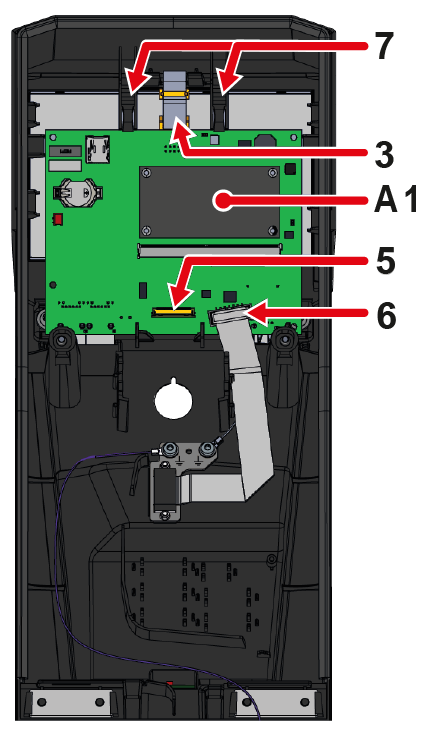

• Изключете връзката на щепсела (⑤) от Индикация (A_2) към контролера USR-61 (A_1).
  • Отключете конектора от Индикация, например с плоска отвертка, преди кабелът да може да бъде свален.
• Изключете конектора (⑥) от кабела „HB“ към контролера USR-61 (A_1).
• Натиснете USR-61 (A_1) контролера монтажни ремъци (⑦) навън. След това повдигнете платката.
  • Свързващите връзки на контролера USR-61 (A_1) не трябва да се изключват.

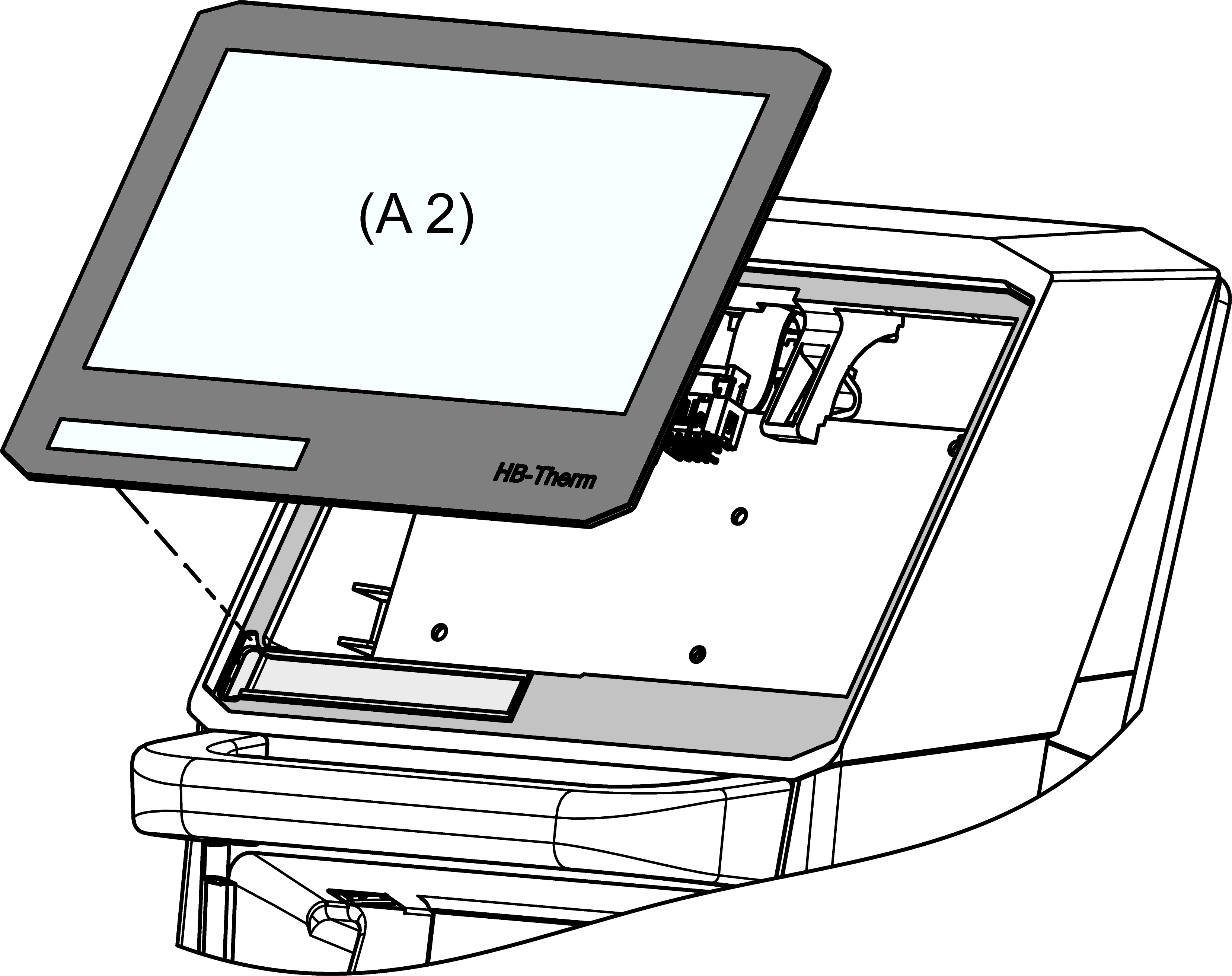

Замяна на сензорния екран

• Загрейте лепилната повърхност на сензорния екран (A_2), за да омекотите лепилото. Натиснете сензорния екран отвътре навън, за да го премахнете. Препоръчва се да започнете в горния десен ъгъл (изглед отгоре отвън). Лепилото постепенно се отделя, докато сензорният екран може да бъде напълно отстранен.
  • Уверете се, че температурата не надвишава 100 °C при нагряване.
  • Уверете се, че горещият въздух е насочен към пролуката между сензорния екран и пластмасовия Корпуси.
• Отстранете остатъците от лепило от повърхността на предния корпус с подходящо почистване/разтворител.
  • Уверете се, че лепилната повърхност е чиста и без мазнини.
• Отстранете защитното фолио от лепилната повърхност на новия сензорен екран (A_2).
• Поставете нов сензорен екран (A_2) и натиснете здраво външния ръб/повърхност. След това натиснете надолу отзад и се противопоставяйте отвън.
• Поставете етикета тип устройство в съответния слот на гърба на сензорния екран (A_2).

Инсталирайте платката устройство и контролера

• Поставете контролера USR-61 (A_1) в предоставените вдлъбнатини.
  • Уверете се, че монтажните ремъци (⑦) са счупени на място.
• Включете конекторите (③, ⑤, ⑥) обратно в контролера USR-61 (A_1).
• Поставете платката на устройство GIF-61 (A_4) в съответните вдлъбнатини.
  • Уверете се, че монтажните ремъци (④) са счупени на място.
• Включете конектора (③) обратно в платката на устройство GIF-61 (A_4).
• Поставете капака на кабела (②) в съответните вдлъбнатини.
  • Уверете се, че монтажните скоби (①) са заключени на място.

близък отпред

• Сгънете предната част и закрепете 2x Torx винтове.

функция проверка

• Свържете щепсела и включване главен прекъсвач (QS 1).
• включване устройство с помощта на бутона I/O (), проверете херметичността и функция на устройство.

изключвам

• Изключете устройството с помощта на бутона I/O ().
  → Устройството се изключва и, ако е необходимо, се охлажда и безнапорен.
• изключвам главен прекъсвач (QS 1).
