T28500: USR-61 контрол

цел
Подмяна на контролера USR-61 (A 1)
Квалификация
масивен
Материал
| Поз. | Наименование | Артикули | Граф |
| 01 | USR-61 контролер | Т28500 | 1 |
Необходим материал
- Торкс отвертка size 20
- Отвертка с плоска глава, size 0
начин на действие
ВНИМАНИЕ!
Работата с устройство изисква познаване на инструкциите за безопасност и кратко ръководство. Ето защо:
Прочетете внимателно инструкциите за безопасност и кратко ръководство, преди да започнете каквато и да е работа. Основното изискване за безопасна работа е спазването на всички инструкции за безопасност и внимателното действие от страна на квалифициран специализиран персонал за предотвратяване на злополуки, свързани с телесни наранявания и имуществени щети.
Охлаждане и изключете устройство
- На основен екран докоснете функционалния бутон (
).
→ Устройството се охлажда, докато температурата е по-ниска от температурата на охлаждане. След това устройство се изключва.
- изключвам главен прекъсвач (QS 1), издърпайте щепсела.
Отвори отпред
- Отворете входната врата и сгънете предната част напълно надолу, като разхлабите двата винта Torx.
Суап

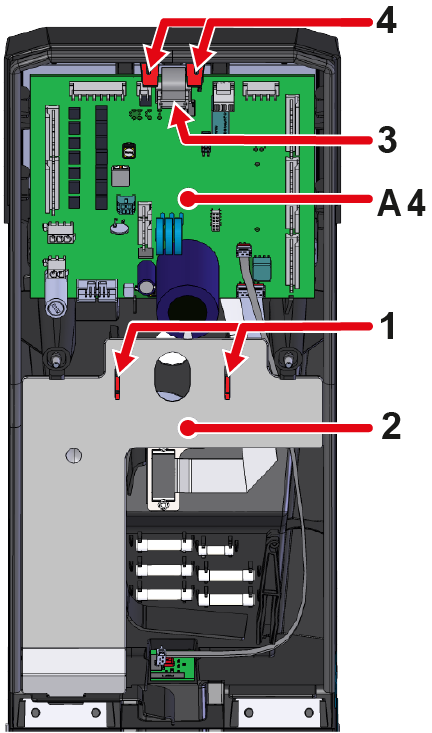

- Натиснете монтажните скоби (①) заедно и свалете капака на кабела (②).
- Извадете конектора (③) на платката на устройство GIF-61 (A_4).
- Натиснете монтажните ремъци (④) на платката на устройство GIF-61 (A_4) навън. Бордът вече може да бъде повдигнат и сгънат назад.
- Съединителите на платката не трябва да се отстраняват.

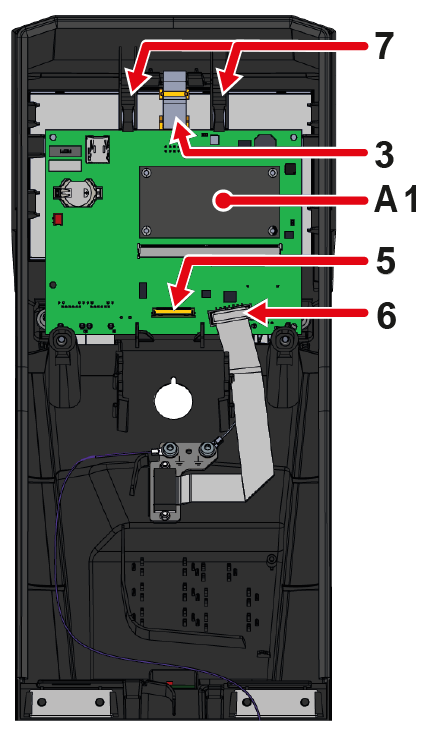

- Извадете кабелната връзка (⑤) от Индикация (A 2) на контролера USR-61 (A_1).
- Конекторът от Индикация трябва да бъде отключен (напр. с плоска отвертка), преди връзката на кабела да може да бъде извадена.
- Извадете конектора (⑥) от конектора HB CAN (X79) на контролера USR-61 (A_1).
- Натиснете USR-61 (A_1) контролера монтажни ремъци (⑦) навън. Печатната платка вече може да бъде вдигната.
- Извадете заземяващия кабел от задната част на дъската.
- Свържете заземяващия кабел към гърба на новия контролер USR-61 (A_1).
- Поставете контролера USR-61 (A 1) в съответните вдлъбнатини.
- Проверете дали монтажните ленти (⑦) са заключени на място.
- Свържете отново конекторите (③, ⑤, ⑥) към контролера USR-61 (A_1).
- Проверете дали всички конектори са правилно прикрепени.
- Поставете платката на устройство GIF-61 (A 4) в съответните вдлъбнатини
- Проверете дали монтажните ленти (④) са заключени на място.
- Свържете отново конектора (③) към платката на устройство GIF-61 (A_4).
- Поставете капака на кабела (②) в съответните вдлъбнатини.
- Проверете дали монтажните скоби (①) са заключени на място.
близък отпред
- Сгънете предната част и закрепете 2x Torx винтове.
функция проверка
- Свържете щепсела и включване главен прекъсвач (QS 1).
- устройство извършва автоматична актуализиране на софтуера.
- Проверете часова зона, датата и часа и ги задайте правилно, ако е необходимо.
ЗАБЕЛЕЖКА!
Данните за конфигурация и калибрирането се съхраняват на платката на устройство GIF-61 (A_4) и следователно не се губят, когато контролерът USR-61 (A_1) бъде заменен.
-
включване устройство с помощта на бутона I/O (
), проверете херметичността и функция на устройство.
- Проверете функциите устройство (регулиране за желаната зададена стойност)
-
Изключете устройството с помощта на бутона I/O (
).
→ Устройството се изключва и, ако е необходимо, се охлажда и безнапорен. - изключвам главен прекъсвач (QS 1).
