цел

Смяна на вентилатора 12 V (EV 1)

Квалификация

специализиран персонал

Материал

Поз.НаименованиеАртикулиГраф
0112 V вентилатор, 0.6 mТ287381

Необходим материал

  • Торкс отвертка, size 20

начин на действие

ВНИМАНИЕ!

Работата с устройство изисква познаване на инструкциите за безопасност и кратко ръководство. Ето защо:

Прочетете внимателно инструкциите за безопасност и кратко ръководство, преди да започнете каквато и да е работа. Основното изискване за безопасна работа е спазването на всички инструкции за безопасност и внимателното действие от страна на квалифициран специализиран персонал за предотвратяване на злополуки, свързани с телесни наранявания и имуществени щети.

Охлаждане и изключете устройство

  • На основен екран докоснете функционалния бутон ().
    → Устройството се охлажда, докато температурата е по-ниска от температурата на охлаждане. След това устройство се изключва.

Отвори отпред

  • Отворете входната врата и сгънете предната част напълно надолу, като разхлабите двата винта Torx.
  • Извадете защитния капак в електрическия корпус, като извадите винтовете Torx.

Суап

БЕЛЕЖКА!

При смяна на вентилатор се препоръчва също да почистите въздушна филтърна подложка (T29407, T28733) в долната част на устройство и да го замените, ако е необходимо. кликнете тук...

  • Извадете конектора X24 на платката на устройство GIF-61 и го извадете напълно.

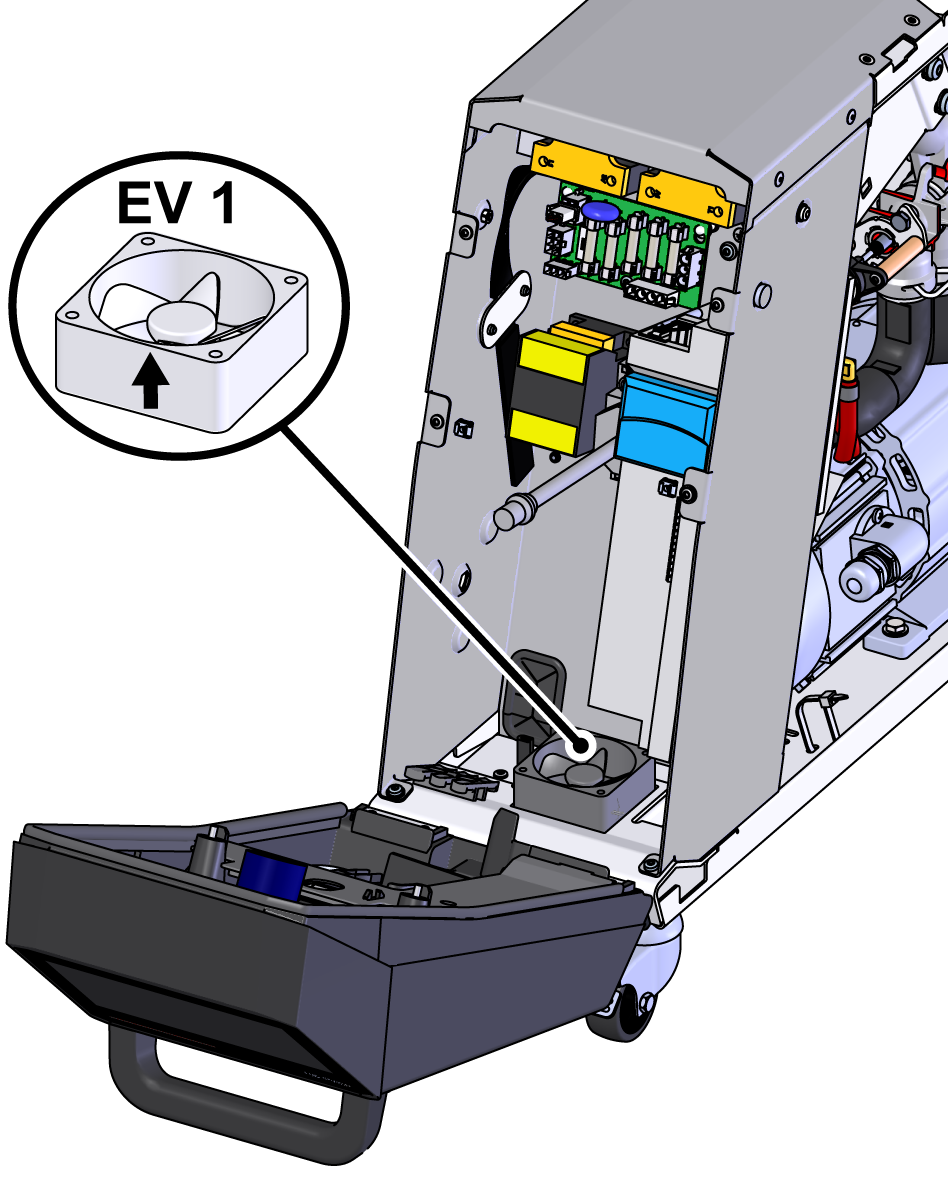

  • Извадете вентилатор
    • Имайте предвид, че на вентилатор няма монтажни винтове. Вентилаторът е прикрепен към електрическия Корпуси само чрез защитния капак.
  • Инсталирайте нов вентилатор.
    • Уверете се, че въздушният поток е насочен към вътрешността на устройство (вижте стрелката на Корпуси на вентилатор).
  • Насочете конектора X24 към платката на устройство GIF-61 и го свържете.

близък отпред

  • Монтирайте защитния капак около електрическия корпус и го закрепете с винтове Torx.
  • Сгънете предната част и закрепете 2x Torx винтове.

включване устройство и проверете функция

  • включване устройство с помощта на бутона I/O (), проверете херметичността и функция на устройство.
  • нулиране интервала за обслужване на заменения компонент (→ график обслужване).

Изключете устройството

  • Изключете устройството с помощта на бутона I/O ().
    → Устройството се изключва и, ако е необходимо, се охлажда и безнапорен.
  • изключвам главен прекъсвач (QS 1).
