T28959, T28960: Охлаждащ клапан 2
цел
Подмяна на хидравличните части на Охлаждане вентил 2 (KV 2)
Квалификация
масивен
Материал
| Поз. | Наименование | Артикули | Граф | |
| Т28959 | Т28960 | |||
| 01 | Колбен | Т28524 | - | 1 |
| 02 | Корпуси | Т28847 | 1 | 1 |
| 03 | Повдигащо уплътнение 4x10x4.2 (сглобено) | Т21756 | 1 | 1 |
| 04 | диск 12x2,5 (сглобен) | Т28865 | 1 | 1 |
| 05 | Предпазен пръстен 13x1 (сглобен) | В1255126 | 1 | 1 |
| 06 | Цилиндричен щифт 6x30 (сглобен) | Б1306553 | 1 | 1 |
| 07 | o-пръстен FPM 24x2 (по избор) | Т28658 | - | - |
Необходим материал
- Торкс отвертка size 20
- гаечен ключ с отворен край, size 10
начин на действие
ВНИМАНИЕ!
Работата с устройство изисква познаване на инструкциите за безопасност и кратко ръководство. Ето защо:
Прочетете внимателно инструкциите за безопасност и кратко ръководство, преди да започнете каквато и да е работа. Основното изискване за безопасна работа е спазването на всички инструкции за безопасност и внимателното действие от страна на квалифициран специализиран персонал за предотвратяване на злополуки, свързани с телесни наранявания и имуществени щети.
Охлаждане и изпразнете устройство
- На основен екран докоснете функционалния бутон (
). - На основен екран докоснете функционалния бутон (
).
→ Устройството охлажда и изпразва матрицата, преди да я изключи.
Проверете налягането и изключете устройство
- Изберете [Дисплей] > [Действителни стойности] > [Системно налягане].
→ Налягането на системата трябва да индикация 0.0 (± 0.1) bar. - Налягането, показано от манометър, трябва да бъде 0,0 (+0,3) bar.
- изключвам главен прекъсвач (QS 1), издърпайте щепсела.
Премахване на капаците
- Извадете капаците от устройство (→Отваряне устройство).
Суап

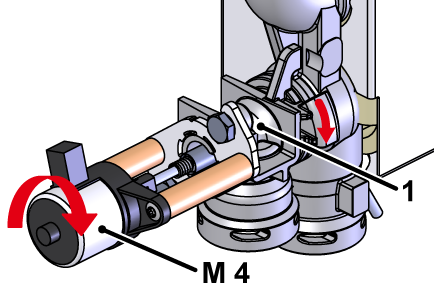

- Разхлабете винтовете на стъпков двигател, прикрепени към Корпуси.
- Завъртете стъпков двигател, издърпайте го леко и го преместете от съединителя.
- Извадете тръбопровода (охладител KV 2 ↔).
- Извадете монтажните скоби и първо извадете тръбата отстрани на охладителя, преди да може да бъде напълно отстранена.
- Завъртете Корпуси (①), докато се освободи байонетната ключалка. След това извадете Корпуси с уплътнението, включително буталния прът.
Теч поради неправилна инсталация!
Неправилната инсталация на o-пръстен може да го повреди и да доведе до изтичане. Ето защо:
- Уверете се, че o-пръстен е инсталиран правилно.
- за T28959: Почистете буталото и пръта.
- за T28960: Използвайте ново бутало.

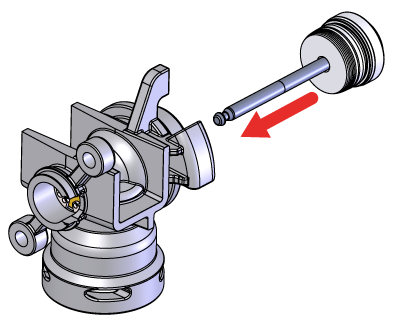

- Използвайте буталото, за да изтласкате внимателно монтажния прът и да преместите буталото докрай (фиг.).
- Вече не се изисква монтажен прът.
- Монтирайте Корпуси с уплътнението и буталния прът, като завъртите с щепсел (байонетно заключване).
- Проверете o-пръстен на тръбата за износване и сменете, ако е необходимо.
- Инсталирайте тръбопровода (охладител KV 2 ↔) и го закрепете с монтажни скоби.
- Карайте в стъпков двигател, завъртете го до крайното положение и го закрепете с монтажните винтове.
Проверете херметичността и функция
- Свържете щепсела и включване главен прекъсвач (QS 1).
ЗАБЕЛЕЖКА!
Задайте потребителския профил на „поддръжка“ за достъп до параметър. Натисни тук...
- Изберете [сервизно] > [параметър] > [Стъпкови двигатели] > [Стъпков мотор 2] > [Позициониране KV 2].
- Променете позицията и проверете дали стъпков двигател, включително буталото, се движи или не:
- 0% = затворен вентил
- 100% = вентил е отворен
-
включване устройство с помощта на бутона I/O (
), проверете херметичността и функция на устройство.
Изключете устройството и инсталирайте капаци
-
Изключете устройството с помощта на бутона I/O ().
→ Устройството се изключва и, ако е необходимо, се охлажда и безнапорен. - изключвам главен прекъсвач (QS 1).
- Поставете отново капаци от устройство (→Отваряне устройство).
