T29214: ZE външен датчик

цел
Преоборудване на връзката за ZE външен датчик
Квалификация
масивен
Материал
| Поз. | Наименование | Артикули | Граф |

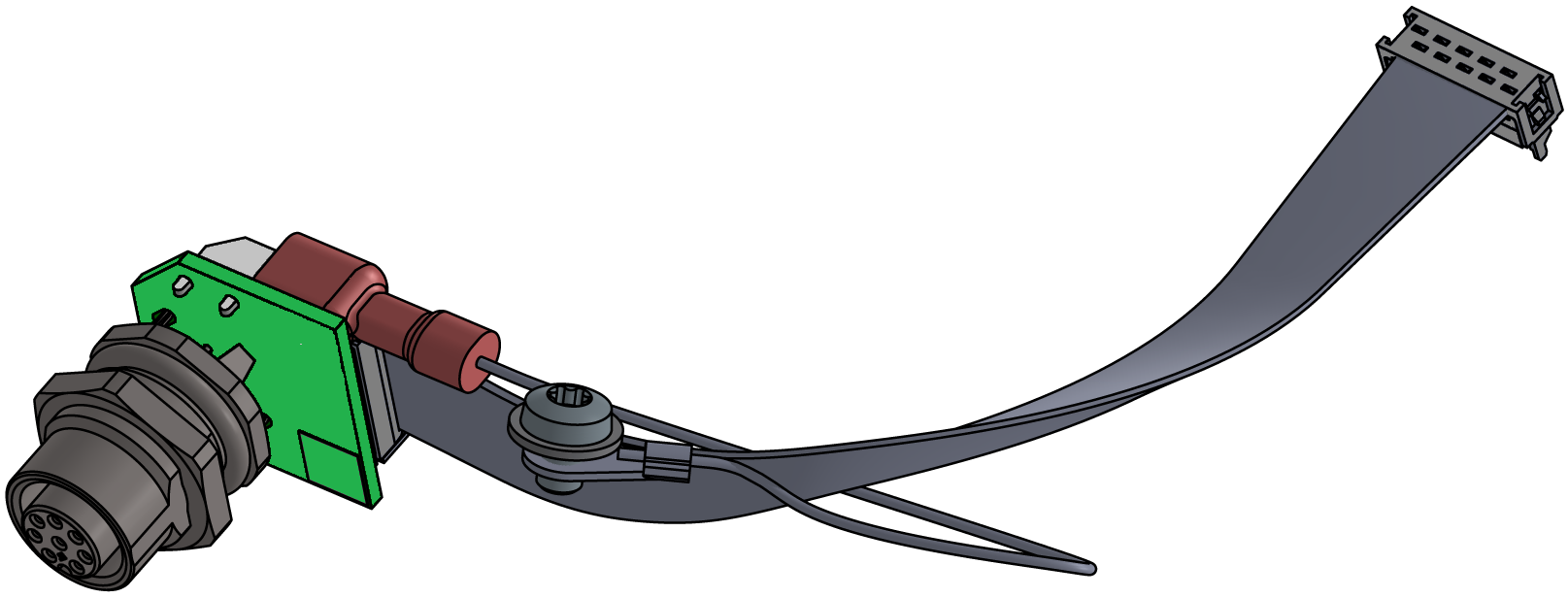

| 01 | ZE-61 борда | Т28578 | 1 |
| 02 | 10-пинов лентов кабел | Т28845 | 1 |
| 03 | GNYE тел | L0708 | 1 |
| 04 | затягащ диск | Т14219-4 | 1 |
| 05 | M4x6 винт | В3061615 | 1 |
| 06 | Щепсел M12, 8-пинов | Т26321 | 1 |
| 07 | фирмена табелка | Т19277 | 2 |
Необходим материал
- Торкс отвертка size 20
- Гаечен ключ, size 18
начин на действие
ВНИМАНИЕ!
Работата с устройство изисква познаване на инструкциите за безопасност и кратко ръководство. Ето защо:
Прочетете внимателно инструкциите за безопасност и кратко ръководство, преди да започнете каквато и да е работа. Основното изискване за безопасна работа е спазването на всички инструкции за безопасност и внимателното действие от страна на квалифициран специализиран персонал за предотвратяване на злополуки, свързани с телесни наранявания и имуществени щети.
Охлаждане и изключете
- На основен екран докоснете функционалния бутон (
).
→ Устройството се охлажда, докато температурата е по-ниска от температурата на охлаждане. След това устройство се изключва.
- изключвам главен прекъсвач (QS 1), издърпайте щепсела.
Отвори отпред
- Отворете входната врата и сгънете предната част напълно надолу, като разхлабите двата винта Torx.
Модернизация
- Извадете сляпата щепсела от съответното приспособление към Допълнително оборудване.
- Слепите щепсели вече не се изискват.

- Натиснете монтажните ленти (①) заедно и свалете капака на кабела (②).
- Поставете дъската ZE-61 от вътрешна страна на предната част в съответния отвор и я закрепете отвън с шестоъгълната гайка.
- Първо извадете шестоъгълната гайка от конектора на платката ZE-61.
- Свържете заземителната връзка (L0708) с плосък щепсел към платката ZE-61.
- Закрепете заземителната връзка (L0708) към заземяващата плоча (④) с помощта на затягащ диск и винт.
- Уверете се, че всички щепселни връзки са правилно прикрепени (вижте електрическата схема).
- Свържете лентовия кабел (⑤) към платката ZE-61 и GIF-61 (A_4, слот X23).
- Поставете капака на кабела (②) в съответните вдлъбнатини.
- Уверете се, че монтажните ремъци (①) са счупени на място.
близък отпред
- Сгънете предната част и закрепете 2x Torx винтове.
- Поставете табели от нов тип на задната стена и от вътрешна страна на входната врата на устройство.
- близък входната врата.
функция проверка
- Свържете щепсела и включване главен прекъсвач (QS 1).
- Инициализацията започва и автоматично разпознава допълнителното ZE оборудване.
- Инициализацията започва и автоматично разпознава допълнителното ZE оборудване.
- Проверете разпознаването на Допълнително оборудване. Докоснете полето за състояние (
), за да отворите информационната система. Общата информация за устройство и наличното Допълнително оборудване са показани тук. - Ако случаят не е такъв, проверете отново всички щепселни връзки и рестартирайте устройство.
-
включване устройство с помощта на бутона I/O (
), проверете херметичността и функция на устройство.
- Проверете функционалността на допълнителното оборудване, като свържете външен датчик (вижте Инсталиране и настройки).
-
Изключете устройството с помощта на бутона I/O (
).
→ Устройството се изключва и, ако е необходимо, се охлажда и безнапорен. - изключвам главен прекъсвач (QS 1).
