účel

Výměna elektrického stykače (KM 1)

kvalifikace

Elektrikáři

Materiál

Poz.OznačeníArtiklHrabě
T24426T24427T24683
01

Schütz K3-10, 24 VAC

T244261--
02

Schütz K3-18, 24 VAC

T24427-1-
03

Schütz K3-32, 24 VAC

T24683--1

Požadovaný materiál

  • Šroubovák Torx velikost 20
  • Šroubovák s plochou hlavou, velikost 3

postup

POZOR!

Práce se zařízením vyžaduje znalost bezpečnostních pokynů a stručný návod. To je důvod, proč:

Před zahájením jakékoli práce si pečlivě přečtěte bezpečnostní pokyny a stručný návod. Základním požadavkem na bezpečnou práci je dodržování všech bezpečnostních pokynů a pečlivé jednání kvalifikovaného odborného personálu, aby se předešlo nehodám způsobeným zraněním a poškozením majetku.

ochlazení a vypnutí přístroje

  • Na základní obrazovce klepněte na tlačítko funkce ().
    → Přístroj se ochladí, dokud teplota není nižší než ochlazovací teplota. Přístroj se poté vypne.

  • Vypnutí hlavního spínače (QS 1), vytáhněte zástrčku.

Otevřete přední stranu

  • Otevřete přední dveře a sklopte přední část zcela dolů uvolněním dvou šroubů Torx.
  • Odstraňte ochranný kryt v elektrickém krytu odstraněním šroubů Torx.

Swap

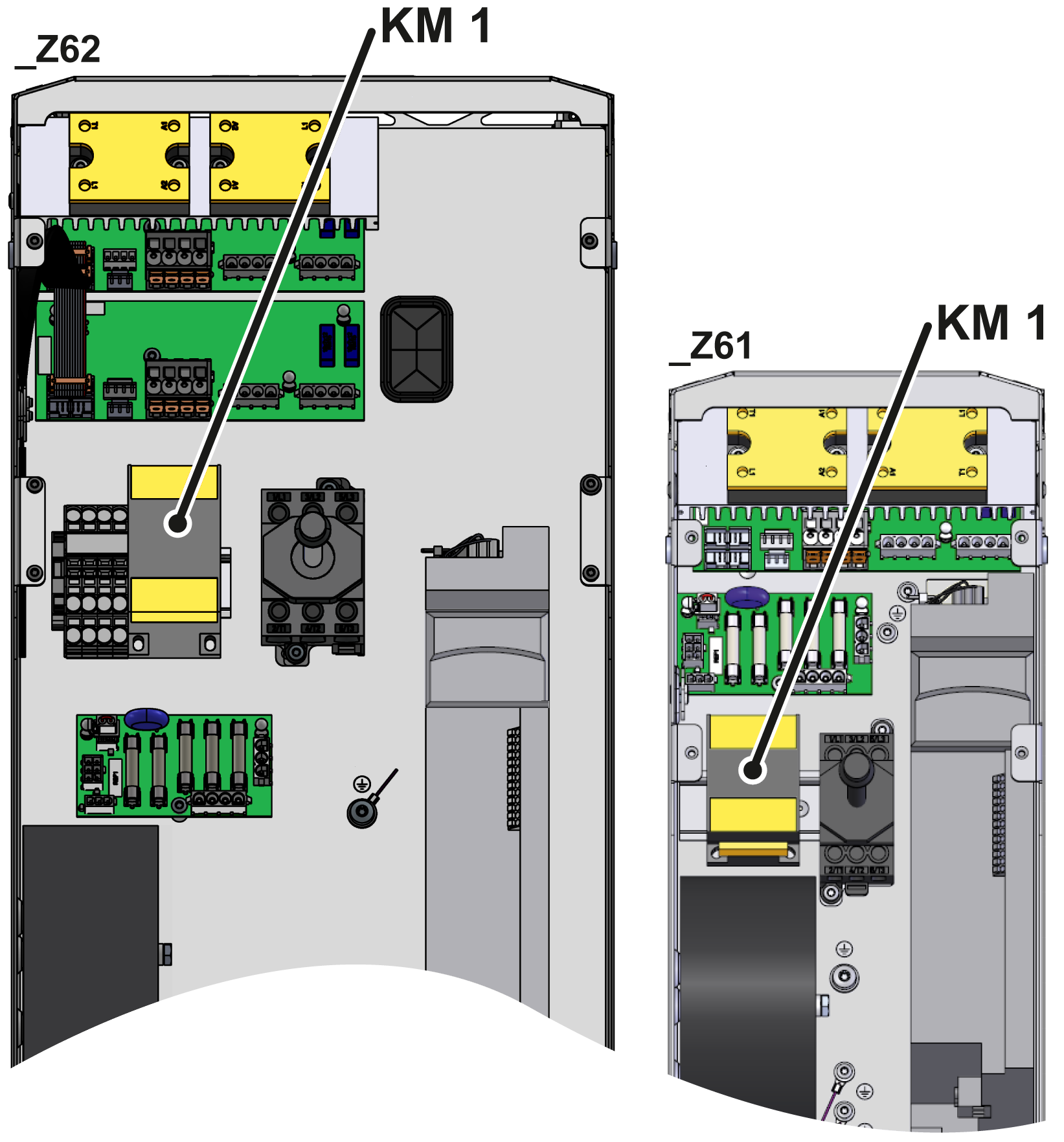

  • Ujistěte se, že všechny značky kabelů jsou snadno čitelné.
  • Všechny kabely ze svorek stykače KM_1.
  • Odstraňte chránič z kolejnice klobouku.
    • Uvolněte zámek na spodní straně stykače štěrbinovým šroubovákem.
    • Po uvolnění lehce nakloňte a zvedněte stykač z kolejnice klobouku.
  • Zkontrolujte, zda je nový stykač vhodný pro zamýšlené použití (porovnejte technické specifikace).
  • Namontujte nový stykač na kolejnici klobouku.
    • Hold chránič tak, aby zámek směřoval dolů. Poté jej položte na kolejnici klobouku a zatlačte dolů, dokud neuslyšíte „cvaknutí“.
    • Ujistěte se, že stykač je pevně a správně umístěn na kolejnici klobouku.
  • Připojte kabel ke správným svorkám podle elektrického schématu (elektrické schéma, klikněte zde... ).
    • Ujistěte se, že není zaseknuta žádná izolace kabelu a že kabelový kontakt je plochý ve správné připojovací komoře.
    • Utáhněte kabelové spoje točivým momentem 10 Nm.
  • Proveďte vizuální a tahovou zkoušku.
    • Ujistěte se, že všechny kabelové spoje jsou bezpečně upevněny a správně vyrobeny podle elektrického schématu.

zavřít přední

  • Namontujte ochranný kryt kolem elektrického pouzdra a zajistěte šrouby Torx.
  • Sklopte přední část a zajistěte 2x šrouby Torx.

Kontrola funkce

  • Připojte napájecí zástrčku a spínač zapnout hlavní spínač (QS 1).
  • Zapnout přístroj pomocí tlačítka I/O (), zkontrolujte těsnost a funkce zařízení.
  • Vypněte přístroj pomocí tlačítka I/O ().
    → Přístroj se vypne a v případě potřeby je chlazený a beztlakový.
  • Vypnutí hlavního spínače (QS 1).
