účel

Výměna tlakového senzoru (BP 1, BP 2, BP 3)

kvalifikace

Odborný personál

Materiál

Poz.OznačeníArtiklHrabě

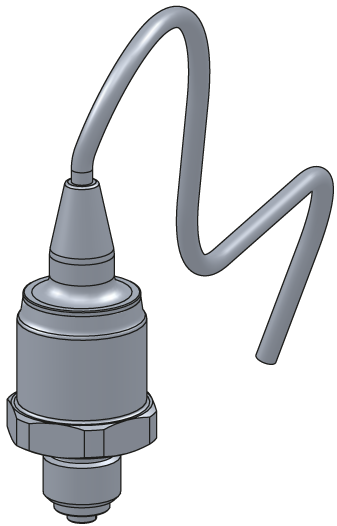

01Tlakový senzor 0-25 barT25305-X1
02O-kroužek FPM 7,5x2 (volitelně)T286621

Požadovaný materiál

  • Šroubovák Torx velikost 20
  • kabelová vázací páska

postup

POZOR!

Práce se zařízením vyžaduje znalost bezpečnostních pokynů a stručný návod. To je důvod, proč:

Před zahájením jakékoli práce si pečlivě přečtěte bezpečnostní pokyny a stručný návod. Základním požadavkem na bezpečnou práci je dodržování všech bezpečnostních pokynů a pečlivé jednání kvalifikovaného odborného personálu, aby se předešlo nehodám způsobeným zraněním a poškozením majetku.

ochlazení a vyprázdnění přístroje

  • Na základní obrazovce klepněte na tlačítko funkce ().
  • Na základní obrazovce klepněte na tlačítko funkce ().
    → Přístroj před vypnutím formy vychladne a vyprázdní formu.

Zkontrolujte tlak a vypněte přístroj

  • Vyberte možnost [Zobrazit] > [Skutečné Hodnoty] > [Systémový Tlak].
    → Systémový tlak musí ukazovat 0,0 (± 0,1) bar.
  • Tlak zobrazený manometrem musí být 0,0 (+0,3) bar.

  • Vypnutí hlavního spínače (QS 1), vytáhněte zástrčku.

Sejměte kryty a otevřete přední stranu

  • Odstraňte kryty ze zařízení (→Otevřete přístroj).
  • Otevřete přední dveře a sklopte přední část zcela dolů uvolněním dvou šroubů Torx.

Swap

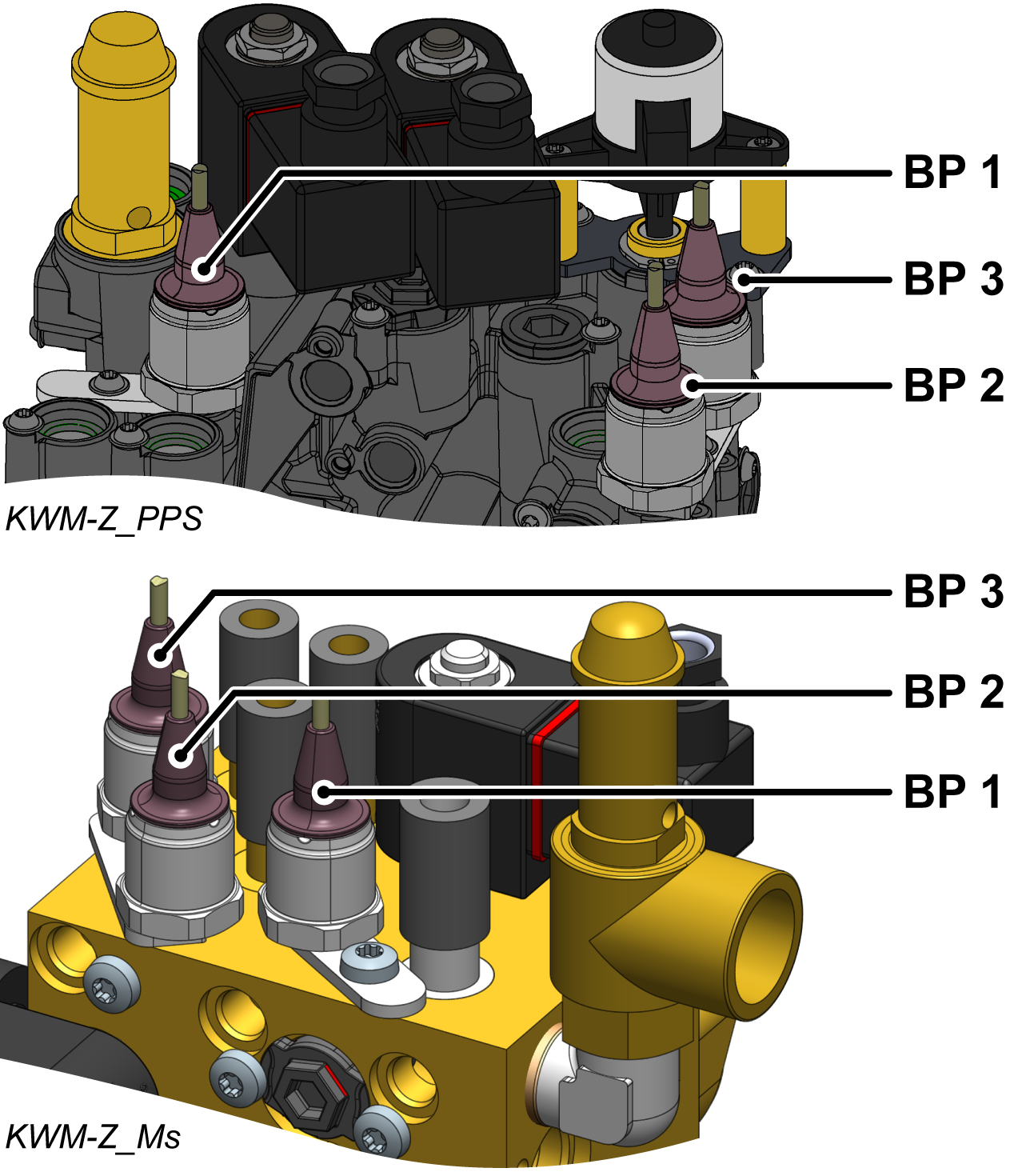

  • Demontujte kabel snímače tlaku (BP 1, BP 2, BP 3) na desce přístroje GIF-61 a kabel zcela vyjměte.
    • BP 1 snímač tlaku → slot X31.1
    • BP 2 snímač tlaku → slot X31.2
    • BP 3 snímač tlaku → slot X 31.3
  • Demontujte šroub Torx a vyjměte montážní desku.
  • Demontujte snímač tlaku.
  • Vyčistěte instalační prostor snímače tlaku, zejména drážku pro O-kroužek.
  • Vložte nový O-kroužek (T28662) do drážky.
  • Namontujte nový snímač tlaku (T28555) a držák a zajistěte šroub Torx utahovacím momentem 2 Nm.
    • Nepřekračujte utahovací moment — protějšek je vyroben z plastu (PPS)
  • Směrujte a připojte kabel ze snímače tlaku k desce přístroje GIF-61.
    • BP 1 snímač tlaku → slot X31.1
    • BP 2 snímač tlaku → slot X31.2
    • BP 3 snímač tlaku → slot X 31.3
  • Znovu nainstalujte odstraněné stahovací pásky nebo je vyměňte za nové.
  • Sklopte přední část a zajistěte 2x šrouby Torx.

Ověření kalibrace

POZOR - nebezpečí nesprávné kalibrace!

Nesprávná kalibrace může způsobit poruchu přístroje. To je důvod, proč:

  • Ověření kalibrace
  • Zapojte napájecí zástrčku a zapnout hlavní vypínač (QS 1).
  • Ujistěte se, že přístroj je beztlaký. Tlak zobrazený manometrem musí být 0,0 (+0,3) bar.
  • Vyberte možnost [Zobrazit] > [Skutečné Hodnoty] > [Tlak v systému].
    • Systémový tlak by měl ukazovat 0,0 (± 0,1) bar.
    • Pokud je odchylka > 0,1 baru, musí být snímače tlaku kalibrovány.

Kalibrace snímače tlaku

V případě větších lineárních chyb lze jednotlivé tlakové senzory kalibrovat.

UPOZORNĚNÍ!

Pro přístup k parametrům nastavte uživatelský profil na „servisni“. Klikněte zde...

  • Vyberte možnost [Servis] > [Kalibrace] > [Tlak] > [Snímač tlaku 1 ofset]/[Snímač Tlaku 2 ofset]/[Snímač tlaku 3 Offset].
    • Nastavte odsazení odpovídajícím způsobem.
  • Zopakujte proces ověření.

Zkontrolujte těsnost a funkce

  • Zapnout přístroj pomocí tlačítka I/O (), zkontrolujte těsnost a funkce zařízení.

Vypněte přístroj a nainstalujte kryty

  • Vypněte přístroj pomocí tlačítka I/O ().
    → Přístroj se vypne a v případě potřeby je chlazený a beztlakový.
  • Vypnutí hlavního spínače (QS 1).
  • Znovu připojte kryty ze zařízení (→Otevřete přístroj).
