účel

výměna Touchscreen 7" IPS 180x129 (A 2)

Quallifikaion

odborný personál

Materiál

Poz.OznačeníArtiklHrabě
01

Touchscreen 7" IPS 180x129

T284941

Požadovaný materiál

  • Šroubovák Torx velikost 20
  • Šroubovák s plochou hlavou, velikost 0
  • Horkovzdušný dmychadlo s regulace teploty
    • Pokud je k dispozici, připojitelná redukční tryska pro cílené vytápění
  • Čištění/rozpouštědlo k odstranění zbytků lepidla
  • ochranné rukavice

postup

POZOR!

Práce se zařízením vyžaduje znalost bezpečnostních pokynů a stručný návod. To je důvod, proč:

Před zahájením jakékoli práce si pečlivě přečtěte bezpečnostní pokyny a stručný návod. Základním požadavkem na bezpečnou práci je dodržování všech bezpečnostních pokynů a pečlivé jednání kvalifikovaného odborného personálu, aby se předešlo nehodám způsobeným zraněním a poškozením majetku.

ochlazení a vypnutí

  • Na základní obrazovce klepněte na tlačítko funkce ().
    → Přístroj se ochladí, dokud teplota není nižší než ochlazovací teplota. Přístroj se poté vypne.

  • Vypnutí hlavního spínače (QS 1), vytáhněte zástrčku.

Otevřete přední stranu

  • Otevřete přední dveře a sklopte přední část zcela dolů uvolněním dvou šroubů Torx.

Vyjměte desku přístroje a ovladač

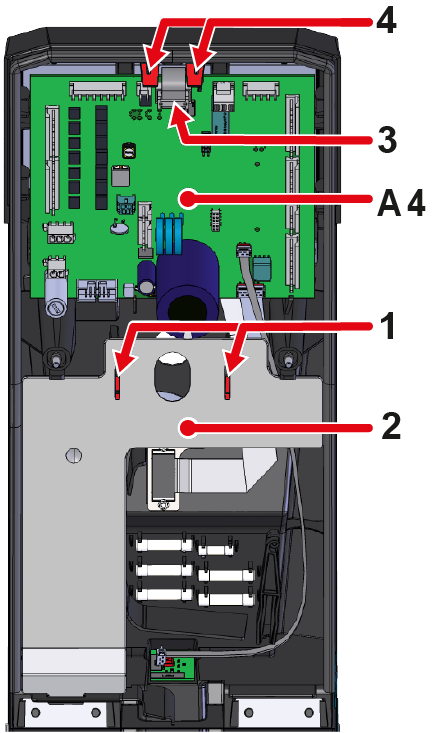

  • Stiskněte montážní svorky (①) dohromady, abyste odstranili kryt kabelu (②).
  • Odpojte konektor (③) od desky přístroje GIF-61 (A_4).
  • Stiskněte montážní popruhy GIF-61 (A_4) (④) směrem ven. Potom zvedněte desku plošných spojů a sklopte ji zpět.
    • Připojení konektorů na desce plošných spojů nemusí být odpojena.

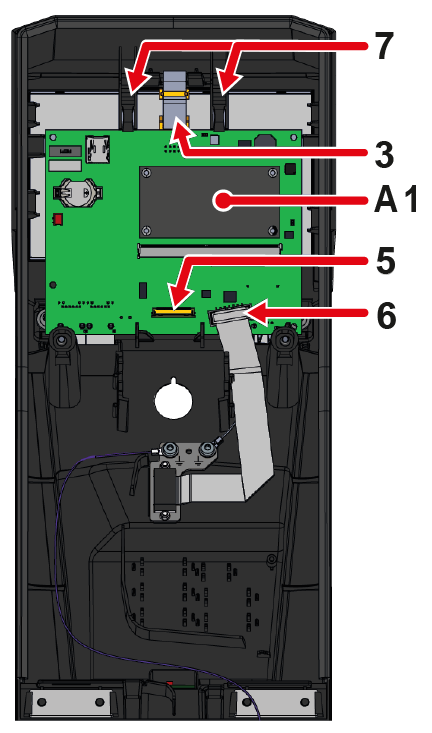

  • Odpojte připojení zástrčky (⑤) z displeje (A_2) k řadiči USR-61 (A_1).
    • Před vyjmutím kabelu odemkněte konektor z displeje, například plochým šroubovákem.
  • Odpojte konektor (⑥) od kabelu „HB“ k ovladači USR-61 (A_1).
  • Zatlačte upevňovací popruhy ovladače USR-61 (A_1) (⑦) směrem ven. Potom zvedněte desku plošných spojů.
    • Zástrčky na řadiči USR-61 (A_1) nemusí být odpojeny.

Vyměňte dotykovou obrazovku

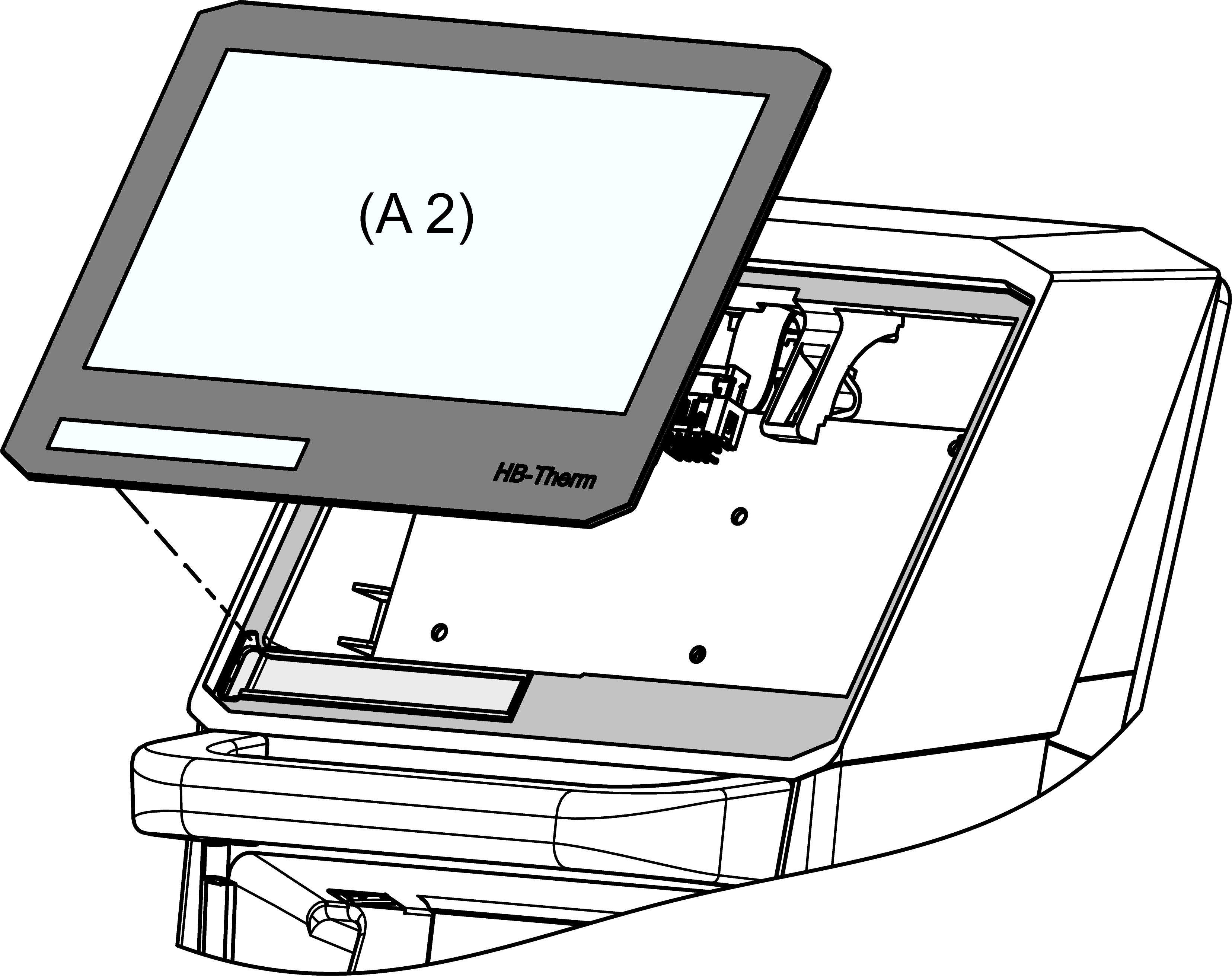

  • Lepicí povrch dotykové obrazovky (A_2) zahřejte, aby se lepidlo změkčilo. Vytlačte dotykovou obrazovku zevnitř ven a vyjměte ji. Doporučuje se začít v pravém horním rohu (pohled shora zvenčí). Lepidlo se postupně uvolňuje, dokud nedojde k úplnému odstranění dotykové obrazovky.
    • Při zahřívání se ujistěte, že teplota nepřesahuje 100 °C.
    • Ujistěte se, že horký vzduch směřuje do mezery mezi dotykovou obrazovkou a plastovým krytem.
  • Odstraňte zbytky lepidla z povrchu předního Krytu přístroje vhodným čisticím/rozpouštědlem.
    • Ujistěte se, že lepicí povrch je čistý a bez mastnoty.
  • Odstraňte ochrannou fólii z lepicí plochy nové dotykové obrazovky (A_2).
  • Vložte novou dotykovou obrazovku (A_2) a pevně stiskněte vnější okraj/povrch. Pak zatlačte zezadu a postavte se proti němu zvenčí.
  • Vložte štítek typu zařízení do příslušného slotu na zadní straně dotykové obrazovky (A_2).

Nainstalujte desku přístroje a ovladač

  • Vložte regulátor USR-61 USR-61 (A_1) do dodaných výklenků.
    • Ujistěte se, že upevňovací popruhy (⑦) jsou zacvaknuty na svém místě.
  • Zapojte konektory (③, ⑤, ⑥) zpět do řadiče USR-61 (A_1).
  • Vložte desku přístroje GIF-61 (A_4) do příslušných výklenků.
    • Ujistěte se, že upevňovací popruhy (④) jsou zaklapnuty na svém místě.
  • Zapojte konektor (③) zpět do desky přístroje GIF-61 (A_4).
  • Vložte kryt kabelu (②) do příslušných výklenků.
    • Ujistěte se, že jsou upevňovací svorky (①) zajištěny na svém místě.

zavřít přední

  • Sklopte přední část a zajistěte 2x šrouby Torx.

Kontrolní funkce

  • Připojte napájecí zástrčku a spínač zapnout hlavní spínač (QS 1).
  • Zapnout přístroj pomocí tlačítka I/O (), zkontrolujte těsnost a funkce zařízení.

vypnutí

  • Vypněte přístroj pomocí tlačítka I/O ().
    → Přístroj se vypne a v případě potřeby je chlazený a beztlakový.
  • Vypnutí hlavního spínače (QS 1).
