Výměna plnicího čerpadla SAP 20 bar, 120 VAC (M 2)

kvalifikace

Odborný personál

Materiál

Poz.OznačeníArtiklHrabě
T28645-1T28645-2
01plnicí čerpadlo 20 bar, 120 VACT2866111
02Nosič pro HB-100*ZL (smontovaný)T288491-
03Nosič pro HB-140/160 (smontovaný)T28648-1
04Přídržný vak (smontovaný)T2865222
05závitová vložka (smontovaná)T2158222
06Šroub M4x6 Torx (smontovaný)B198354722
07Úhlová hadicová tryska (smontovaná)T2866011

Požadovaný materiál

  • Šroubovák Torx velikost 20
  • štěrbinový šroubovák

postup

POZOR!

Práce se zařízením vyžaduje znalost bezpečnostních pokynů a stručný návod. To je důvod, proč:

Před zahájením jakékoli práce si pečlivě přečtěte bezpečnostní pokyny a stručný návod. Základním požadavkem na bezpečnou práci je dodržování všech bezpečnostních pokynů a pečlivé jednání kvalifikovaného odborného personálu, aby se předešlo nehodám způsobeným zraněním a poškozením majetku.

ochlazení a vyprázdnění přístroje

  • Na základní obrazovce klepněte na tlačítko funkce ().
  • Na základní obrazovce klepněte na tlačítko funkce ().
    → Přístroj před vypnutím formy vychladne a vyprázdní formu.

Zkontrolujte tlak a vypněte přístroj

  • Vyberte možnost [Zobrazit] > [Skutečné Hodnoty] > [Systémový Tlak].
    → Systémový tlak musí ukazovat 0,0 (± 0,1) bar.
  • Tlak zobrazený manometrem musí být 0,0 (+0,3) bar.

  • Vypnutí hlavního spínače (QS 1), vytáhněte zástrčku.
  • Odstraňte kryty ze zařízení (→Otevřete přístroj).

Výměna plnicího čerpadla

  • Demontujte montážní šroub na plnicím čerpadle s držákem.
  • Odpojte připojovací kabel z plnicího čerpadla.
  • Uvolněte hadicové svorky a odstraňte silikonová hadicová vedení z plnicího čerpadla.

UPOZORNĚNÍ!

Ujistěte se, že zátky a silikonová hadicová vedení jsou čisté a bez nečistot. V případě potřeby vyměňte poškozenou silikonovou hadici (k dispozici jako volitelná výbava).

  • Namontujte silikonová hadicová vedení na nové plnicí čerpadlo.
  • Připojte připojovací kabel k plnicímu čerpadlu.
  • Zajistěte plnicí čerpadlo pomocí držáku do vhodné polohy pomocí šroubu a podložky.

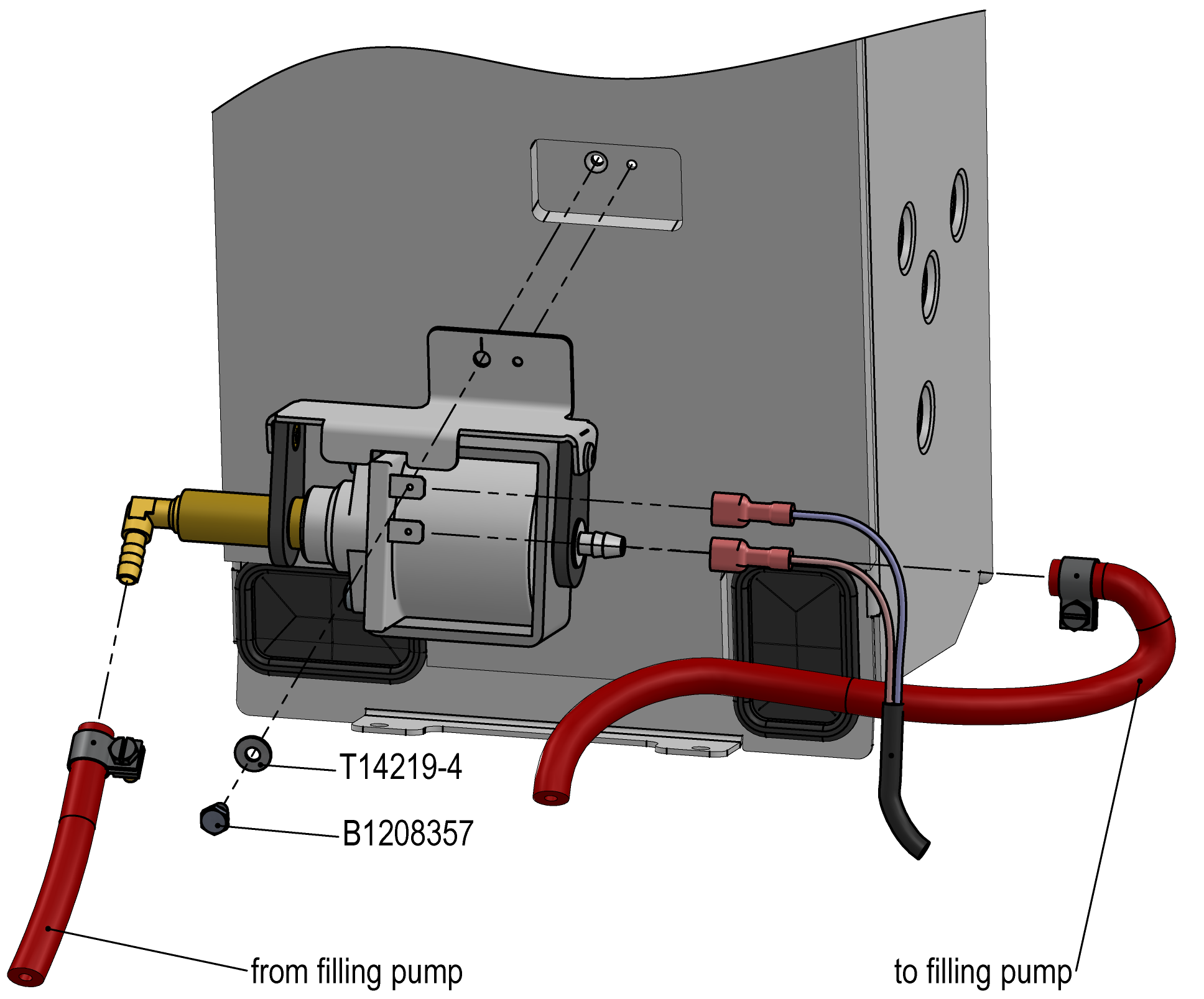

HB-100Z61*ZL (T28645-1)

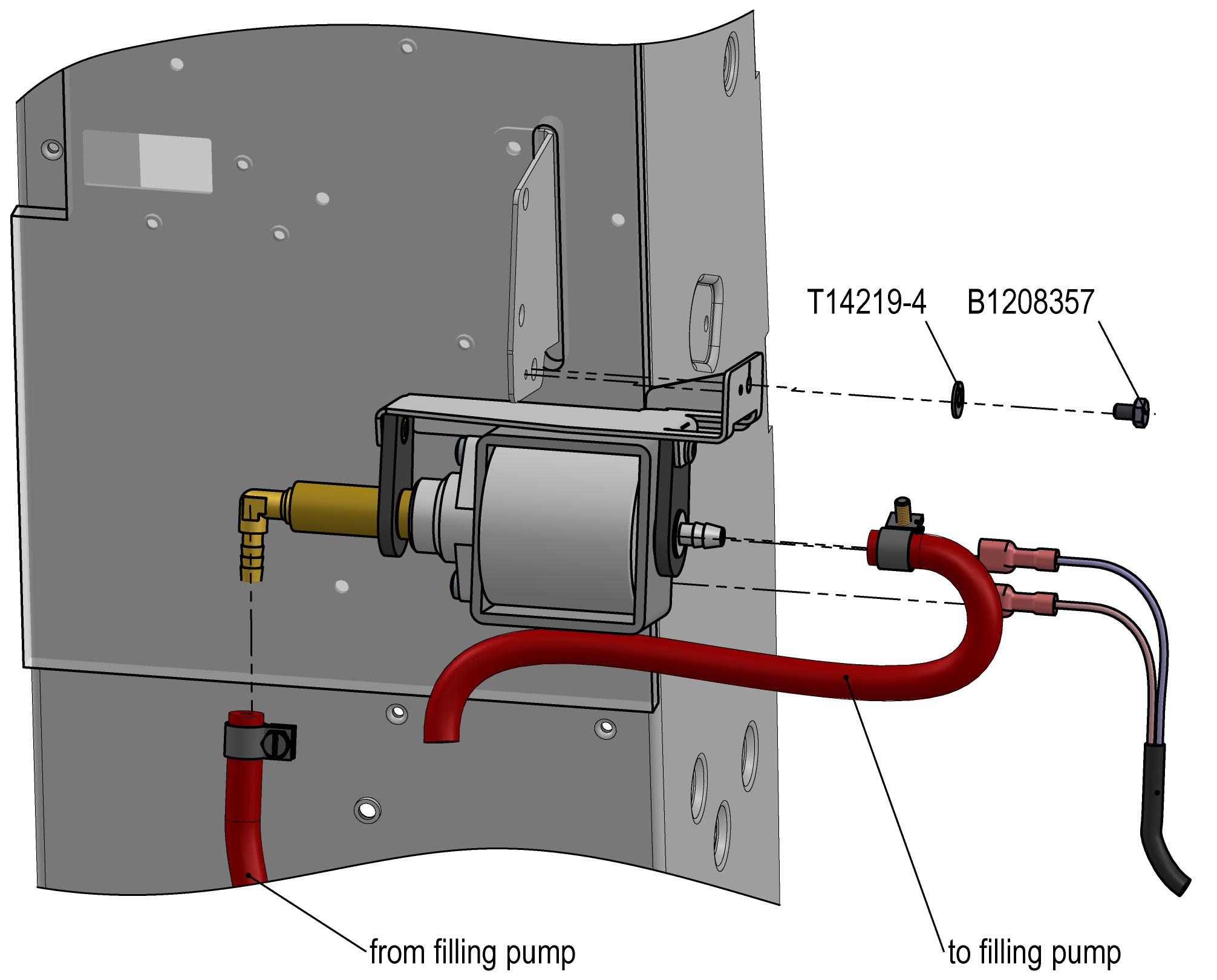

HB-140/160Z61 HB-140/160Z61 (T28645-2)

Zkontrolujte těsnost a funkce

  • Připojte napájecí zástrčku a spínač zapnout hlavní spínač (QS 1).
  • Zapnout přístroj pomocí tlačítka I/O (), zkontrolujte těsnost a funkce zařízení.

Vypněte přístroj a nainstalujte kryty

  • Vypněte přístroj pomocí tlačítka I/O ().
    → Přístroj se vypne a v případě potřeby je chlazený a beztlakový.
  • Vypnutí hlavního spínače (QS 1).
  • Znovu připojte kryty ze zařízení (→Otevřete přístroj).
