účel

Výměna frekvenčního měniče (U 1)

kvalifikace

Elektrikáři

Materiál

Poz.OznačeníArtiklHrabě
T28669T28670
01

frekvenční měnič
i510 2,2 kW, 340–528 VAC

T286691-
02

frekvenční měnič
i510 2,2 kW, 170–264 VAC

T28670-1

Požadovaný materiál

  • Šroubovák Torx, velikost 10,20

postup

POZOR!

Práce se zařízením vyžaduje znalost bezpečnostních pokynů a stručný návod. To je důvod, proč:

Před zahájením jakékoli práce si pečlivě přečtěte bezpečnostní pokyny a stručný návod. Základním požadavkem na bezpečnou práci je dodržování všech bezpečnostních pokynů a pečlivé jednání kvalifikovaného odborného personálu, aby se předešlo nehodám způsobeným zraněním a poškozením majetku.

ochlazení a vypnutí

  • Na základní obrazovce klepněte na tlačítko funkce ().
    → Přístroj se ochladí, dokud teplota není nižší než ochlazovací teplota. Přístroj se poté vypne.

  • Vypnutí hlavního spínače (QS 1), vytáhněte zástrčku.Pak čekat 5 minut!

Nebezpečí života v důsledku elektrického napětí!

V případě kontaktu s díly nesoucími napětí existuje okamžité riziko úmrtí. To je důvod, proč:

Před otevřením odpojte přístroj od elektrického napájení. Zajistěte odpojení proti Zapnout. Kvůli nabitým kondenzátorům počkejte 5 minut po vypnutí zdroje napájení pracovat na frekvenčním měniči.

Otevřete přední stranu

  • Otevřete přední dveře a sklopte přední část zcela dolů uvolněním dvou šroubů Torx.
  • Odstraňte ochranný kryt v elektrickém krytu odstraněním šroubů Torx.

Swap

  • Odpojte konektory X100, X105 a X216 od frekvenčního měniče.
    • Pomocí kabelu X216 odstraňte kabelovou spojku ze stínícího připojení.
  • Odstraňte uzemňovací vodiče (Čerpadlo, elektrický kryt) z frekvenčního měniče.
  • Povolte šrouby frekvenčního měniče na zadní stěně.
  • Zatlačte frekvenční měnič nahoru, natáhněte jej dopředu z montážních šroubů a vyjměte jej.
  • Namontujte nový frekvenční měnič a utáhněte montážní šrouby.

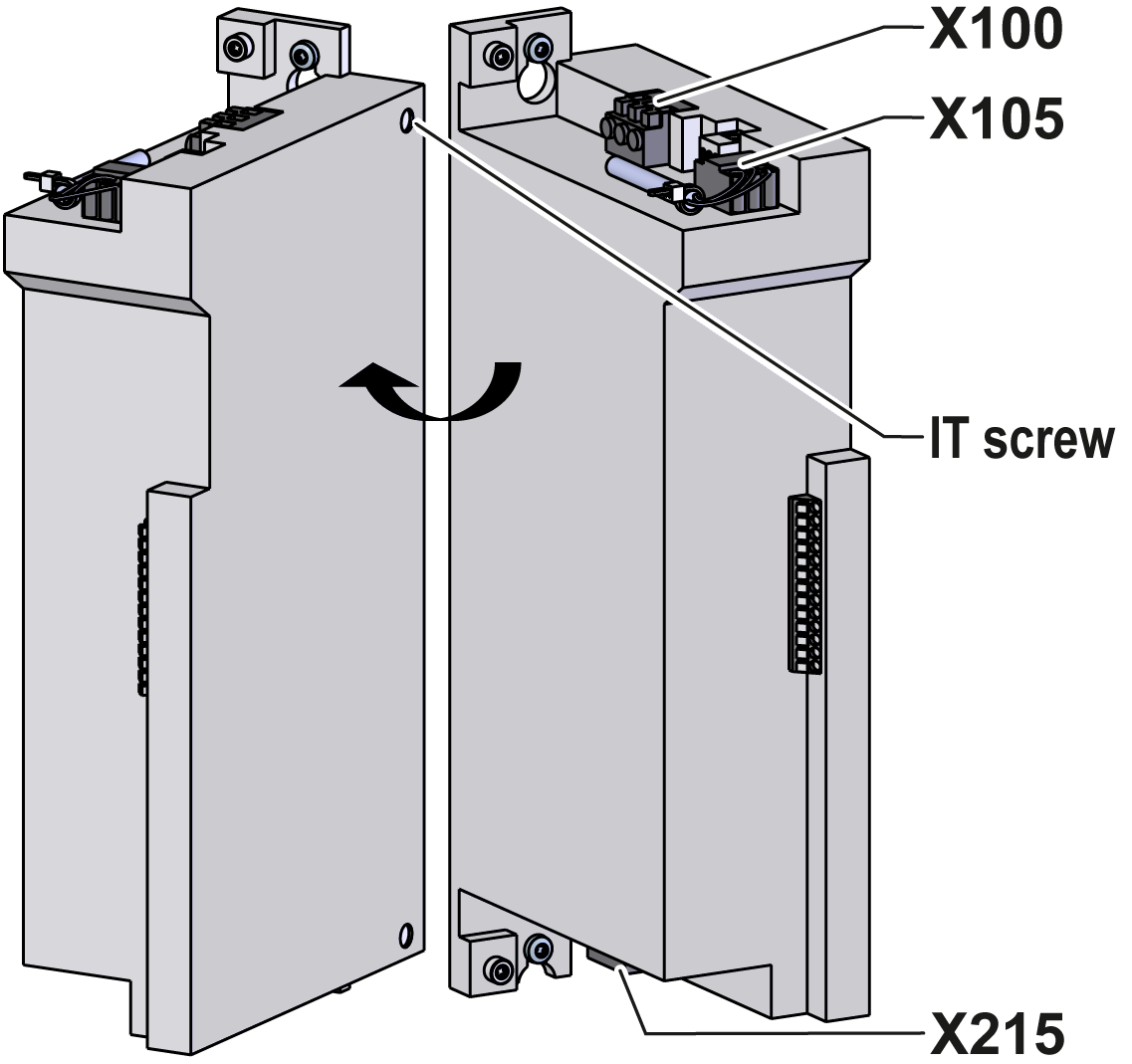

    • Zvláštnost IT systémů (připojení napájení bez ochranné uzemnění): Kondenzátorový šroub na vstupu frekvenčního měniče (horní IT šroub) musí být odstraněn.
  • Připojte uzemňovací vodiče (Čerpadlo, elektrický kryt) ke frekvenčnímu měniči.
  • Připojte konektory X100, X105 a X216 do frekvenčního měniče.
    • Ujistěte se, že všechna připojení jsou provedena správně podle elektrického schématu. Klikněte zde...
  • Kabel X216 připevněte ke stínícímu portu pomocí kabelové pásky.

zavřít vpředu

  • Namontujte ochranný kryt kolem elektrického pouzdra a zajistěte šrouby Torx.
  • Sklopte přední část a zajistěte 2x šrouby Torx.

Kontrolní funkce

  • Připojte napájecí zástrčku a spínač zapnout hlavní spínač (QS 1).
  • Zapnout přístroj pomocí tlačítka I/O (), zkontrolujte těsnost a funkce zařízení.

vypněte přístroj

  • Vypněte přístroj pomocí tlačítka I/O ().
    → Přístroj se vypne a v případě potřeby je chlazený a beztlakový.
  • Vypnutí hlavního spínače (QS 1).
