účel

Výměna pohonu chladicího ventilu 2 (M 4)

kvalifikace

Odborný personál

Materiál

Poz.OznačeníArtiklHrabě
01lineární krokový motor s držákemT288671

Požadovaný materiál

  • Klíč s otevřeným koncem, SW 10

postup

POZOR!

Práce se zařízením vyžaduje znalost bezpečnostních pokynů a stručný návod. To je důvod, proč:

Před zahájením jakékoli práce si pečlivě přečtěte bezpečnostní pokyny a stručný návod. Základním požadavkem na bezpečnou práci je dodržování všech bezpečnostních pokynů a pečlivé jednání kvalifikovaného odborného personálu, aby se předešlo nehodám způsobeným zraněním a poškozením majetku.

ochlazení a vyprázdnění přístroje

  • Na základní obrazovce klepněte na tlačítko funkce ().
  • Na základní obrazovce klepněte na tlačítko funkce ().
    → Přístroj před vypnutím formy vychladne a vyprázdní formu.

Vypněte přístroj a odstraňte kryty

  • Vypnutí hlavního spínače (QS 1), vytáhněte zástrčku.
  • Odstraňte kryty ze zařízení (→Otevřete přístroj).

Swap

  • Demontujte kabel k chladicímu ventilu (M 4)
  • Demontujte šrouby zajišťující Chlazení ventil k krytu dvakrát.

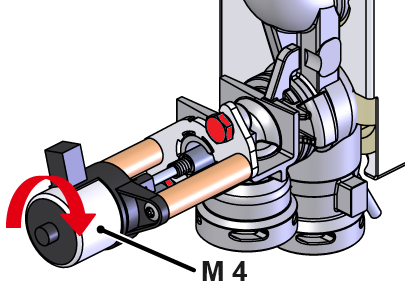

  • Otočte krokový motor, lehce jej vytáhněte a posuňte ze spojky.
  • Vložte nový krokový motor, otočte jej do koncové polohy a zajistěte jej dvěma šrouby.
  • Připojte kabel k chladicím ventilu

Kontrolní funkce

  • Připojte napájecí zástrčku a spínač zapnout hlavní spínač (QS 1).

UPOZORNĚNÍ!

Nastavte uživatelský profil na „Výživné“ pro přístup k parametrům. Klikněte zde...

  • Vyberte možnost [Servis] > [Parametry] > [Krokové Motory] > [Krokový Motor 2] > [Umístění KV 2]
  • Změňte polohu a zkontrolujte, zda se krokový motor včetně pístu pohybuje nebo ne:
    • 0% = uzavřený ventil
    • 100% = otevřený ventil
  • Zapnout přístroj pomocí tlačítka I/O (), zkontrolujte těsnost a funkce zařízení.

Vypněte přístroj a nainstalujte kryty

  • Vypněte přístroj pomocí tlačítka I/O ().
    → Přístroj se vypne a v případě potřeby je chlazený a beztlakový.
  • Vypnutí hlavního spínače (QS 1).
  • Znovu připojte kryty ze zařízení (→Otevřete přístroj).
