účel

Výměna desky napájecího zdroje PSU-61 (A 14)

kvalifikace

Odborný personál

Materiál

Poz.
Označení
Artikl
Hrabě
T28954
01Deska napájení PSU-61T285541
02Konektor můstku X215 (předvolba napětí)T216081

Požadovaný materiál

  • Šroubovák Torx velikost 20

postup

POZOR!

Práce se zařízením vyžaduje znalost bezpečnostních pokynů a stručný návod. To je důvod, proč:

Před zahájením jakékoli práce si pečlivě přečtěte bezpečnostní pokyny a stručný návod. Základním požadavkem na bezpečnou práci je dodržování všech bezpečnostních pokynů a pečlivé jednání kvalifikovaného odborného personálu, aby se předešlo nehodám způsobeným zraněním a poškozením majetku.

ochlazení a vypnutí přístroje

  • Na základní obrazovce klepněte na tlačítko funkce ().
    → Přístroj se ochladí, dokud teplota není nižší než ochlazovací teplota. Přístroj se poté vypne.

  • Vypnutí hlavního spínače (QS 1), vytáhněte zástrčku.

Otevřená přední strana

  • Otevřete přední dveře a sklopte přední část zcela dolů uvolněním dvou šroubů Torx.
  • Odstraňte ochranný kryt v elektrickém krytu odstraněním šroubů Torx.

Swap

  • Vyjměte všechny konektory z desky elektrického napájení.
  • Demontujte montážní šroub a vyjměte desku napájení z držáku a vyjměte ji.
  • Přeneste pojistky (FU 1, FU 2,...) na novou desku napájení.
  • Namontujte novou desku napájení a zajistěte ji montážním šroubem.
  • Zkontrolujte napájecí napětí (→ Specifikace typový štítek).

POZOR - nebezpečí nesprávného připojení!

Nesprávná předvolba napětí nebo nesprávné připojení mohou přístroj poškodit. To je důvod, proč:

  • Ujistěte se, že volba napětí a připojení jsou správné.

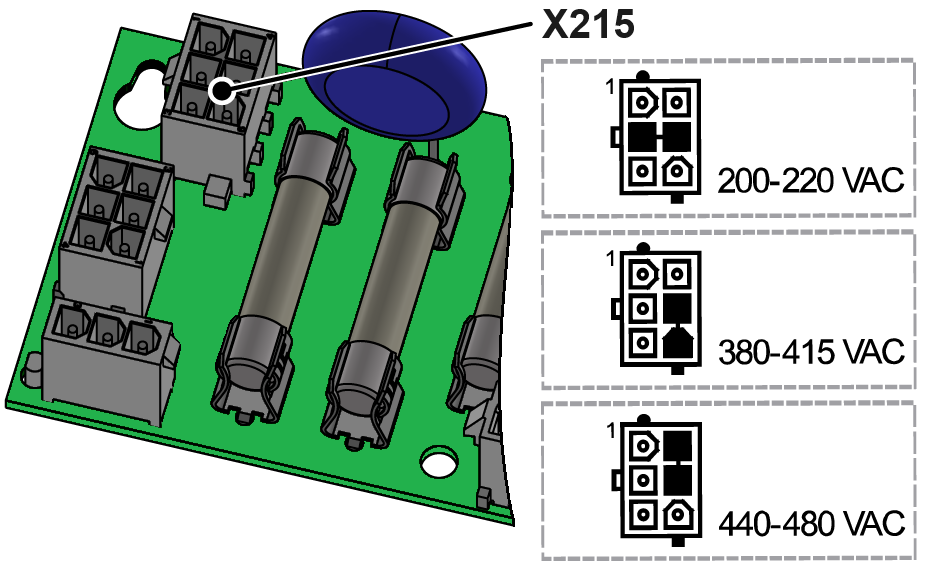

  • Předem vyberte napětí ve slotu X215 pomocí můstkové zástrčky (T21608) (obr.).
  • Připojte všechny konektory k desce elektrického napájení.

zavřít přední

  • Namontujte ochranný kryt kolem elektrického pouzdra a zajistěte šrouby Torx.
  • Sklopte přední část a zajistěte 2x šrouby Torx.

zapnout přístroj a zkontrolovat funkce

  • Připojte napájecí zástrčku a spínač zapnout hlavní spínač (QS 1).
  • Zapnout přístroj pomocí tlačítka I/O (), zkontrolujte těsnost a funkce zařízení.

vypněte přístroj

  • Vypněte přístroj pomocí tlačítka I/O ().
    → Přístroj se vypne a v případě potřeby je chlazený a beztlakový.
  • Vypnutí hlavního spínače (QS 1).
