Výměna snímače zvuku (BB 1, BB 2)

kvalifikace

odborný personál

Materiál

Poz.OznačeníArtikl

Hrabě

T28986

01Snímač zvuku 180° CT285551
02PTFE těsnění 16x24x1T288831

Požadovaný materiál

  • otevřený klíč, velikost 10
  • Šroubovák Torx, velikost 30

Video průvodce

Chcete-li sledovat video YouTube, klikněte na odkaz QR kód.

postup

POZOR!

Práce se zařízením vyžaduje znalost bezpečnostních pokynů a stručný návod. To je důvod, proč:

Před zahájením jakékoli práce si pečlivě přečtěte bezpečnostní pokyny a stručný návod. Základním požadavkem na bezpečnou práci je dodržování všech bezpečnostních pokynů a pečlivé jednání kvalifikovaného odborného personálu, aby se předešlo nehodám způsobeným zraněním a poškozením majetku.

ochlazení a vypusťte

  • Na základní obrazovce klepněte na tlačítko funkce ().
  • Na základní obrazovce klepněte na tlačítko funkce ().
    → Přístroj před vypnutím formy vychladne a vyprázdní formu.

Zkontrolujte a vypněte tlak

  • Vyberte možnost [Zobrazit] > [Skutečné Hodnoty] > [Systémový Tlak].
    → Systémový tlak musí ukazovat 0,0 (± 0,1) bar.
  • Tlak zobrazený manometrem musí být 0,0 (+0,3) bar.

  • Vypnutí hlavního spínače (QS 1), vytáhněte zástrčku.

Odstraňte kryty

Swap

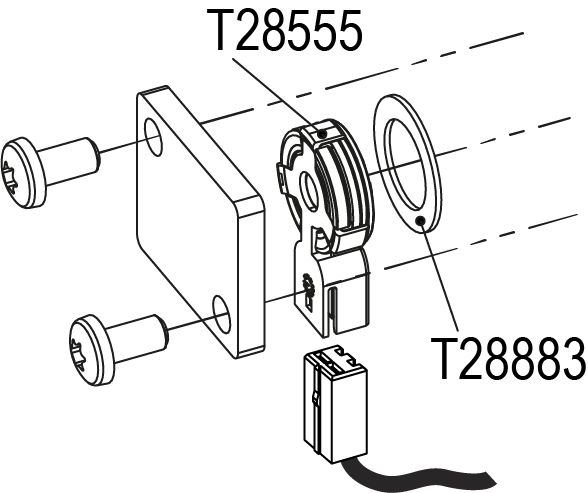

  • Demontujte kabel na převodníku zvuku () T28555.
  • Odstraňte 2 šrouby Torx a sejměte víko.
  • Vyměňte snímač zvuku (T28555) a těsnění (T28883).
  • Namontujte víko a zašroubujte 2x šrouby Torx s 12 Nm.
  • Připojte kabel k převodníku zvuku () T28555.

Zkontrolujte těsnost a funkce

  • Připojte napájecí zástrčku a spínač zapnout hlavní spínač (QS 1).
  • Zapnout přístroj pomocí tlačítka I/O (), zkontrolujte těsnost a funkce zařízení.

Měření průtoku kalibrace

  • Provozujte přístroj v normálním provozu při teplotě 40° C po dobu nejméně 10 minut.
  • Vyberte možnost [Servis] > [Kalibrace] > [Flow] > [Průtok ofsetový (interní)].
    • Nastavte parametry na 2 l/min.
  • Uzavřít uzavírací ventil mezi Výstupem z přístroje a návratem a čekat 1 minutu.
  • Přečtěte si aktuální průtok.
  • Nastavte parametry [odsazení průtoku (interní)] podle následujícího výpočtu:
    • Nový offset = 2 l/min — „proudový průtok“ [průtok].
  • Otevřete uzavírací ventil.

Kontrola kalibrace

Nebezpečí nesprávné kalibrace

Nesprávná kalibrace může způsobit poruchu přístroje. To je důvod, proč:

  • Ověření kalibrace
  • V normálním režimu provozujte přístroj při teplotě 40° C po dobu nejméně 10 minut.
  • Uzavřít uzavírací ventil mezi Výstup z přístroje a Zpátečka.
    • Průtok klesne na 0 l/min a výstražná zpráva „Průtok nula“ je zpožděna.

Vypnutí a instalace krytů

  • Vypněte přístroj pomocí tlačítka I/O ().
    → Přístroj se vypne a v případě potřeby je chlazený a beztlakový.
  • Vypnutí hlavního spínače (QS 1).
  • Znovu připojte kryty ze zařízení (→Otevřete přístroj).
