účel

Dodatečné vybavení připojení pro alarm a externí řídicí jednotka ZB

kvalifikace

odborný personál

Materiál

Poz.OznačeníArtiklHrabě
01Kabel X25/X26, 0,26 mT28732-11
02Šroub M3x12-TorxB19834072
03M3 šestihranná maticeB18746592
04kabel „E.B.“, 6 mT24562-11
05typový štítekT192773

Požadovaný materiál

  • Šroubovák Torx, velikost 20
  • Klíč kroužkový, velikost 5.5

postup

POZOR!

Práce se zařízením vyžaduje znalost bezpečnostních pokynů a stručný návod. To je důvod, proč:

Před zahájením jakékoli práce si pečlivě přečtěte bezpečnostní pokyny a stručný návod. Základním požadavkem na bezpečnou práci je dodržování všech bezpečnostních pokynů a pečlivé jednání kvalifikovaného odborného personálu, aby se předešlo nehodám způsobeným zraněním a poškozením majetku.

ochlazení a vypnutí

  • Na základní obrazovce klepněte na tlačítko funkce ().
    → Přístroj se ochladí, dokud teplota není nižší než ochlazovací teplota. Přístroj se poté vypne.

  • Vypnutí hlavního spínače (QS 1), vytáhněte zástrčku.

Otevřená přední strana

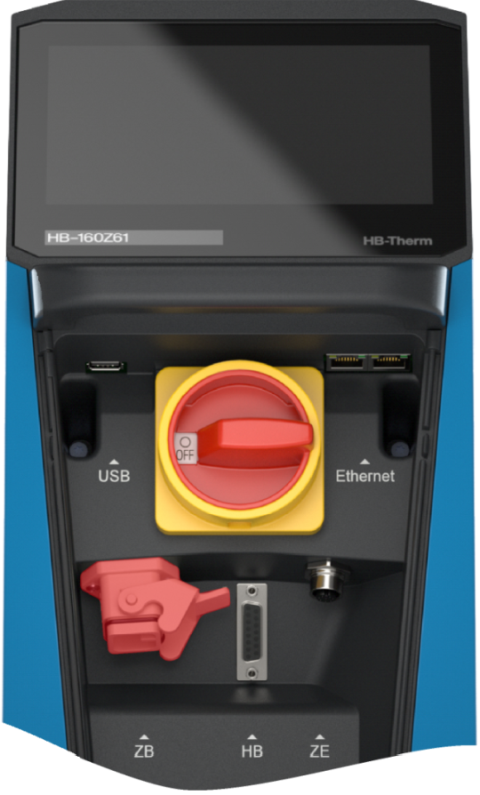

  • Otevřete přední dveře a sklopte přední část zcela dolů uvolněním dvou šroubů Torx.
  • Demontujte záslepku při příslušném připojení dodatečného vybavení „ZB“.
    • Slepé zátky již nejsou potřeba.

Dodatečná montáž

  • Stiskněte montážní popruhy (①) k sobě a sejměte kryt kabelu (②).

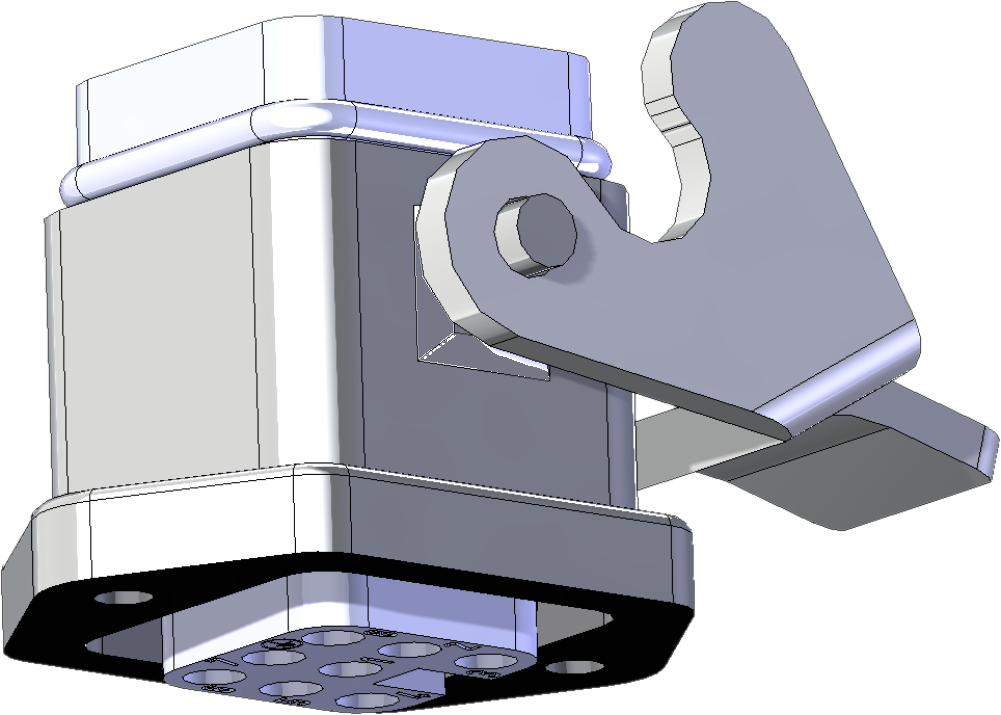

  • Kabel X25/X26 protáhněte otvorem, E.B., vpředu a pevně jej zašroubujte.
    • Nejprve zasuňte vnější šroub, poté vnitřní šroub a poté utáhněte montážními maticemi.
  • Nasměrujte kabel X25/X26 na desku přístroje GIF-61 a připojte se.
    • 5-pinový konektor → X25 slot
    • 3-pinový konektor → X26 slot
  • Vložte kryt kabelu (②) do příslušných výklenků.
    • Ujistěte se, že upevňovací svorky (①) jsou zajištěny na svém místě.

zavřít přední

  • Sklopte přední část a zajistěte 2x šrouby Torx.

Kontrolní funkce

  • Připojte napájecí zástrčku a spínač zapnout hlavní spínač (QS 1).
    • Spustí se inicializace přístroje a automaticky rozpozná dodatečné vybavení „E.B.“
  • Zkontrolujte, zda bylo během inicializace přístroje rozpoznáno dodatečné vybavení. Klepnutím na stavové pole () se otevře informační systém. Informační systém zobrazuje obecné informace o přístroji a dostupná pomocná zařízení.
    • Pokud tomu tak není, zkontrolujte znovu všechna připojení zástrčky a restartujte přístroj.

vypnutí

  • Vypnutí hlavního spínače (QS 1).
