formål

Udskiftning af det nuværende målekort ZSM-61 (8.x)

kvalifikation

Fagpersonale

Materiale

Pos.NavntilbehørsartikelTælle

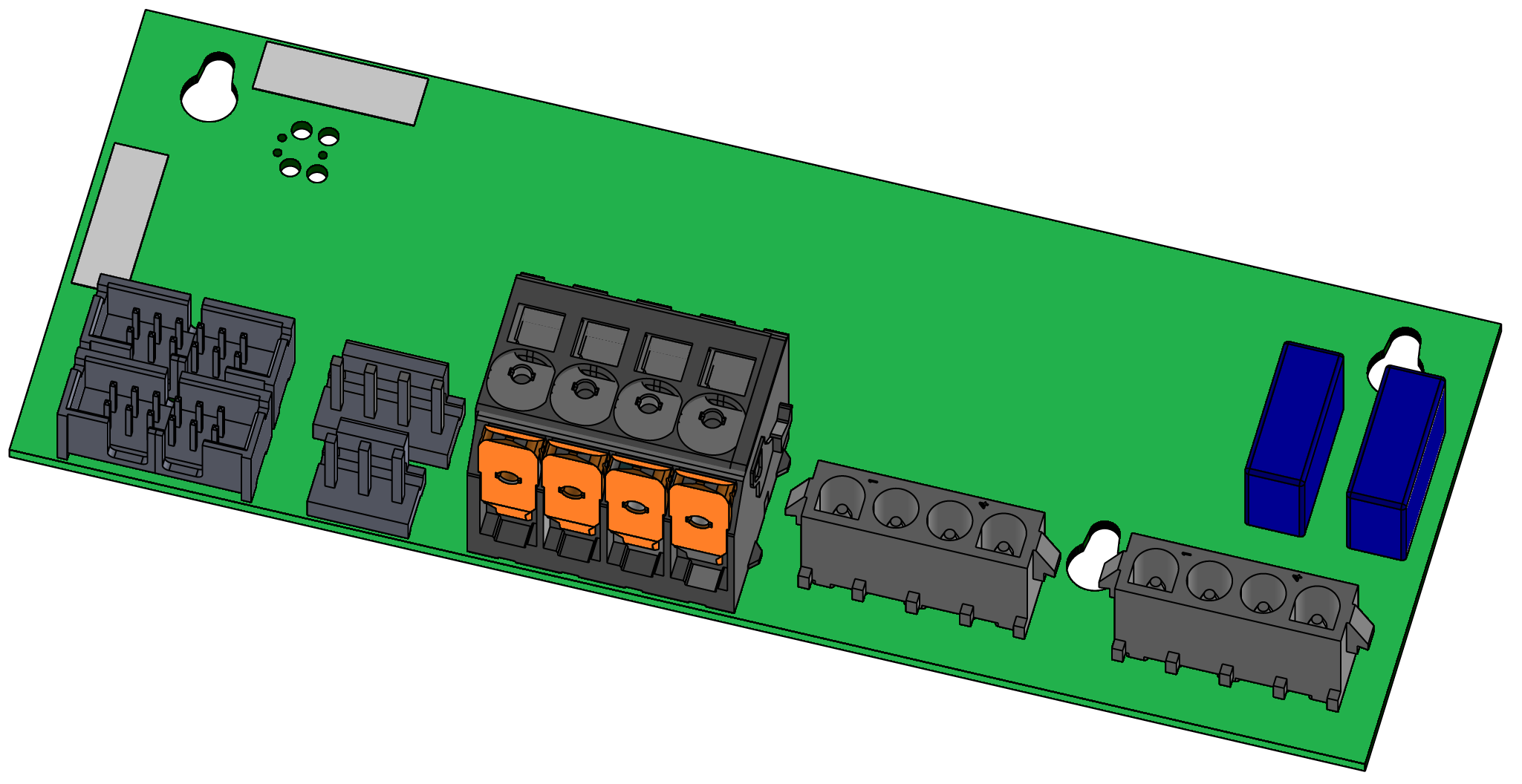

01ZSM-61 nuværende målekortT285011

Nødvendigt materiale

  • Torx skruetrækker size 20

Fortsætte

OPMÆRKSOMHED!

Arbejde med udstyret kræver kendskab til sikkerhedsinstruktionerne og kvikvejledningen. Det er derfor:

Læs sikkerhedsinstruktionerne og kvikvejledningen omhyggeligt, inden du starter noget arbejde. Det grundlæggende krav til sikkert arbejde er overholdelse af alle sikkerhedsinstruktioner og omhyggelig handling fra kvalificeret fagpersonale for at forhindre ulykker med personskade og materielle skader.

Afkøling og sluk for udstyret

  • Tryk på funktionsknappen () på den grundlæggende skærm.
    → Enheden køler ned, indtil temperaturen er lavere end køletemperaturen. Derefter slukkes udstyret.

Fjern dækslerne og åbn fronten

  • Fjern dæksler fra enheden (→Åbn udstyr).
  • Åbn hoveddøren, og fold fronten helt ned ved at løsne de to Torx-skruer.
  • Fjern beskyttelsesdækslet i det elektriske hus ved at fjerne Torx-skruerne.

Byt

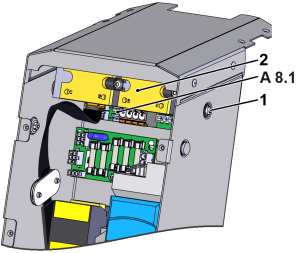

  • Fjern X313.x-stikket og X301.x-kabellysene på strømmålingskortet (A 8.1).
  • Fjern sidemonteringsskruerne (①) fra kølelegemet.
  • Brug solid state-relæet (②) til at trække kølelegemet nedad, så det kan løftes ud.
    • Bemærk føringsrillen på siden af kølelegemet.
  • Fjern eventuelle resterende stik på strømmålekortet.
  • Fjern monteringsskruen til strømmålingskortet, og fjern den fra beslaget.
  • Installer et nyt effektmålekort med en monteringsskrue.
  • Tilslut alle stik til strømmålekortet, med undtagelse af X313.x-kablet.
    • Sørg for, at alle stik er korrekt tilsluttet.
  • Installer kølelegemet med et solid state-relæ (②), og fastgør monteringsskruerne (①).
    • Bemærk orienteringen af føringsrillen på siden af kølelegemet.
  • Tilslut X313.x-stikket til strømmålekortet.

Luk foran

  • Monter beskyttelsesdækslet omkring det elektriske hus og fastgør det med Torx-skruer.
  • Fold fronten op og fastgør 2x Torx-skruer.

tænde for enheden og kontrollere funktionen

  • Tilslut strømstikket og kontakten tænde hovedkontakten (QS 1).
  • Tænde for enheden ved hjælp af I/O-knappen (), kontroller enhedens tæthed og funktion.

Sluk for apparatet

  • Sluk for apparatet ved hjælp af I/O-knappen ().
    → Enheden slukker og er om nødvendigt afkølet og trykløst.
  • Sluk for hovedkontakten (QS 1).
