T28645-X: Påfyldning pumpe
formål
Udskiftning af påfyldningspumpen SAP 20 bar, 120 VAC (M 2)
kvalifikation
Fagpersonale
Materiale
| Pos. | Navn | tilbehørsartikel | Tælle | |
| T28645-1 | T28645-2 | |||
| 01 | påfyldningspumpe 20 bar, 120 VAC | T28661 | 1 | 1 |
| 02 | Bærer til HB-100*ZL (samlet) | T28849 | 1 | - |
| 03 | Bærer til HB-140/160 (samlet) | T28648 | - | 1 |
| 04 | Holder taske (samlet) | T28652 | 2 | 2 |
| 05 | gevindindsats (samlet) | T21582 | 2 | 2 |
| 06 | M4x6 Torx skrue (samlet) | B1983547 | 2 | 2 |
| 07 | Vinklet slangedyse (samlet) | T28660 | 1 | 1 |
Nødvendigt materiale
- Torx skruetrækker size 20
- Slidset skruetrækker
Fortsætte
OPMÆRKSOMHED!
Arbejde med udstyret kræver kendskab til sikkerhedsinstruktionerne og kvikvejledningen. Det er derfor:
Læs sikkerhedsinstruktionerne og kvikvejledningen omhyggeligt, inden du starter noget arbejde. Det grundlæggende krav til sikkert arbejde er overholdelse af alle sikkerhedsinstruktioner og omhyggelig handling fra kvalificeret fagpersonale for at forhindre ulykker med personskade og materielle skader.
Afkøling og tøm udstyret
- Tryk på funktionsknappen (
) på den grundlæggende skærm.
- Tryk på funktionsknappen (
) på den grundlæggende skærm.
→ Enheden køler ned og tømmer formen, inden den slukkes.
Kontroller trykket, og sluk for udstyret
- Vælg [Vis] > [Faktiske værdier] > [Systemtryk].
→ Systemtrykket skal vise 0,0 (± 0,1) bar. - Trykket vist af manometeret skal være 0,0 (+0,3) bar.
- Sluk for hovedkontakten (QS 1), træk stikket ud.
- Fjern dæksler fra enheden (→Åbn udstyr).
Udskiftning af påfyldningspumpen
- Fjern monteringsskruen på påfyldningspumpen med beslag.
- Fjern tilslutningskablet fra påfyldningspumpen.
- Slip slangeklemmerne, og fjern silikoneslangeforbindelserne fra påfyldningspumpen.
BEMÆRK!
Sørg for, at stik og silikoneslangeforbindelser er rene og fri for forurenende stoffer. Udskift om nødvendigt beskadiget silikoneslange (fås som ekstraudstyr).
- Installer silikone slangeforbindelse på den nye påfyldningspumpe.
- Tilslut tilslutningskablet til påfyldningspumpen.
- Fastgør påfyldningspumpen med beslag til den passende position med skruen og skiven.

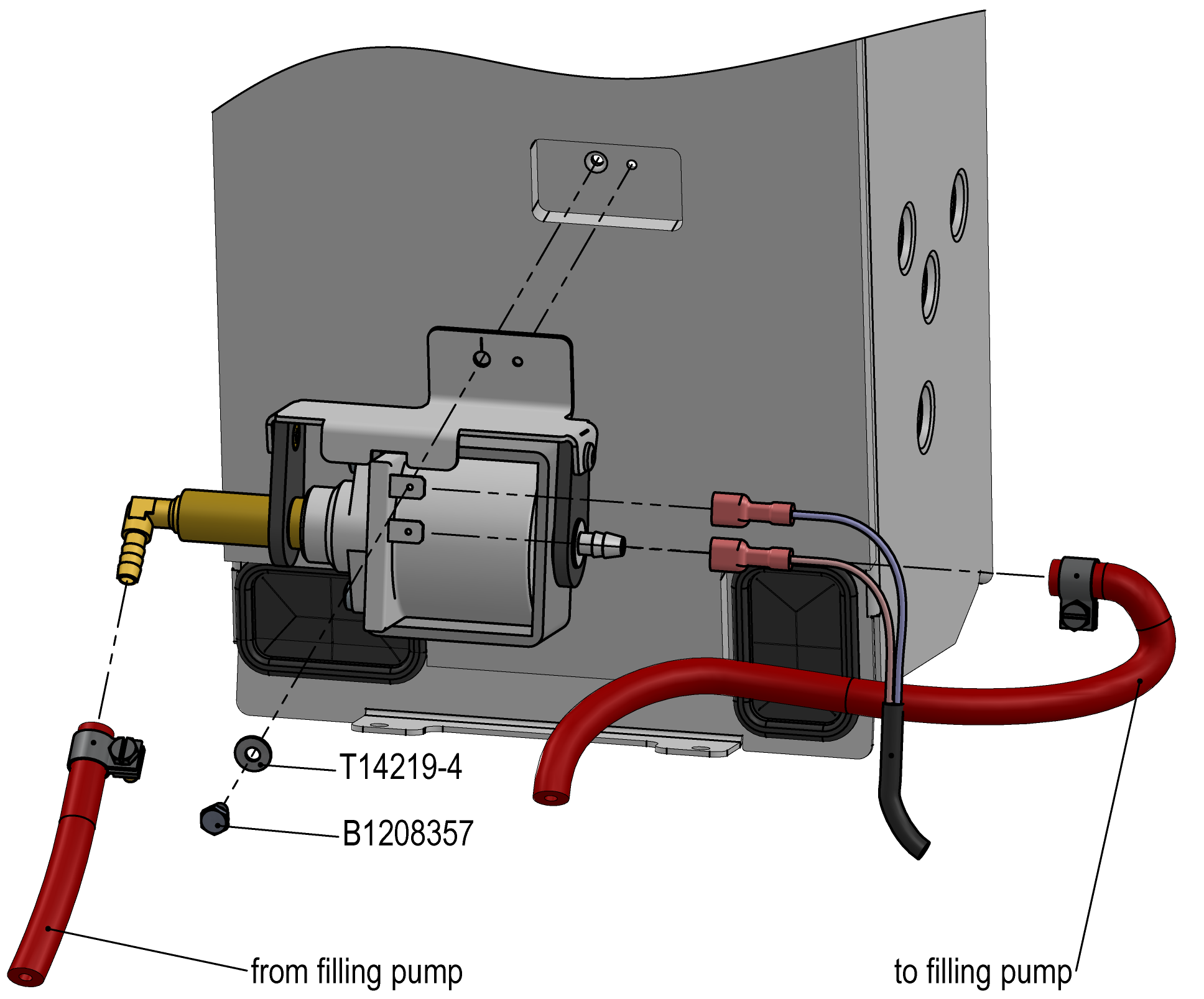

HB-100Z61*ZL (T28645-1)

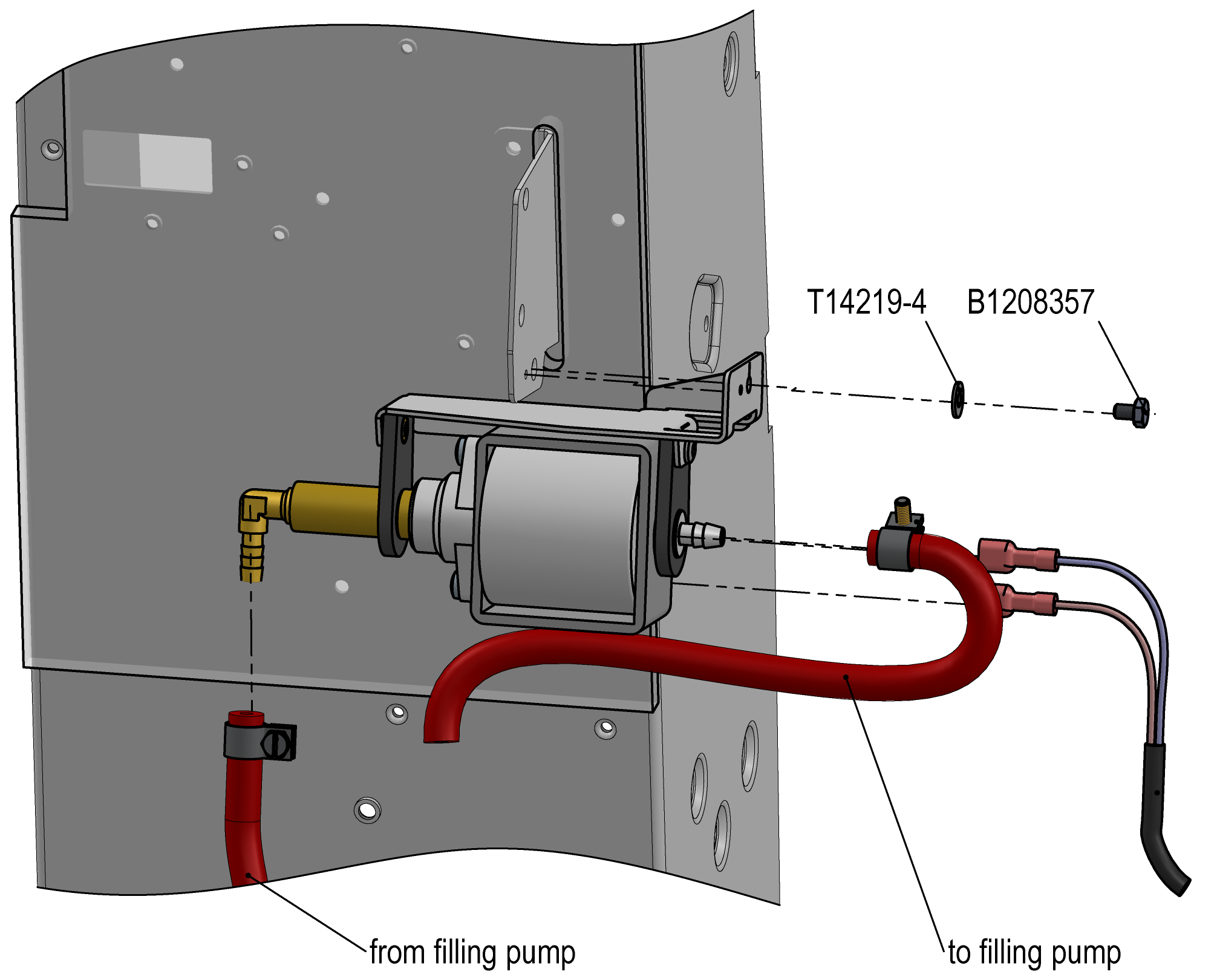

HB-140/160Z61 (T28645-2)
Kontroller tæthed og funktion
- Tilslut strømstikket og kontakten tænde hovedkontakten (QS 1).
-
Tænde for enheden ved hjælp af I/O-knappen (
), kontroller enhedens tæthed og funktion.
Sluk for apparatet, og installer dæksler
-
Sluk for apparatet ved hjælp af I/O-knappen ().
→ Enheden slukker og er om nødvendigt afkølet og trykløst. - Sluk for hovedkontakten (QS 1).
- Sæt dækslerne på igen fra enheden (→Åbn udstyr).
