formål

Udskiftning af frekvensomformer (U 1)

kvalifikation

Elektrikere

Materiale

Pos.NavntilbehørsartikelTælle
T28669T28670
01

frekvensomformer
i510 2,2 kW, 340–528 VAC

T286691-
02

frekvensomformer
i510 2,2 kW, 170–264 VAC

T28670-1

Nødvendigt materiale

  • Torx skruetrækker, size 10, 20

proces

OPMÆRKSOMHED!

Arbejde med udstyret kræver kendskab til sikkerhedsinstruktionerne og kvikvejledningen. Det er derfor:

Læs sikkerhedsinstruktionerne og kvikvejledningen omhyggeligt, inden du starter noget arbejde. Det grundlæggende krav til sikkert arbejde er overholdelse af alle sikkerhedsinstruktioner og omhyggelig handling fra kvalificeret fagpersonale for at forhindre ulykker med personskade og materielle skader.

Afkøling og sluk

  • Tryk på funktionsknappen () på den grundlæggende skærm.
    → Enheden køler ned, indtil temperaturen er lavere end køletemperaturen. Derefter slukkes udstyret.

  • Sluk for hovedkontakten (QS 1), træk stikket ud.Vent derefter 5 minutter!

Livsfare på grund af elektrisk spænding!

I tilfælde af kontakt med spændingsbærende dele er der en øjeblikkelig risiko for død. Det er derfor:

Tag stikket ud af strømforsyningen, før du åbner det. Fastgør afbrydelsen mod at tænde. På grund af opladede kondensatorer skal du vente 5 minutter efter Sluk for strømforsyningen for at arbejde på frekvensomformeren.

Åben front

  • Åbn hoveddøren, og fold fronten helt ned ved at løsne de to Torx-skruer.
  • Fjern beskyttelsesdækslet i det elektriske hus ved at fjerne Torx-skruerne.

Byt

  • Frakobl X100-, X105- og X216-stikkene fra frekvensomformeren.
    • Med X216-kablet skal du fjerne kabelbindingen fra afskærmningsforbindelsen.
  • Fjern jordforbindelsesledninger (Pumpe, elektrisk kabinet) fra frekvensomformeren.
  • Løsn frekvensomformerskruerne på bagvæggen.
  • Skub frekvensomformeren opad, stræk den fremad fra monteringsskruerne og fjern den.
  • Installer en ny frekvensomformer, og stram monteringsskruerne.

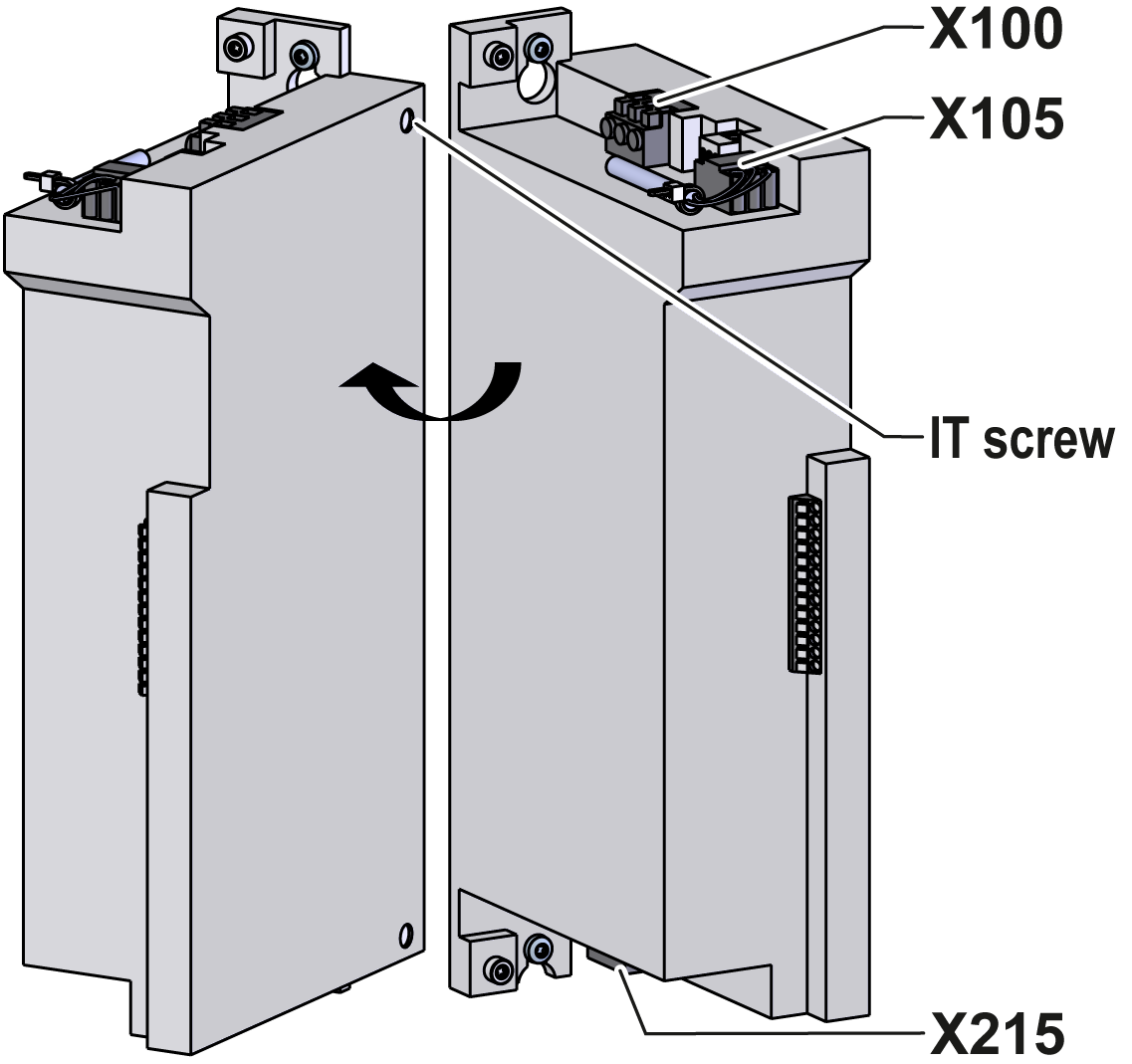

    • Særligt træk ved it-systemer (strømtilslutning uden beskyttelsesjord): Kondensatorskruen ved indgangen til frekvensomformeren (øverste IT-skrue) skal fjernes.
  • Tilslut jordledninger (Pumpe, elektrisk kabinet) til frekvensomformeren.
  • Sæt X100-, X105- og X216-stikkene i frekvensomformeren.
    • Sørg for, at alle tilslutninger er foretaget korrekt i henhold til det elektriske skema. Klik her...
  • Fastgør X216-kablet til afskærmningsporten med en kabelbinder.

Luk foran

  • Monter beskyttelsesdækslet omkring det elektriske hus og fastgør det med Torx-skruer.
  • Fold fronten op og fastgør 2x Torx-skruer.

Kontroller funktion

  • Tilslut strømstikket og kontakten tænde hovedkontakten (QS 1).
  • Tænde for enheden ved hjælp af I/O-knappen (), kontroller enhedens tæthed og funktion.

Sluk for apparatet

  • Sluk for apparatet ved hjælp af I/O-knappen ().
    → Enheden slukker og er om nødvendigt afkølet og trykløst.
  • Sluk for hovedkontakten (QS 1).
