formål

Udskiftning af køleventil 1 (M 3)

kvalifikation

Fagpersonale

Materiale

Pos.NavntilbehørsartikelTælle
01Køleventil 1T289341

Nødvendigt materiale

  • Torx skruetrækker size 20

Fortsætte

OPMÆRKSOMHED!

Arbejde med udstyret kræver kendskab til sikkerhedsinstruktionerne og kvikvejledningen. Det er derfor:

Læs sikkerhedsinstruktionerne og kvikvejledningen omhyggeligt, inden du starter noget arbejde. Det grundlæggende krav til sikkert arbejde er overholdelse af alle sikkerhedsinstruktioner og omhyggelig handling fra kvalificeret fagpersonale for at forhindre ulykker med personskade og materielle skader.

Afkøling og tøm udstyret

  • Tryk på funktionsknappen () på den grundlæggende skærm.
  • Tryk på funktionsknappen () på den grundlæggende skærm.
    → Enheden køler ned og tømmer formen, inden den slukkes.

Sluk for apparatet, og fjern dækslerne

  • Sluk for hovedkontakten (QS 1), træk stikket ud.
  • Fjern kølevandstilførslen (tilslutning C).
  • Fjern dæksler fra enheden (→Åbn udstyr).
  • Åbn betjeningsklappen på enhedens bagvæg (→ Åbn udstyr).

Udskiftning af køleventil

  • Fjern kablet fra køleventil.
  • Fjern monteringsskruerne fra køleventil til kølevandsmodulet to gange.

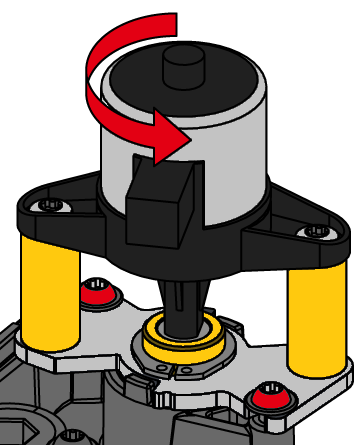

  • Drej og forlæng køleventil.

OPMÆRKSOMHED — Forkert installation!

Reservedele leveres med ventilstempler, der ikke er fuldt udstrakte. Ventil stempel kan afstive. Det er derfor:

  • Installer aldrig ventil med ventilstemplet helt udstrakt (fig.).

  • Indsæt den nye Køleventil forsigtigt.
  • Drej køleventil til slutpositionen og fastgør den med 2x Torx-skruer.
    • Overskrid ikke tilspændingsmomentet - modstykket er lavet af plast (PPS)
  • Tilslut kablet til køleventil.

Kontroller tæthed og funktion

  • Tilslut kølevandforsyningen (tilslutning C).
  • Tilslut strømstikket og kontakten tænde hovedkontakten (QS 1).

BEMÆRK!

Indstil brugerprofilen til „Underholdsbidrag“ for at få adgang til parametre. klik her... .

  • Vælg [Service] > [Parametre] > [Køling] > [Trinmotorer] > [Positionering KV1].
  • Skift position og kontroller, om kølevandet flyder eller ej:
    • 0% = ventil helt lukket
    • 100% = ventil helt åbnet
  • Tænde for enheden ved hjælp af I/O-knappen (), kontroller enhedens tæthed og funktion.

Sluk for apparatet, og installer dæksler

  • Sluk for apparatet ved hjælp af I/O-knappen ().
    → Enheden slukker og er om nødvendigt afkølet og trykløst.
  • Sluk for hovedkontakten (QS 1).
  • Sæt dækslerne på igen fra enheden (→Åbn udstyr).
