formål

Udskiftning af lydtransduceren (BB 1, BB 2)

kvalifikation

fagpersonale

Materiale

Pos.Navntilbehørsartikel

Tælle

T28986

01180° C lyd transducerT285551
02PTFE tætning 16x24x1T288831

Nødvendigt materiale

  • åben skruenøgle, size 10
  • Torx skruetrækker, size 30

Video guide

Følg QR-kodelinket for at se YouTube-videoen.

Fortsætte

OPMÆRKSOMHED!

Arbejde med udstyret kræver kendskab til sikkerhedsinstruktionerne og kvikvejledningen. Det er derfor:

Læs sikkerhedsinstruktionerne og kvikvejledningen omhyggeligt, inden du starter noget arbejde. Det grundlæggende krav til sikkert arbejde er overholdelse af alle sikkerhedsinstruktioner og omhyggelig handling fra kvalificeret fagpersonale for at forhindre ulykker med personskade og materielle skader.

Afkøling og dræn

  • Tryk på funktionsknappen () på den grundlæggende skærm.
  • Tryk på funktionsknappen () på den grundlæggende skærm.
    → Enheden køler ned og tømmer formen, inden den slukkes.

Kontroller og sluk for trykket

  • Vælg [Vis] > [Faktiske værdier] > [Systemtryk].
    → Systemtrykket skal vise 0,0 (± 0,1) bar.
  • Trykket vist af manometeret skal være 0,0 (+0,3) bar.

  • Sluk for hovedkontakten (QS 1), træk stikket ud.

Fjern dæksler

Byt

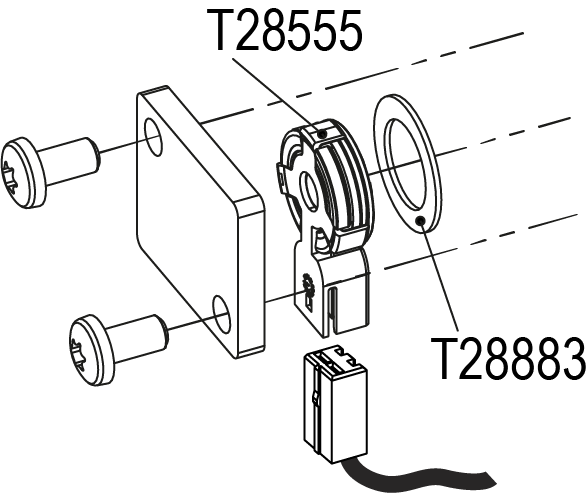

  • Fjern kablet på lydtransduceren () T28555.
  • Fjern 2 Torx-skruer, og fjern Decklen.
  • Udskift lydtransduceren (T28555) og forsegl (T28883).
  • Installer Deckel og skru 2x Torx-skruer på plads med 12 Nm.
  • Tilslut kablet til lydtransduceren () T28555.

Kontroller tæthed og funktion

  • Tilslut strømstikket og kontakten tænde hovedkontakten (QS 1).
  • Tænde for enheden ved hjælp af I/O-knappen (), kontroller enhedens tæthed og funktion.

Måling af kalibreringsflow

  • Betjen udstyret i normal drift ved 40° C i mindst 10 minutter.
  • Vælg [Service] > [Kalibrering] > [Flow] > [Gennemstrømning Offset (internt)].
    • Indstil parametre til 2 l/min.
  • Luk afspærringsventilen mellem Fremløb og retur og vent i 1 minut.
  • Læs den aktuelle gennemstrømningshastighed.
  • Indstil parametrene [Gennemstrømningsforskydning (intern)] i henhold til følgende beregning:
    • Ny forskydning = 2 L/min — 'strømstrøm' [gennemstrømning].
  • Åbn afspærringsventilen.

Kontroller kalibrering

Fare for forkert kalibrering

Forkert kalibrering kan medføre, at udstyret ikke fungerer korrekt. Det er derfor:

  • Bekræft kalibrering
  • Betjen udstyret ved 40° C i mindst 10 minutter i normal tilstand.
  • Luk afspærringsventilen mellem Fremløb og Returløb.
    • Gennemstrømningshastigheden falder til 0 l/min, og alarmmeddelelsen „Flow nul“ forsinkes.

Sluk og installer dæksler

  • Sluk for apparatet ved hjælp af I/O-knappen ().
    → Enheden slukker og er om nødvendigt afkølet og trykløst.
  • Sluk for hovedkontakten (QS 1).
  • Sæt dækslerne på igen fra enheden (→Åbn udstyr).
