Zweck

Austausch Kühlventil 1 (M 3)

Qualifikation

Fachpersonal

Material

Pos.BezeichnungArtikelAnzahl

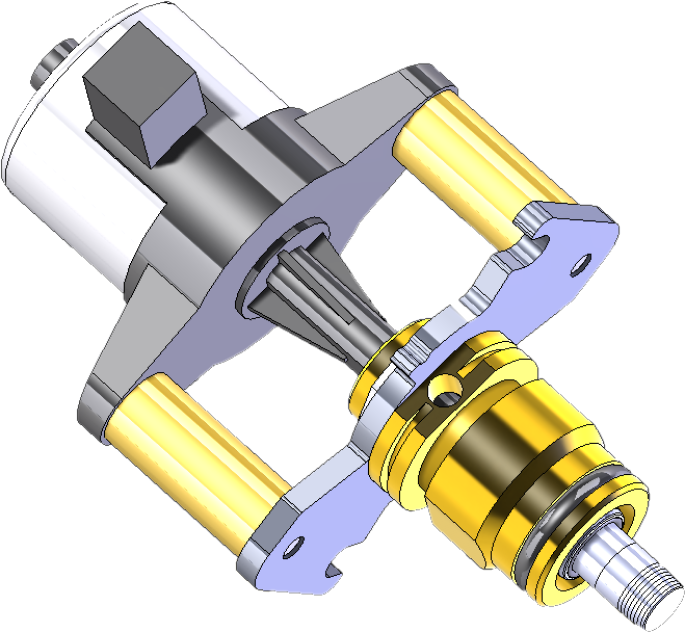

01Kühlventil 1T289341

Benötigtes Material

  • Torx-Schraubendreher, Grösse 20

Vorgehen

ACHTUNG!

Arbeiten am Gerät setzen Kenntnisse der Sicherheitshinweise und Kurzanleitung voraus. Deshalb:

Lesen Sie vor Beginn aller Arbeiten aufmerksam die Sicherheitshinweise und Kurzanleitung. Grundvoraussetzung für ein sicheres Arbeiten sind das Einhalten aller Sicherheitshinweise und ein umsichtiges Handeln durch qualifiziertes Fachpersonal, um Unfälle mit Personen- und Sachschäden zu vermeiden.

Gerät abkühlen und entleeren

  • Drücken Sie im Grundbildschirm auf die Funktions-Taste ().
  • Drücken Sie im Grundbildschirm auf die Funktions-Taste ().
    → Gerät kühlt ab und führt vor dem Ausschalten eine Formentleerung durch.

Gerät ausschalten und Abdeckungen entfernen

  • Hauptschalter (QS 1) ausschalten, Netzstecker ziehen.
  • Kühlwasserversorgung (Anschluss C) entfernen.
  • Abdeckungen vom Gerät entfernen. Klick hier...
  • Serviceklappe an der Rückwand des Geräts öffnen (→ Gerät öffnen).

Kühlventil ersetzen

  • Kabel an Kühlventil ausziehen.
  • 2x Befestigungsschrauben von Kühlventil am Kühlwasser-Modul lösen.

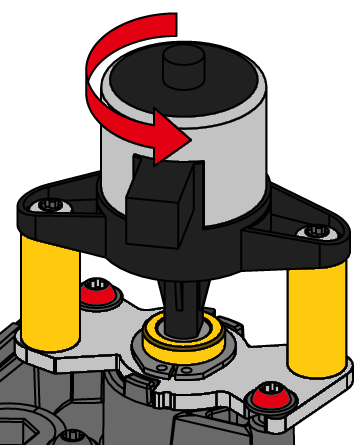

  • Kühlventil drehen und ausfahren.

ACHTUNG – Unsachgemässer Einbau!

Ersatzteile werden mit nicht vollständig ausgefahrenen Ventilkolben geliefert. Ventilkolben kann verspannen. Deshalb:

  • Ventil nie mit vollständig ausgefahrenen Ventilkolben einbauen (Abb.).

  • Neues Kühlventil sorgfältig einfahren.
  • Kühlventil in Endstellung drehen und mit 2x Torx-Schrauben befestigen.
    • Anzugsmoment nicht überschreiten – Gegenstück ist aus Kunststoff (PPS)
  • Kabel an Kühlventil anschliessen.

Dichtheit und Funktion prüfen

  • Kühlwasserversorgung anschliessen (Anschluss C).
  • Netzstecker anschliessen und Hauptschalter (QS 1) einschalten.

HINWEIS!

Benutzerprofil auf "Unterhalt" einstellen, um auf den Parameter zugreifen zu können. Klick hier ....

  • Wählen Sie [Service] > [Parameter] > [Kühlung] > [Schrittmotoren] > [Positionierung KV 1].
  • Positionierung ändern und prüfen, ob das Kühlwasser fliesst oder nicht:
    • 0 % = Ventil komplett geschlossen
    • 100 % = Ventil komplett geöffnet
  • Gerät über die I/O-Taste () einschalten, Dichtheit und Funktion des Geräts prüfen.

Gerät ausschalten und Abdeckungen anbringen

  • Gerät über die I/O-Taste () ausschalten.
    → Gerät schaltet sich aus, bei Bedarf wird es gekühlt und drucklos gemacht.
  • Hauptschalter (QS 1) ausschalten.
  • Abdeckungen vom Gerät wieder anbringen. Klick hier...
