Zweck

Nachrüsten des Anschlusses für Alarm und Externsteuerung ZB

Qualifikation

Fachpersonal

Material

Pos.BezeichnungArtikelAnzahl
01Kabel X25/X26, 0,26 mT28732-11
02Schraube M3x12-TorxB19834072
03Sechskantmutter M3B18746592
04Kabel 'ZB', 6 mT24562-11
05TypenschildT192773

Benötigtes Material

  • Torx Schraubendreher, Grösse 20
  • Ring-Gabelschlüssel, Grösse 5,5

Vorgehen

ACHTUNG!

Arbeiten am Gerät setzen Kenntnisse der Sicherheitshinweise und Kurzanleitung voraus. Deshalb:

Lesen Sie vor Beginn aller Arbeiten aufmerksam die Sicherheitshinweise und Kurzanleitung. Grundvoraussetzung für ein sicheres Arbeiten sind das Einhalten aller Sicherheitshinweise und ein umsichtiges Handeln durch qualifiziertes Fachpersonal, um Unfälle mit Personen- und Sachschäden zu vermeiden.

Abkühlen und ausschalten

  • Tippen Sie im Grundbildschirm auf die Funktions-Taste ().
    → Gerät kühlt ab, bis die Temperatur kleiner ist wie die Abkühltemperatur. Anschliessend schaltet das Gerät aus.

  • Hauptschalter (QS 1) ausschalten, Netzstecker ziehen.

Front öffnen

  • Fronttür öffnen und die Front durch lösen der zwei Torx-Schrauben vollständig herunterklappen.
  • Blindstopfen am vorgesehenen Anschluss der Zusatzausrüstung 'ZB' entfernen.
    • Blindstopfen wird nicht mehr benötigt.

Nachrüsten

  • Befestigungslaschen (①) zusammendrücken und die Kabelabdeckung (②) entfernen.

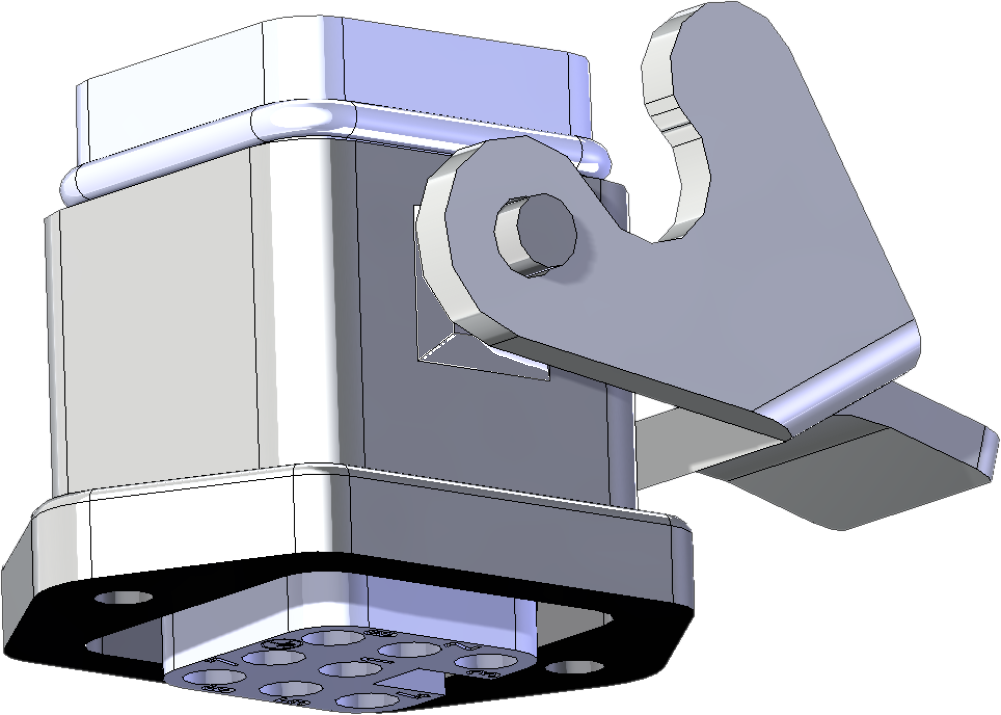

  • Kabel X25/X26 durch die Öffnung ZB der Front führen und festschrauben.
    • Zuerst die äussere Schraube, dann die innere Schraube einsetzen und anschliessend mit den Befestigungsmuttern anziehen.
  • Kabel X25/X26 zur Geräteplatine GIF-61 verlegen und anschliessen.
    • 5-poliger Stecker → Steckplatz X25
    • 3-poliger Stekcer → Steckplatz X26
  • Kabelabdeckung (②) in die dafür vorgesehenen Aussparungen einsetzen.
    • Sicherstellen, ob die Befestigungsklammern (①) eingerastet sind.

Front schliessen

  • Front hochklappen und 2x Torx-Schrauben befestigen.

Funktion prüfen

  • Netzstecker anschliessen und Hauptschalter (QS 1) einschalten.
    • Die Gerätinitialisierung startet und erkennt automatisch die Zusatzausrüstung 'ZB'
  • Prüfen, ob die Zusatzausrüstung bei der Geräteinitialisierung erkannt wurde. Durch Antippen auf das Statusfeld () öffnet sich das Info-System. Im Info-System werden allgemeine Geräteinformationen sowie verfügbare Zusatzausrüstungen angezeigt.
    • Sollte dies nicht der Fall sein, alle Steckverbindungen nochmals überprüfen und das Gerät neu starten.

Ausschalten

  • Hauptschalter (QS 1) ausschalten.
